52

 | Nederlands

2 609 005 110 | (30.5.11)

Bosch Power Tools

– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-
werken materialen in acht.

f

Voorkom ophoping van stof op de werkplek.

Stof kan

gemakkelijk ontbranden.

f

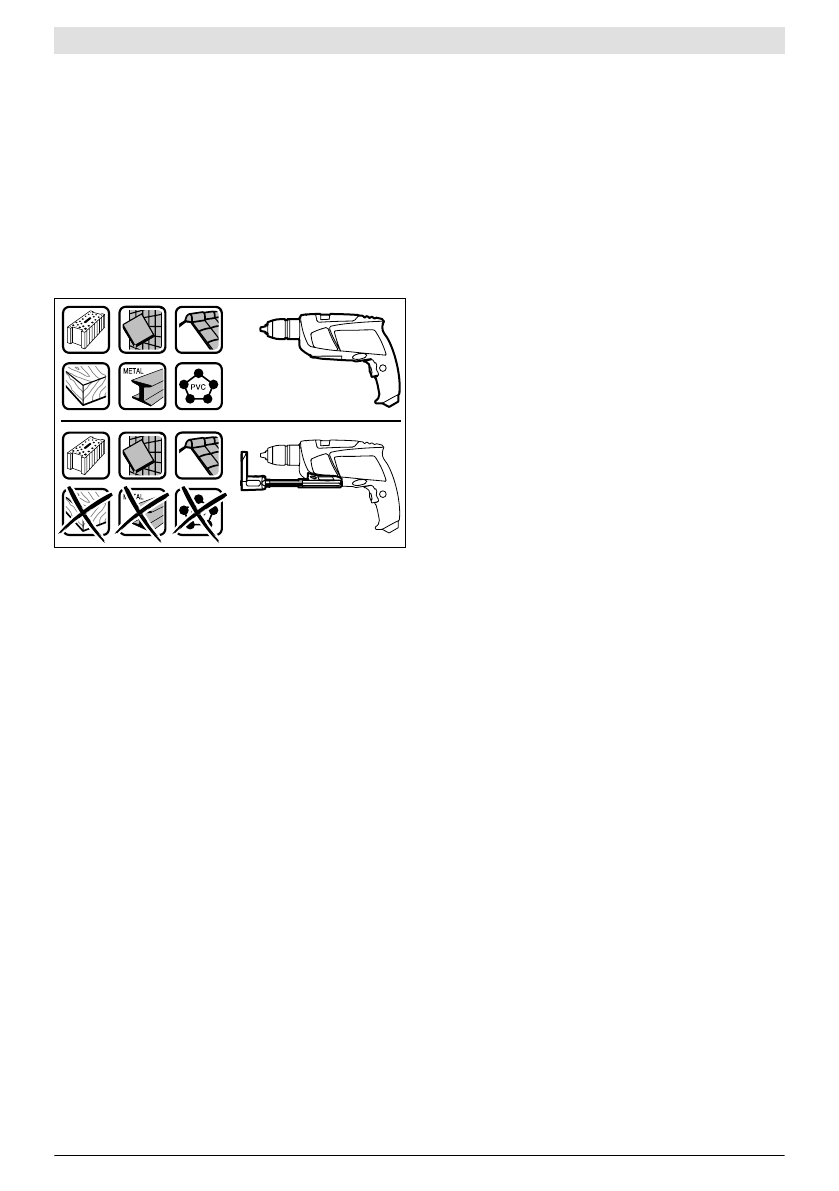

Gebruik de afzuigvoorziening alleen bij de bewerking
van beton, steen en baksteen.

Hout- en kunststofspanen

kunnen gemakkelijk tot verstoppingen leiden.

f

Let op, brandgevaar! Bewerk met een gemonteerde af-
zuigvoorziening geen metaal.

Hete metaalspanen kun-

nen delen van de afzuigvoorziening ontsteken.

Neem de volgende aanwijzingen in acht voor een optimaal af-
zuigresultaat:
– Let erop dat de afzuigvoorziening goed aansluit op het

werkstuk of de muur. Daarmee wordt tegelijkertijd haaks
boren vergemakkelijkt.

– Werk bij het gebruik van de afzuigvoorziening altijd met

maximaal toerental.

– Na het bereiken van de gewenste boordiepte trekt u eerst

de boor u het boorgat en schakelt u vervolgens de klop-
boormachine uit.

– Gebruik de afzuigvoorziening alleen met gemonteerd filte-

relement

17

, aangezien anders stof en spanen in het elek-

trische gereedschap terecht kunnen komen en dit kunnen
beschadigen.

– Controleer regelmatig de toestand van het filterelement

17

. Als het filterelement beschadigd is, dient u het onmid-

dellijk te vervangen.

– In het bijzonder bij werkzaamheden met grote boordiame-

ters kan de stofbeschermring

19

 slijten. Vervang deze bij

beschadiging.

Afzuigvoorziening aanbrengen (zie afbeelding A)

Geleid de afzuigvoorziening

11

 van voren tegen de onderzijde

van de klopboormachine. Let erop dat de afzuigvoorziening

11

 goed op het machinehuis aansluit en vergrendeld wordt.

Afzuigvoorziening reinigen (zie afbeeldingen B – D)

Het stofreservoir

12

 is voldoende voor ca. 10 boorgaten met

een boordiameter van 10 mm.
Als de afzuiging minder wordt of de vulpeilindicatie

13

 vol is,

moet het stofreservoir

12

 leeg worden gemaakt. Druk daar-

voor op het geribbelde vlak van de ontgrendelingsknop

16

 en

verwijder het stofreservoir

12

.

Maak het stofreservoir

12

 leeg en reinig het. Reinig het filtere-

lement

17

 door het uit te kloppen.

Controleer het filterelement

17

 op beschadigingen en ver-

vang het indien nodig.
Druk op de houder van het filterelement

17

 en trek het filtere-

lement naar buiten. Wissel het filterelement

17

 inclusief de

houder. Let er bij het plaatsen van de houder op dat de rub-
berdichting

18

 is aangebracht.

Breng het stofreservoir

12

 weer aan en druk om te vergrende-

len op het gladde oppervlak van de ontgrendelingsknop

16

.

Afzuigvoorziening verwijderen (zie afbeelding E)

Als u de afzuigvoorziening

11

 wilt demonteren, drukt u de ont-

grendelingsknop

20

 in en trekt u de afzuigvoorziening

11

 naar

voren toe los.

Afzuigvoorziening opbergen (zie afbeelding F)

Voor het opbergen van de afzuigvoorziening

11

 in de koffer

verwijdert u de afzuigvoorziening

11

, schuift u deze in elkaar

en steekt u de klem

21

 vast.

Breng de sluiting

22

 aan of maak het stofreservoir

12

 leeg

voordat u de afzuigvoorziening neerlegt.

Extra handgreep

f

Gebruik het elektrische gereedschap alleen met de
extra handgreep 9.

U kunt de extra handgreep

9

 naar wens draaien voor een vei-

lige houding tijdens de werkzaamheden zonder vermoeid-
heid.
Draai de vleugelschroef voor de verstelling van de extra hand-
greep

10

 tegen de wijzers van de klok en draai de extra hand-

greep

9

 in de gewenste stand. Draai vervolgens de vleugel-

schroef

10

 met de wijzers van de klok weer vast.

Boordiepte instellen (zie afbeelding G)

Met de diepteaanslag

1

 kan de gewenste boordiepte

X

 wor-

den vastgelegd.
Druk op de knop voor de instelling van de diepteaanslag

3

 en

zet de diepteaanslag in de extra handgreep

9

.

De ribbels op de diepteaanslag

1

 moeten naar onderen wijzen.

Trek de diepteaanslag zo ver naar buiten dat de afstand tus-
sen de punt van de boor en de punt van de diepteaanslag
overeenkomt met de gewenste boordiepte

X

.

Inzetgereedschap wisselen

Snelspanboorhouder (PSB 750 RCE / PSB 750 RCA)
(zie afbeelding H)

Als de aan/uit-schakelaar

8

 niet is ingedrukt, wordt de uit-

gaande as geblokkeerd. Hierdoor kan het inzetgereedschap
in de boorhouder snel, gemakkelijk en eenvoudig worden ver-
vangen.
Open de snelspanboorhouder

2

 door deze in draairichting

n

te draaien tot het gereedschap kan worden ingezet. Zet het
gereedschap in.
Draai de huls van de snelspanboorhouder

2

 in draairichting

o

met uw hand stevig vast tot er geen klikgeluid meer hoorbaar
is. De boorhouder wordt daardoor automatisch vergrendeld.
