Deutsch |
11
Bosch Power Tools
2 609 005 110 | (30.5.11)
f

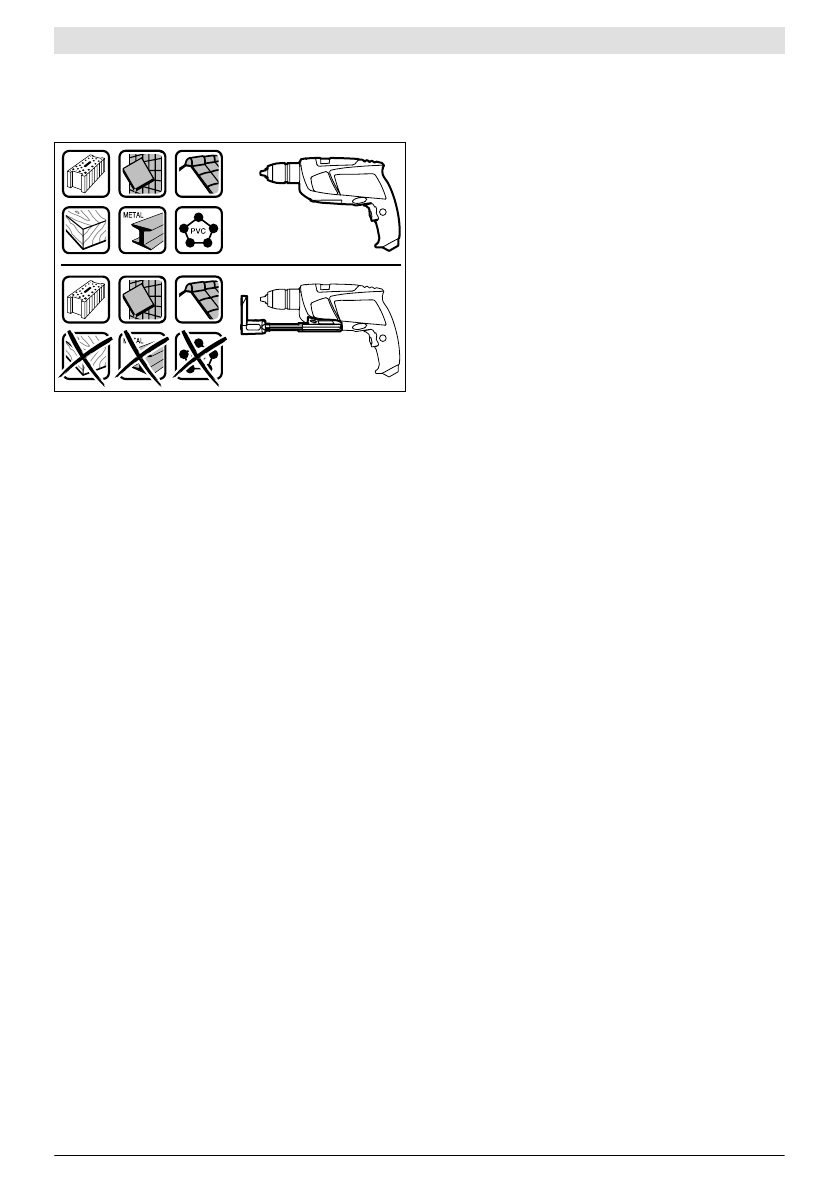

Achtung Brandgefahr! Bearbeiten Sie mit montierter
Absaugvorrichtung keine metallischen Werkstoffe.
Heiße Metallspäne können Teile der Absaugvorrichtung
entzünden.
Um ein optimales Absaugergebnis zu erhalten, beachten Sie
bitte folgende Hinweise:
– Achten Sie darauf, dass die Absaugvorrichtung bündig am
Werkstück bzw. an der Wand anliegt. Damit wird gleichzei-
tig ein rechtwinkliges Bohren erleichtert.
– Arbeiten Sie beim Einsatz der Absaugvorrichtung immer
mit maximaler Drehzahl.
– Nach Erreichen der gewünschten Bohrtiefe ziehen Sie zu-
erst den Bohrer aus dem Bohrloch und schalten dann die
Schlagbohrmaschine aus.
– Verwenden Sie die Absaugvorrichtung nur mit montiertem
Filterelement
17
, da sonst Staub/Späne ins Innere des
Elektrowerkzeugs gelangen und dieses beschädigen kön-
nen.
– Prüfen Sie regelmäßig den Zustand des Filterelements
17
.
Bei Beschädigung des Filterelementes dieses sofort aus-
wechseln.
– Insbesondere beim Arbeiten mit großen Bohrerdurchmes-
sern kann sich der Staubschutzring
19
abnutzen. Tau-
schen Sie diesen bei Beschädigung aus.
Absaugvorrichtung aufsetzen (siehe Bild A)
Führen Sie die Absaugvorrichtung
11
von vorn an die Unter-
seite der Schlagbohrmaschine heran. Achten Sie darauf, dass
die Absaugvorrichtung
11
bündig am Gehäuse anliegt und ar-
retiert wird.
Absaugvorrichtung reinigen (siehe Bilder B – D)
Der Staubbehälter
12
reicht für etwa 10 Bohrungen mit ei-
nem Bohrerdurchmesser von 10 mm.
Bei schwächer werdender Absaugung oder wenn die Füll-
standsanzeige
13
voll ist, muss der Staubbehälter
12
entleert
werden. Drücken Sie dazu auf die geriffelte Fläche der Entrie-
gelungstaste
16
und nehmen Sie den Staubbehälter
12
ab.
Leeren und reinigen Sie den Staubbehälter
12
. Reinigen Sie
das Filterelement
17
durch Ausklopfen.
Überprüfen Sie das Filterelement
17
auf Beschädigungen
und wechseln Sie es ggf. aus.
Drücken Sie auf die Halterung des Filterelements
17
und zie-
hen Sie es hinaus. Wechseln Sie das Filterelement
17
inklusi-
ve der Halterung. Achten Sie beim Aufsetzen der Halterung
darauf, dass die Gummidichtung
18
eingesetzt ist.
Setzen Sie den Staubbehälter
12
wieder auf und drücken Sie
zum Arretieren auf die glatte Fläche der Entriegelungstaste
16
.
Absaugvorrichtung abnehmen (siehe Bild E)
Zur Demontage der Absaugvorrichtung
11
drücken Sie auf
die Entriegelungstaste
20
und ziehen die Absaugvorrichtung
11
nach vorn ab.
Absaugvorrichtung verstauen (siehe Bild F)
Zum Verstauen der Absaugvorrichtung
11
im Koffer, nehmen
Sie die Absaugvorrichtung
11
ab, schieben diese zusammen
und stecken Sie die Klammer
21
auf.
Setzen Sie den Verschluss
22
auf oder leeren Sie den Staub-
behälter
12
, bevor Sie die Absaugvorrichtung ablegen.
Zusatzgriff
f
Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 9.
Sie können den Zusatzgriff
9
beliebig schwenken, um eine si-
chere und ermüdungsarme Arbeitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die Zusatzgriffverstellung
10
entgegen dem Uhrzeigersinn und schwenken Sie den Zu-
satzgriff
9
in die gewünschte Position. Danach drehen Sie die
Flügelschraube
10
im Uhrzeigersinn wieder fest.
Bohrtiefe einstellen (siehe Bild G)
Mit dem Tiefenanschlag
1
kann die gewünschte Bohrtiefe
X
festgelegt werden.
Drücken Sie die Taste für die Tiefenanschlageinstellung
3
und
setzen Sie den Tiefenanschlag in den Zusatzgriff
9
ein.
Die Riffelung am Tiefenanschlag
1
muss nach unten zeigen.
Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab-
stand zwischen der Spitze des Bohrers und der Spitze des
Tiefenanschlags der gewünschten Bohrtiefe
X
entspricht.
Werkzeugwechsel
Schnellspannbohrfutter (PSB 750 RCE / PSB 750 RCA)
(siehe Bild H)
Bei nicht gedrücktem Ein-/Ausschalter
8
wird die Bohrspindel
arretiert. Dies ermöglicht ein schnelles, bequemes und einfa-
ches Wechseln des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter
2
durch Drehen in
Drehrichtung
n
, bis das Werkzeug eingesetzt werden kann.
Setzen Sie das Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters
2
in Dreh-
richtung
o
von Hand kräftig zu, bis kein Überrasten mehr hör-
bar ist. Das Bohrfutter wird dadurch automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn Sie zum Entfernen
des Werkzeuges die Hülse in Gegenrichtung drehen.
Schnellspannbohrfutter (PSB 650 RE / PSB 6500 RE /
PSB 650 RA) (siehe Bild I)
f
Drücken Sie die Spindel-Arretiertaste 25 nur bei Still-
stand des Elektrowerkzeugs.
