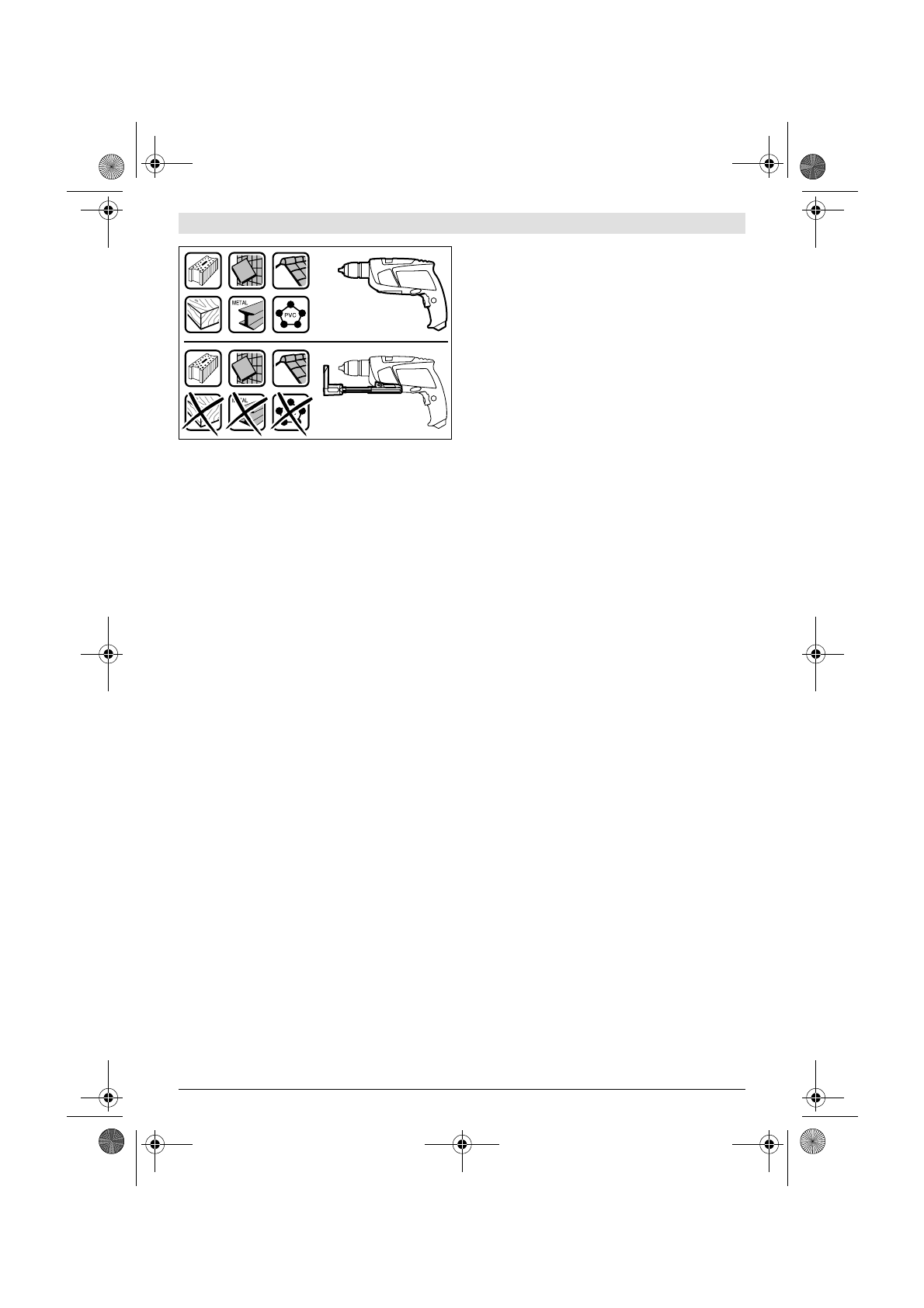

Tõhusa äratõmbe tagamiseks pidage kinni järgmistest
juhistest:

–

Veenduge, et tolmueemaldusseadis on tihedalt vastu
töödeldavat detaili ja/või seina. See kergendab ühtlasi
täisnurga all puurimist.

–

Tolmueemaldusseadist kasutades töötage alati
maksimaalpööretel.

–

Pärast soovitud puurimissügavuse saavutamist tõmmake
kõigepealt puur puuritavast avast välja ja seejärel lülitage
välja löökpuurtrell.

–

Kasutage tolmueemaldusseadist üksnes siis, kui
filtrielement

17

 on külge monteeritud, kuna vastasel korral

võib tolm tungida elektrilise tööriista sisemusse ja seda
kahjustada.

–

Kontrollige regulaarselt filtri seisundit

17

. Kui filter on

kahjustatud, vahetage see kohe välja.

–

Just suure läbimõõduga puuridega töötades võib
tolmukaitserõngas

19

 ära kuluda. Kahjustuste korral

vahetage see välja.

Tolmueemaldusseadise paigaldus (vt joonist A)

Asetage tolmueemaldusseadis

11

 eest vastu löökpuurtrelli

alumist külge. Veenduge, et tolmueemaldusseadis

11

 oleks

tihedalt korpuse vastas ja lukustuks.

Tolmueemaldusseadise puhastamine (vt jooniseid B – D)

Tolmumahuti

12

 maht on piisav umbes 10 augu, mille

läbimõõt on 10 mm, puurimiseks.
Kui imemisvõimsus väheneb või kui tolmumahuti täituvuse
astme näit

13

 on umbes poole võrra täitunud, tuleb

tolmumahuti

12

 tühjendada. Selleks vajutage vabastusklahvi

16

 rihveldatud pinnale ja võtke tolmumahuti

12

 maha.

Tühjendage ja puhastage tolmumahuti

12

. Kloppige filter

17

puhtaks.
Kontrollige, et filter

17

 ei ole kahjustatud, vajadusel vahetage

see välja.
Vajutage filtrielemendi

17

 kinnitusele ja tõmmake

filtrielement välja. Vahetage filtrielement

17

 koos kinnitusega

välja. Kinnituse kohaleasetamisel veenduge, et kummitihend

18

 on paigaldatud.

Asetage tolmumahuti

12

 uuesti kohale ja lukustamiseks

vajutage vabastusklahvi

16

 siledale pinnale.

Tolmueemaldusseadise eemaldamine (vt joonist E)

Tolmueemaldusseadise

11

 mahavõtmiseks vajutage

vabastusklahvile

20

 ja tõmmake tolmueemaldusseadis

11

suunaga ette maha.

Tolmueemaldusseadise hoiulepanek (vt joonist F)

Tolmueemaldusseadise

11

 paigutamiseks kohvrisse võtke

tolmueemaldusseadis

11

 maha, lükake see kokku ja sulgege

klambriga

21

.

Enne tolmueemaldusseadise käestpanekut pange peale
sulgur

22

 või tühjendage tolmumahuti

12

.

Lisakäepide

f

Kasutage seadet alati koos lisakäepidemega 9.

Lisakäepidet

9

 võite vastavalt oma soovile pöörata asendisse,

mis võimaldab turvalise ja mugava töö.
Keerake tiibkruvi lisakäepideme reguleerimiseks

10

vastupäeva ja keerake lisakäepide

9

 soovitud asendisse.

Seejärel keerake tiibkruvi

10

 päripäeva uuesti kinni.

Puurimissügavuse reguleerimine (vt joonist G)

Sügavuspiirikuga

1

 saab kindlaks määrata soovitud

puurimissügavuse

X

.

Vajutage sügavuspiiriku reguleerimise nupule

3

 ja paigaldage

sügavuspiirik lisakäepidemesse

9

.

Sügavuspiiriku

1

 rihveldatud pool peab olema suunatud alla.

Tõmmake sügavuspiirik nii kaugele välja, et puuri otsa ja
sügavuspiiriku otsa vaheline vahemaa vastaks soovitud
puurimissügavusele

X

.

Tarviku vahetus

Kiirkinnituspadrun (PSB 750 RCE / PSB 750 RCA)

(vt joonist H)

Kui lüliti (sisse/välja)

8

 ei ole alla vajutatud, siis seadme

spindel lukustub. See võimaldab tarvikut padrunis kiiresti,
mugavalt ja lihtsalt vahetada.
Avage kiirkinnituspadrun

2

, keerates seda pöörlemissuunas

n

seni, kuni tarvikut on võimalik sisse asetada. Paigaldage tarvik.
Keerake kiirkinnituspadruni

2

 hülss käega pöörlemissuunas

o

 tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda.

Padrun lukustub sellega automaatselt.
Lukustus vabaneb, kui keerate tarviku eemaldamiseks hülssi
vastassuunas.

Kiirkinnituspadrun (PSB 650 RE / PSB 6500 RE /

PSB 650 RA) (vt joonist I)

f

Käsitsege spindlilukustusnuppu 25 üksnes siis, kui

seadme spindel ei pöörle.

Spindlilukustusnupule

25

 vajutamine lukustab spindli. See

võimaldab tarvikut padrunis kiiresti, mugavalt ja lihtsalt
vahetada.
Avage kiirkinnituspadrun

2

, keerates seda pöörlemissuunas

n

seni, kuni tarvikut on võimalik sisse asetada. Paigaldage tarvik.
Keerake kiirkinnituspadruni

2

 hülss käega pöörlemissuunas

o

 tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda.

Padrun lukustub sellega automaatselt.
Lukustus vabaneb, kui keerate tarviku eemaldamiseks hülssi
vastassuunas.
