 Magyar |

31

Bosch Power Tools

2 609 005 656 | (5.7.11)

–

Ehhez a munkához célszerű egy P2 szűrőosztályú

porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be

az adott országban érvényes előírásokat.

f

Gondoskodjon arról, hogy a munkahelyén ne

gyűlhessen össze por.

A porok könnyen

meggyulladhatnak.

f

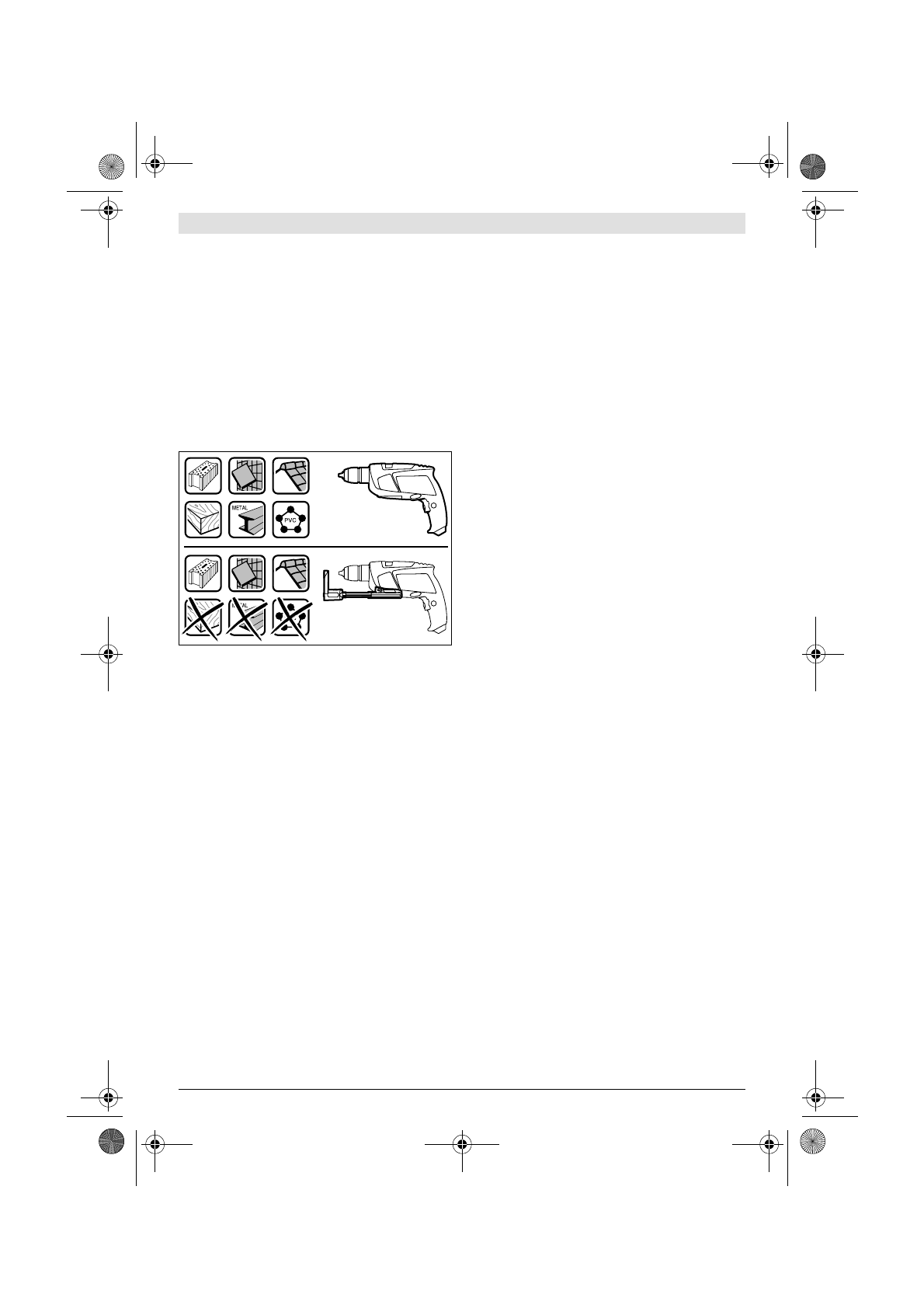

Az elszívó berendezést csak beton, tégla és kő

megmunkálása esetén használja.

A fa- és

műanyagforgács könnyen dugulást okozhat.

f

Vigyázat, tűzveszély! Ha az elszívó berendezés hozzá

van csatlakoztatva a berendezéshez, ne munkáljon

meg fémeket.

A forró fémforgácsok megggyújthatják az

elszívó berendezés alkatrészeit.

Az optimális elszívás biztosítására tartsa be az alábbi

útmutatóban található utasításokat:

–

Ügyeljen arra, hogy az elszívó berendezés a peremével

felfeküdjön a megmunkálásra kerülő munkadarabra, illetve

falra. Ezzel egyidejűleg megkönnyíti a derékszögben való

fúrást is.

–

Az elszívó berendezés használatakor mindig a

legmagasabb fordulatszámmal dolgozzon.

–

A kívánt furatmélység elérésekor először húzza ki a

furatból a fúrót és csak ezután kapcsolja ki az ütvefúró

gépet.

–

Az elszívó berendezést csak felszerelt

17

 szűrőbetéttel

használja, mivel a por/forgács ellenkező esetben az

elektromos kéziszerszám belsejébe juthat és azt

megrongálhatja.

–

Rendszeresen ellenőrizze a

17

 szűrőbetét állapotát. Ha a

szűrőbetét megrongálódott, azonnal cserélje ki.

–

A

19

 porvédőgyűrű különösen nagyobb fúróátmérők

használata esetén könnyen elhasználódik. Ha ez

megrongálódott, cserélje ki.

Az elszívó berendezés felhelyezése (lásd az „A” ábrát)

Vezesse a

11

 elszívó szerkezetet az első oldal felől az ütvefúró

gép alsó oldalához. Ügyeljen arra, hogy a

11

 elszívó szerkezet

síkban felfeküdjön a házra és reteszelésre kerüljön.

Az elszívó berendezés tisztítása (lásd a „B” – „D” ábrát)

A

12

 portartály 10 mm-es fúróátmérővel végzett fúrások

esetén kb. 10 fúráshoz elegendő.
Ha az elszívás gyengébbé válik, vagy a

13

 szintkijelző a

megtelt állapotot jelzi, a

12

 porgyűjtő tartályt ki kell üríteni.

Ehhez nyomja meg a

16

 reteszelésfeloldó gomb recés

felületét és vegye le a

12

 porgyűjtő tartályt.

Ürítse ki és tisztítsa meg a

12

 portartályt. Ütögetéssel tisztítsa

meg a

17

 szűrőbetétet.

Ellenőrizze, nincs-e megrongálódva a

17

 szűrőbetét, és

szükség esetén cserélje ki.
Nyomja meg a

17

 szűrőbetét tartóját, és húzza azt ki. Cserélje

ki a

17

 szűrőbetétet a tartóval együtt. A tartó felhelyezésekor

ügyeljen arra, hogy behelyezze a

18

 gumitömítést.

Tegye ismét fel a

12

 porgyűjtő tartályt és a reteszeléshez

nyomja meg a

16

 reteszelésfeloldó gomb síma felületét.

Az elszívó berendezés levétele (lásd az

„

E

”

ábrát)

A

11

 elszívó berendezés leszereléséhez nyomja meg a

20

reteszelésfeloldó gombot és előre mutató irányban húzza le a

11

 elszívó berendezést.

Az elszívó berendezés elrakása (lásd az

„

F

”

ábrát)

A

11

 elszívó berendezésnek a kofferben való tárolásához

vegye le és tolja össze a

11

 elszívó berendezést és dugja fel rá

a

21

 kapcsot.

Helyezze fel a

22

 lezárószerkezetet, vagy ürítse ki a

12

porgyűjtő tartályt, mielőtt az elszívó szerkezetet lerakná.

Pótfogantyú

f

Az elektromos kéziszerszámot csak az arra felszerelt 9

pótfogantyúval együtt szabad használni.

A

9

pótfogantyút tetszőleges helyzetbe el lehet forgatni, hogy

így a munkát a lehető leginkább fáradságmentes módon

lehessen végezni.
Forgassa el a pótfogantyú beállítására szolgáló

10

szárnyascsavart az óramutató járásával ellenkező irányba

és forgassa el a

9

pótfogantyút a kívánt helyzetbe. Ezután az

óramutató járásával megegyező irányba forgatva húzza meg

ismét szorosra a

10

szárnyascsavart.

A furatmélység beállítása (lásd a

„

G

”

ábrát)

Az

1

 mélységi ütköző a kívánt

X

 furatmélység beállítására

szolgál.
Nyomja be a

3

 mélységi ütköző beállító gombot és helyezze be

a mélységi ütközőt a

9

 pótfogantyúba.

Az

1

 mélységi ütköző recézett részének lefelé kell mutatnia.

Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a

mélységi ütköző csúcsa közötti távolság megfeleljen a kívánt

X

 furatmélységnek.

Szerszámcsere

Gyorsbefogó fúrótokmány (PSB 750 RCE / PSB 750 RCA)

(lásd a

„

H

”

ábrát)

Ha a

8

 be-/kikapcsoló nincs benyomva, a fúróorsó

automatikusan reteszelve van. Így a fúrótokmányba helyezett

betétszerszámot gyorsan, kényelmesen és egyszerűen ki

lehet cserélni.
Az

n

 irányba való forgatással nyissa szét a

2

 gyorsváltó

fúrótokmányt, amíg a szerszámot be nem lehet helyezni.

Tegye be a szerszámot a tokmányba.
