Polski |
11
Bosch Power Tools
2 609 005 656 | (5.7.11)

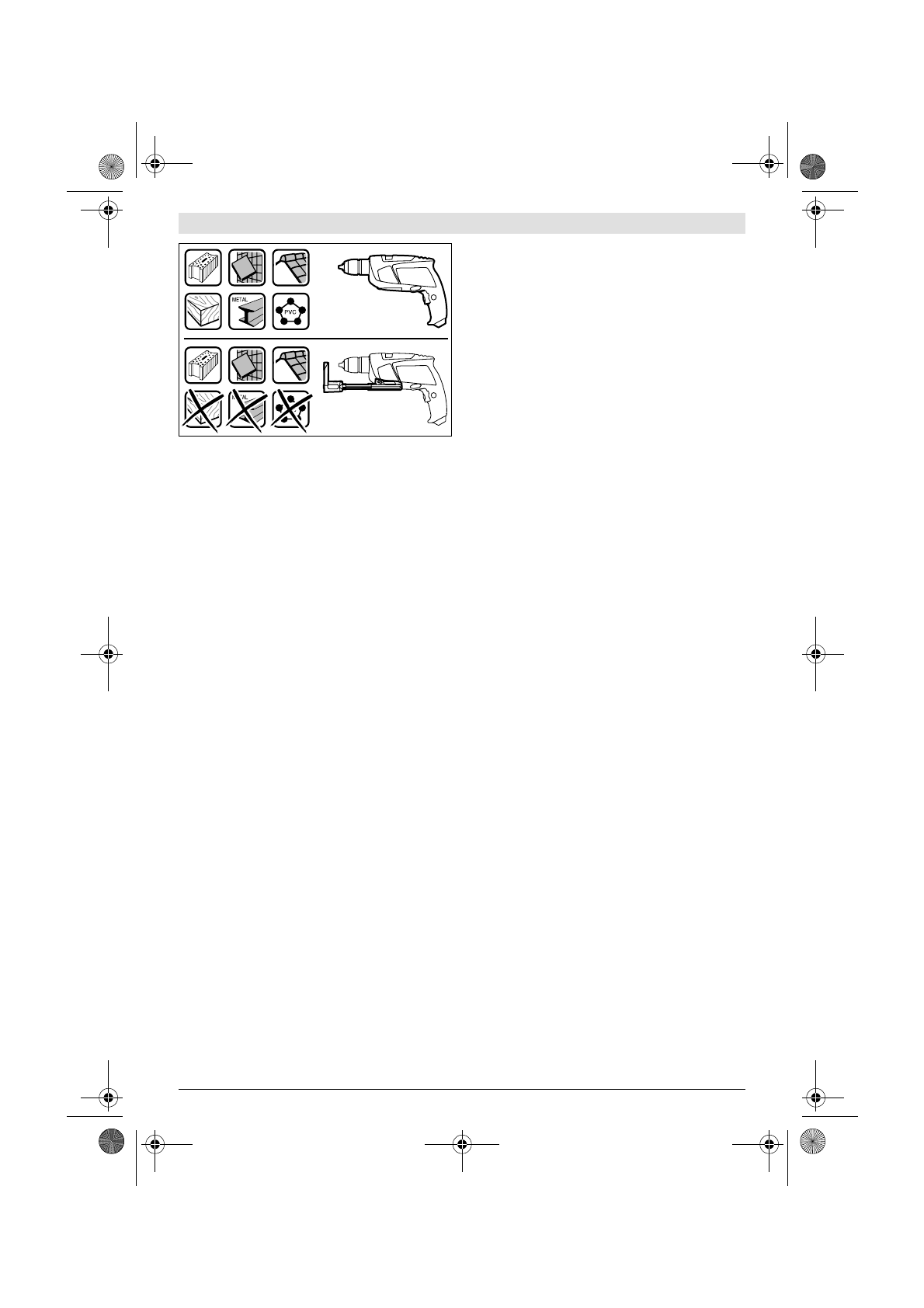

Aby uzyskać optymalne wyniki odsysania, nale
ży
przestrzegać następujących wskazówek:
–
Zwrócić uwagę, aby układ do odsysania dokładnie
przylegał do obrabianego przedmiotu wzgl. ściany.
Ułatwia to równocześnie wiercenie pod kątem prostym.
–
Przy użytkowaniu układu do odsysania należy pracować
zawsze z maksymalną prędkością obrotową.
–
Po osiągnięciu wymaganej głębokości wiercenia należy
najpierw wysunąć wiertło z wywierconego otworu, a
dopiero potem wyłączyć wiertarkę udarową.
–
Urządzenie odsysające należy stosować tylko z
zamontowanym filtrem
17
, gdyż w przeciwnym wypadku
pył/wióry mogłyby się przedostać do wnętrza
elektronarzędzia i je uszkodzić.
–
Regularnie sprawdzać stan elementu filtracyjnego
17
. W
razie uszkodzenia elementu filtracyjnego należy go
natychmiast wymienić.
–
Zwłaszcza przy pracy z wiertłami o większej średnicy może
dojść do zużycia pierścienia ochrony przeciwpyłowej
19
.
W razie uszkodzenia należy go wymienić.
Zakładanie układu do odsysania (zob. rys. A)
Nałożyć urządzenie odsysające
11
od przodu na spodnią
część wiertarki udarowej. Zwrócić uwagę, by urządzenie
odsysające
11
przylegało ściśle do obudowy
elektronarzędzia i uległo zablokowaniu.
Czyszczenie układu do odsysania (zob. rys. B – D)
Pojemnik na pył
12
wystarcza na około 10 wierceń z wiertłem
o średnicy 10 mm.
W przypadku zauważalnego zmniejszenia się wydajności
odsysania lub pełnego pojemnika (zob. wskaźnik)
13
,
pojemnik
12
należy opróżnić. W tym celu należy nacisnąć na
żłobkowaną powierzchnię przycisku zwalniającego blokadę
16
i zdjąć pojemnik
12
.
Opróżnić i oczyścić pojemnik na pył
12
. Oczyścić filtr
17
przez postukanie nim o twarde podłoże.
Sprawdzić element filtracyjny
17
, czy nie jest uszkodzony i
ewentualnie wymienić go.
Nacisnąć na uchwyt filtra
17
i wyciągnąć całkowicie filtr.
Wymienić cały filtr
17
wraz z uchwytem (mocowaniem).
Podczas wkładania uchwytu filtra należy zwrócić uwagę na to,
czy gumowa uszczelka
18
znajduje się na swoim miejscu.
Nałożyć ponownie pojemnik na pył
12
i zablokować go,
naciskając na gładką powierzchnię przycisku
16
.
Zdejmowanie układu do odsysania (zob. rys. E)
Aby zdemontować urządzenie odsysające pył
11
, należy
wcisnąć przycisk blokady
20
i wyjąć urządzenie
11
,
pociągając je do przodu.
Przechowywanie urządzenia odsysającego (zob. rys. F)
Chcąc schować urządzenie odsysające pył
11
w walizce,
należy urządzenie
11
zdjąć, złożyć i zabezpieczyć klamrą
21
.
Przed odłożeniem urządzenia odsysającego, należy
zabezpieczyć je zamknięciem
22
lub dokładnie opróżnić
pojemnik
12
.
Uchwyt dodatkowy
f
Urządzenie należy używać jedynie z uchwytem
dodatkowym 9.
Aby móc zająć stabilną i niemęczącą pozycję pracy, można
dowolnie wychylić uchwyt dodatkowy
9
.
Pokręcać śrubę skrzydełkową do przestawienia uchwytu
dodatkowego
10
w kierunku odwrotnym do kierunku ruchu
wskazówek zegara i wychylić uchwyt dodatkowy
9
na życzoną
pozycję. Następnie ponownie dokręcić śrubę skrzydełkową
10
w kierunku ruchu wskazówek zegara.
Ustawianie głębokości wiercenia (zob. rys. G)
Ogranicznikiem głębokości
1
można ustalić pożądaną
głębokość wiercenia
X
.
Nacisnąć przycisk nastawczy ogranicznika głębokości
3
i
wsunąć ogranicznik do uchwytu dodatkowego
9
.
Rowki na ograniczniku głębokości
1
muszą być zwrócone do
dołu.
Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by
odległość pomiędzy końcówką wiertła, a końcówką
ogranicznika głębokości wynosiła pożądaną głębokość
wiercenia
X
.
Wymiana narzędzi
Szybkozaciskowy uchwyt wiertarski (PSB 750 RCE /
PSB 750 RCA) (zob. rys. H)
Przy zwolnionym włączniku/wyłączniku
8
następuje blokada
wrzeciona wiertarskiego. Umożliwia to szybką, wygodną i
łatwą wymianę narzędzia roboczego w uchwycie wiertarskim.
Otworzyć szybkozaciskowy uchwyt wiertarski
2
, obracając
nim w kierunku
n
dotąd, aż możliwe będzie osadzenie
narzędzia roboczego. Osadzić narzędzie robocze.
Silnie przekręcić tuleję szybkozaciskowego uchwytu
wiertarskiego
2
w kierunku
o
na tyle, aż przestanie być
słyszalne przeskakiwanie zapadek. Uchwyt wiertarski
zablokuje się dzięki temu w sposób automatyczny.
Aby zwolnić blokadę w celu wyjęcia narzędzia, należy obracać
tulejkę w przeciwnym kierunku.
Szybkozaciskowy uchwyt wiertarski (PSB 650 RE /
PSB 6500 RE / PSB 650 RA) (zob. rys. I)
f
Przycisk blokady wrzeciona 25 wolno wciskać tylko
przy nieruchomym elektronarzędziu.
Naciśnięcie przycisku blokady wrzeciona
25
powoduje
zablokowanie wrzeciona. Umożliwia to szybką, wygodną i
łatwą wymianę narzędzi roboczych w uchwycie wiertarskim.
