 Español |

33

Bosch Power Tools

1 609 92A 2SK | (26.7.16)

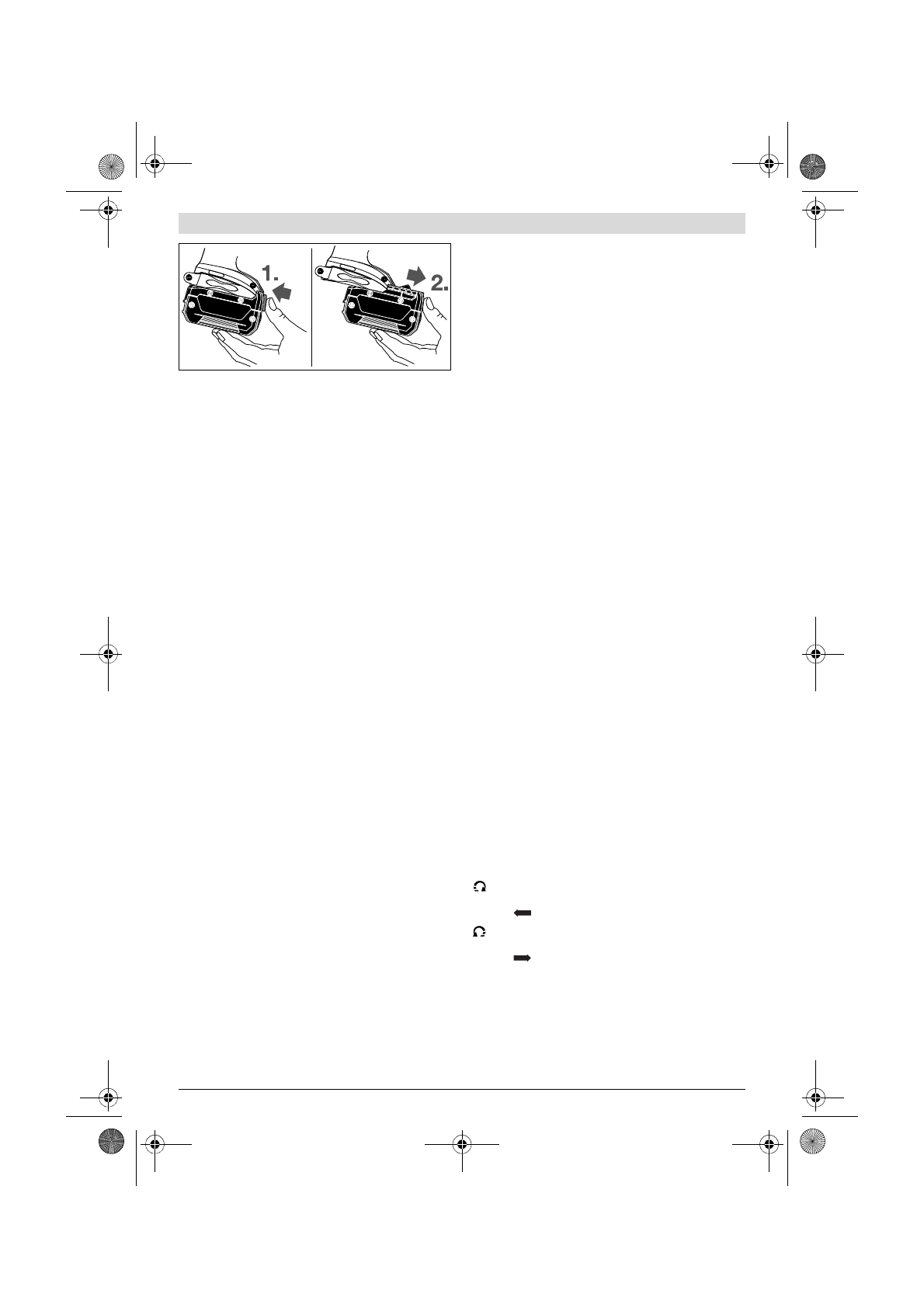

Para desmontar el acumulador

11

 presione el botón de ex-

tracción

12

 y saque el acumulador de la herramienta eléctrica

tirando de él hacia delante.

No proceda con brusquedad.

Empuñadura adicional



Solamente utilice la herramienta eléctrica con la empu-
ñadura adicional 4 montada.



Antes de cada trabajo asegúrese siempre de que esté
firmemente apretada la empuñadura adicional.

La pér-

dida de control sobre la herramienta eléctrica puede pro-
vocar un accidente.

Montaje de la empuñadura adicional

Para abrir la empuñadura adicional, gire la pieza inferior de la
empuñadura adicional

4

 en contra del sentido de giro de las

agujas del reloj.

Tire hacia atrás la pieza intermedia de la empuñadura adicio-
nal

5

 y manténgala en esta posición. Desplace la empuñadura

adicional sobre el portabrocas, para aplicar la empuñadura
adicional en la herramienta eléctrica. A continuación, suelte la
pieza intermedia

5

.

Seguidamente, apriete el mango de la empuñadura adicional

4

 en el sentido de las agujas del reloj.

Orientación de la empuñadura adicional

La empuñadura adicional

4

 puede girarse a cualquier posi-

ción para permitirle trabajar manteniendo una postura firme y
cómoda.

Afloje en sentido contrario a las agujas del reloj el mango de la
empuñadura adicional

4

 y gire ésta a la posición deseada. Se-

guidamente, apriete el mango en el sentido de las agujas del
reloj para sujetar la empuñadura adicional

4

.

Ajuste de la profundidad de perforación

El tope de profundidad

3

 permite ajustar la profundidad de

perforación

X

 deseada.

Afloje el tornillo de mariposa para ajuste del tope de profundi-
dad

6

 e inserte el tope de profundidad en la empuñadura adi-

cional

4

.

Saque el tope de profundidad de manera que la medida entre
la punta de la broca y del tope de profundidad corresponda a
la profundidad de perforación

X

.

Apriete nuevamente el tornillo de mariposa para el ajuste del
tope de profundidad

6

.

Cambio de útil (ver figura A)



Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p. ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla.

En

caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.

Gire el portabrocas de sujeción rápida

2

 en el sentido



, lo

suficiente, para poder alojar el útil. Inserte el útil.

Gire firmemente a mano, en el sentido



, el casquillo del por-

tabrocas de sujeción rápida

2

. El portabrocas queda enclava-

do así de forma automática.

Aspiración de polvo y virutas



El polvo de ciertos materiales como pinturas que con-
tengan plomo, ciertos tipos de madera, algunos mine-
rales y metales puede ser nocivo para la salud, provo-
car reacciones alérgicas, enfermedades respiratorias
y/o cáncer.

 Los materiales que contengan amianto sola-

mente deberán ser procesados por especialistas.

–

Observe que esté bien ventilado el puesto de trabajo.

–

Se recomienda una mascarilla protectora con un filtro
de la clase P2.

Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.



Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Operación

Puesta en marcha

Montaje del acumulador
Observación:

El uso de acumuladores que no sean adecua-

dos para esta herramienta eléctrica puede hacer que ésta fun-
cione incorrectamente o incluso dañarla.

Colocar el selector del sentido de giro

16

 en la posición cen-

tral para evitar una conexión involuntaria. Insertar el acumula-
dor

11

 cargado en la empuñadura hasta que enclave de mane-

ra perceptible y quede enrasado con la empuñadura.

Ajuste del sentido de giro (ver figura B)

Con el selector

16

 puede invertirse el sentido de giro actual

de la herramienta eléctrica. Esto no es posible, sin embargo,
con el interruptor de conexión/desconexión

17

 accionado.

Rotación a la derecha:

Desplace el conmutador de

sentido de giro

16

 a ambos lados hasta el tope en posi-

ción .

Rotación a la izquierda:

Desplace el conmutador de

sentido de giro

16

 a ambos lados hasta el tope en posi-

ción .
