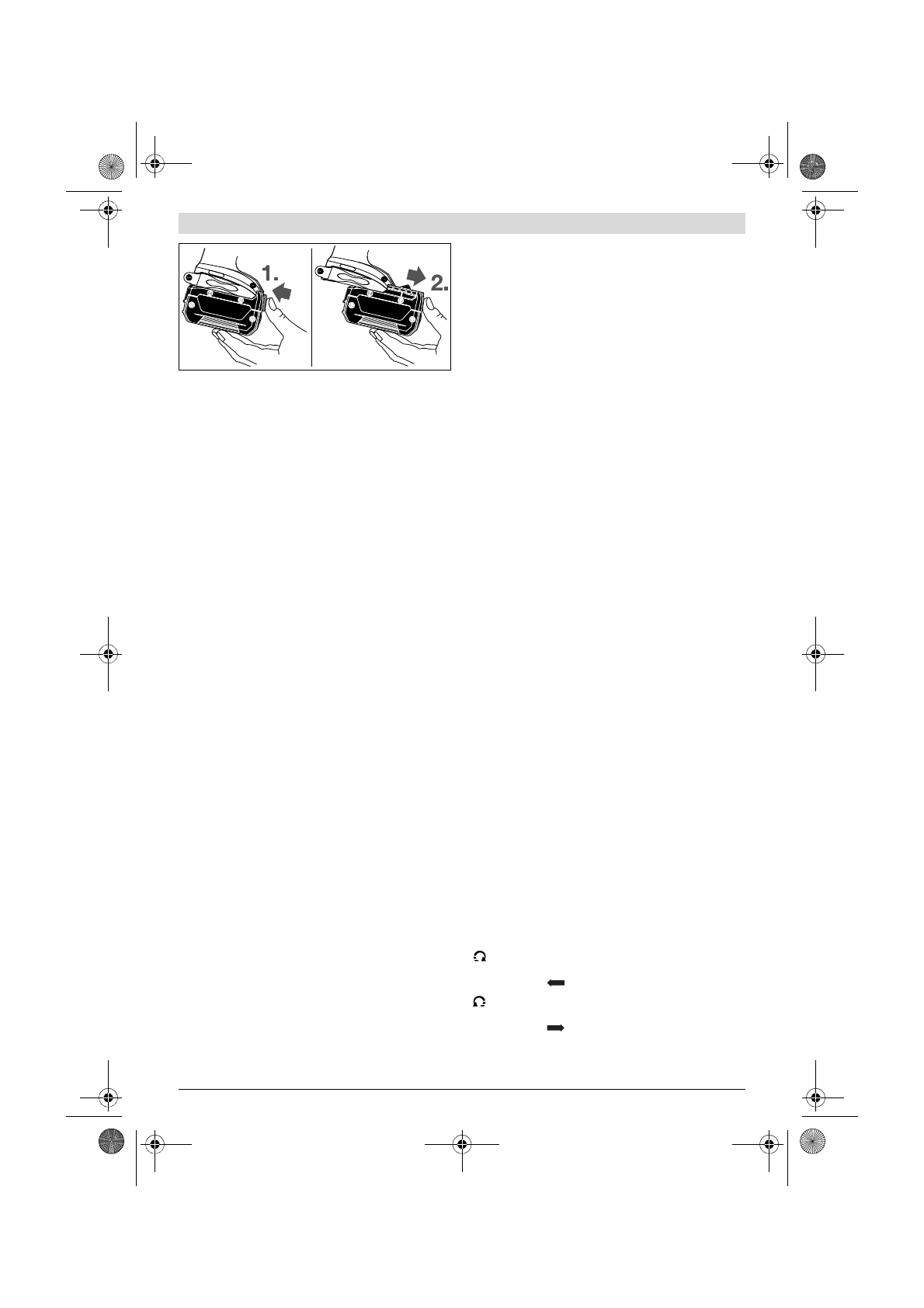

Щоб вийняти акумуляторну батарею

11

, натисніть на

кнопку розблокування

12

 та витягніть акумуляторну

батарею з електроприладу, потягнувши її вперед.

Не

застосовуйте при цьому силу.

Додаткова рукоятка



Користуйтеся приладом лише з додатковою
рукояткою 4.



Перед виконанням будь-яких робіт впевніться в
тому, що додаткова рукоятка міцно затягнута.

Втрата контролю над електроінструментом може
призводити до тілесних ушкоджень.

Монтаж додаткової рукоятки

Щоб відкрити додаткову рукоятку, поверніть нижню ручку
додаткової рукоятки

4

 проти годинникової стрілки.

Потягніть вставку додаткової рукоятки

5

 назад і тримайте її

в цьому положенні. Насуньте додаткову рукоятку на
свердлильний патрон, щоб встановити додаткову
рукоятку на електроінструмент. Потім відпустіть вставку
додаткової рукоятки

5

.

Після цього знову туго затягніть нижню ручку додаткової
рукоятки

4

 повертанням за стрілкою годинника.

Повертання додаткової рукоятки

Додаткову рукоятку

4

 можна повертати в будь-яке

положення, що забезпечує зручну роботу без втомлення
рук.

Поверніть ручку додаткової рукоятки

4

 проти стрілки

годинника і встановіть додаткову рукоятку

4

 в необхідне

положення. Після цього знову туго затягніть ручку
додаткової рукоятки

4

 повертанням за стрілкою

годинника.

Встановлення глибини свердлення

За допомогою обмежувача глибини

3

 можна

встановлювати необхідну глибину свердлення

X

.

Відпустіть гвинт-баранчик для настроювання обмежувача
глибини

6

 і встроміть обмежувач глибини в додаткову

рукоятку

4

.

Витягніть обмежувач глибини настільки, щоб відстань між
кінчиком свердла і кінчиком обмежувача глибини
відповідала бажаній глибині свердлення

X

.

Знову затягніть гвинт-баранчик для настроювання
обмежувача глибини

6

.

Заміна робочого інструмента (див. мал. A)



Перед усіма маніпуляціями з електроприладом
(напр., технічним обслуговуванням, заміною робо-
чого інструмента тощо), а також при його транспор-
туванні і зберіганні виймайте акумуляторну бата-
рею з електроприладу.

При ненавмисному увімкненні

вимикача існує небезпека поранення.

Повертаючи в напрямку обертання



, відкрийте

швидкозатискний свердлильний патрон

2

, щоб в нього

можна було встромити робочий інструмент. Встроміть
робочий інструмент.

Рукою міцно закрутіть втулку свердлильного патрона

2

 в

напрямку обертання



. Свердлильний патрон

автоматично фіксується.

Відсмоктування пилу/тирси/стружки



Пил таких матеріалів, як напр., лакофарбові
покриття, що містять свинець, деякі види деревини,
мінералів і металу, може бути небезпечним для
здоров’я і викликати алергійні реакції або
призводити до захворювань дихальних шляхів
та/або раку.

 Матеріали, що містять азбест,

дозволяється обробляти лише фахівцям.

–

Слідкуйте за доброю вентиляцією на робочому місці.

–

Рекомендується вдягати респіраторну маску з
фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.



Уникайте накопичення пилу на робочому місці.

Пил

може легко займатися.

Робота

Початок роботи

Встромляння акумуляторної батареї
Вказівка:

Експлуатація електроприладу з непридатними

для нього акумуляторними батареями може призводити
до збоїв у роботі або до пошкодження електроприладу.

Встановіть перемикач напрямку обертання

16

 в середнє

положення, щоб запобігти ненавмисному вмиканню.
Встроміть заряджену акумуляторну батарею

11

 в

рукоятку, щоб вона відчутно зайшла в зачеплення і
знаходилася врівень з рукояткою.

Встановлення напрямку обертання (див. мал. B)

За допомогою перемикача напрямку обертання

16

 можна

міняти напрямок обертання інструмента. Однак це не
можливо, якщо натиснутий вимикач

17

.

Обертання праворуч:

Пересуньте перемикач

напрямку обертання

16

 з обох боків до упору в

положення .

Обертання ліворуч:

Пересуньте перемикач

напрямку обертання

16

 з обох боків до упору в

положення .
