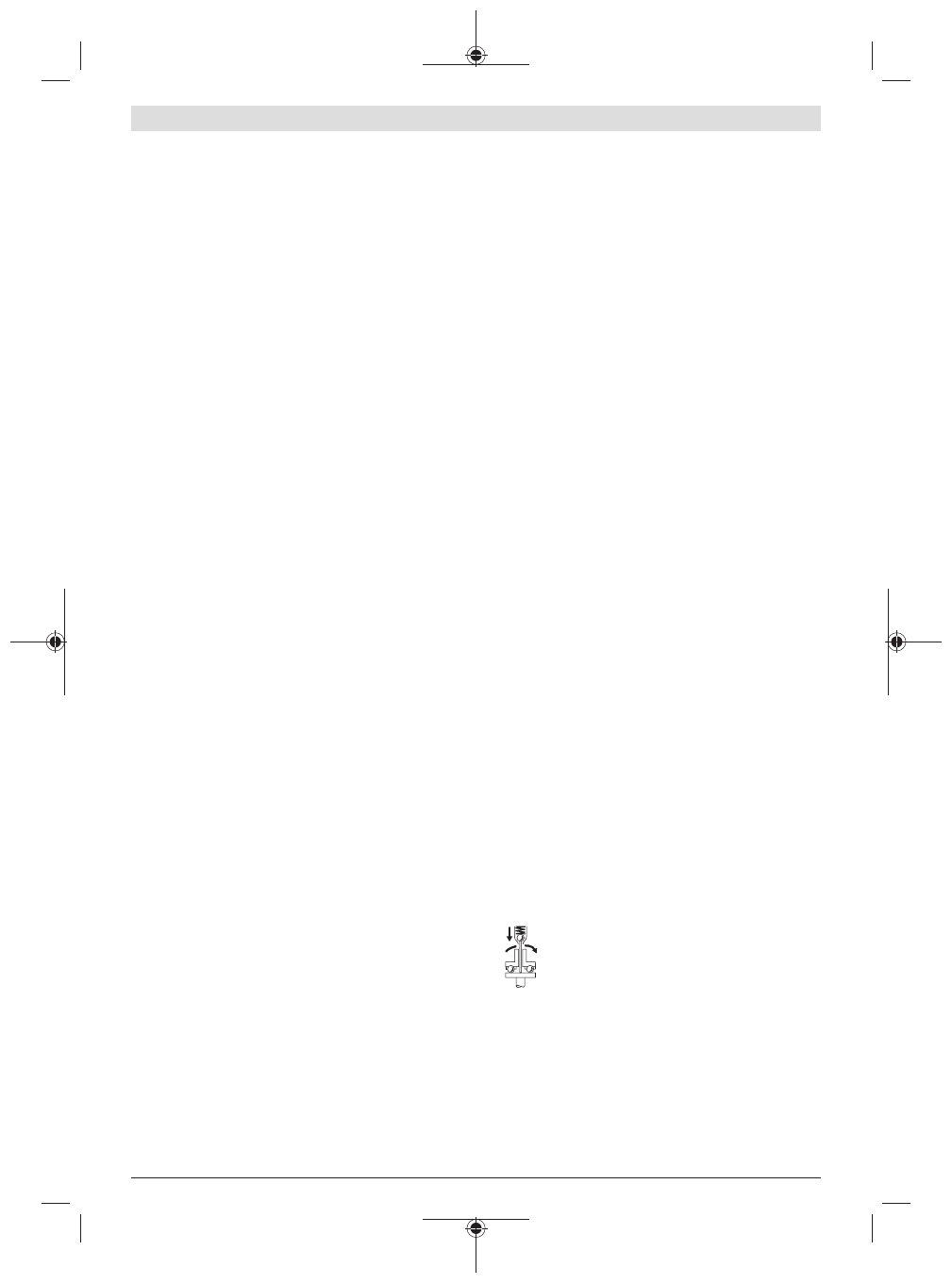

Suomi |
101
– Lukitse kulmaruuvauspää
(3)
tähän asentoon kiertämällä
vastamutteria
(22)
kulmaruuvauspäätä vasten nuolen
suuntaan
c
. Kiristä vastamutteri
(22)
maks. 50 Nm:n ki-
ristysmomentilla.
– Kierrä kulmaruuvauspäätä
(3)
nuolen suuntaan
b
, kunnes
se on haluamassasi käyttökulmassa. Käännä sitä kuiten-
kin enintään 360°.
Voit irrottaa kulmaruuvauspään
(3)
myös kokonaan, kun ha-
luat vaihtaa merkintärenkaan
(17)
tilalle toisenvärisen mer-
kintärenkaan tai kun haluat säätää työvaloa. Säädä ensin työ-
valo haluamaasi asentoon (katso "Työvalon säätö (katso kuva
)", Sivu 100), ennen kuin säädät kulmaruuvauspään.
– Avaa vastamutteria
(22)
, työnnä sitä varten sopiva työ-
kalu vastamutterin aukkoon ja kierrä nuolen suuntaan
a
(vasenkierteinen). Kierrä kulmaruuvauspäätä
(3)
nuolen
suuntaan
b
, kunnes saat irrotettua sen. Kierrä vastamut-
teria
(22)
nuolen suuntaan
a
irti moottorin rungosta
(23)
.
Nyt voit vaihtaa merkintärenkaan tai säätää työvaloa.
– Kierrä vastamutteria
(22)
nuolen suuntaan
c
kiinni moot-
torin runkoon
(23)
ja ruuvaa kulmaruuvauspää takaisin
paikalleen nuolen suuntaa
b
vastaan.
– Lukitse kulmaruuvauspää kiertämällä vastamutteria
(22)
nuolen suuntaan
c
.
– Kiristä vastamutteri
(22)
maks. 50 Nm:n kiristysmomen-
tilla.
Sähkötyökalun konfigurointi
BOSCH EXACT Configurator
-ohjelmistolla voit määrittää
sähkötyökalun erilaiset asetukset (esim. kierrosluku, ruu-
vausportaat ja toistosuoja). Tätä varten sähkötyökalu tulee
yhdistää USB-liitännän välityksellä tietokoneeseen.
Huomautus:
noudata kaikkia tähän liittyviä turvallisuu-
sohjeita ja ohjelmiston käyttöohjeiden neuvoja.
Käyttötarvikkeen vaihto nelikulmaisen
ruuvauspään yhteydessä (katso kuva F)
Käyttötarvikkeen asennus
– Paina käyttötarvikkeen pidikkeen
(2)
neliökannan tappia
esimerkiksi ohuen ruuvitaltan avulla sisäänpäin ja työnnä
käyttötarvike
(1)
neliökannan päälle. Varmista, että tappi
lukkiutuu käyttötarvikkeen aukkoon.
Käyttötarvikkeen irrotus
– Paina käyttötarvikkeen
(1)
aukossa olevaa tappia sisään-
päin ja vedä käyttötarvike irti käyttötarvikkeen pitimestä
(2)
.
Käyttötarvikkeen vaihto kuusiokololla
varustetun ruuvauspään yhteydessä (katso kuva
G)
Käyttötarvikkeen asennus
– Työnnä käyttötarviketta
(1)
käyttötarvikkeen pitimen
(2)
kuusiokoloon, kunnes se lukittuu tuntuvasti paikalleen.
Käyttötarvikkeen irrotus
– Vedä käyttötarvike
(1)
irti käyttötarvikkeen pitimestä
(2)
,
tarvittaessa pihtien avulla.
Käyttötarvikkeen vaihto pikaistukalla
varustetun ruuvauspään yhteydessä (katso kuva
H)
Käyttötarvikkeen asennus
Käytä vain sellaisia käyttötarvikkeita, joissa on sopiva kiinni-
tyspää (1/4":n kuusiokanta).
– Vedä pikaistukan
(24)
holkkia eteenpäin.
– Asenna käyttötarvike
(1)
pitimeen
(2)
ja vapauta pikais-
tukka.
Käyttötarvikkeen irrotus
– Vedä pikaistukan
(24)
holkkia eteenpäin.
– Irrota käyttötarvike
(1)
pitimestä
(2)
ja vapauta pikais-
tukka.
Käyttö
Käyttöönotto
Kun haluat käynnistää sähkötyökalun, säädä ensin pyörintä-
suunta suunnanvaihtokytkimellä
(11)
:
sähkötyökalu käynnistyy vain, kun suunnanvaihtokytkin
(11)
ei ole keskiasennossa (käynnistyssalpa).
Pyörintäsuunnan valinta (katso kuva I)
–
Pyörintäsuunta myötäpäivään:
kun haluat kiinnittää
ruuveja, työnnä suunnanvaihtokytkin
(11)
vasempaan ää-
riasentoon.
–
Pyörintäsuunta vastapäivään:
kun haluat löysätä tai ir-
rottaa ruuveja, työnnä suunnanvaihtokytkin
(11)
oikeaan
ääriasentoon.
Työvalon sytyttäminen
Työvalo
(13)
valaisee ruuvauskohdan tehokkaasti. Työvalo
(13)
syttyy, kun painat kevyesti käynnistyskytkintä
(10)
.
Kun painat käynnistyskytkintä voimakkaammin, sähkötyö-
kalu käynnistyy ja työvalo palaa edelleen.
u
Älä katso suoraan työvaloon, koska se voi aiheuttaa
häikäistymisen.
Käynnistys ja pysäytys
Ruuvinvääntimissä on vääntömomentista riip-
puva
katkaisukytkin
, jonka voi säätää ilmoite-
tun alueen rajoissa. Se reagoi, kun valittu vään-
tömomentti on saavutettu.
–
Käynnistä
sähkötyökalu painamalla käynnistyskytkin
(10)
pohjaan.
– Sähkötyökalu
sammuu automaattisesti
, kun valittu
vääntömomentti on saavutettu.
u
Jos vapautat käynnistyskytkimen
(10)
liian aikaisin,
valittua vääntömomenttia ei saavuteta.
Bosch Power Tools
1 609 92A 4R1 | (21.02.2019)
