Deutsch |

13

gelungshebel

(1)

 nach oben und drehen Sie die Schutzhau-

be

(10)

 in die gewünschte Position.

u

Stellen Sie die Schutzhaube

(10)

stets so ein, dass alle

3 roten Nocken des Entriegelungshebels (1)

in die

entsprechenden Aussparungen der Schutzhaube (10)
eingreifen.

u

Stellen Sie die Schutzhaube

(10)

so ein, dass ein Fun-

kenflug in Richtung des Bedieners verhindert wird.

u

Die Schutzhaube

(10)

darf sich nur unter Betätigung

des Entriegelungshebels (1)

verdrehen lassen! An-

dernfalls darf das Elektrowerkzeug keinesfalls weiter
benutzt werden und muss dem Kundendienst überge-
ben werden.

Hinweis:

Die Codiernocken an der Schutzhaube

(10)

 stellen

sicher, dass nur eine zum Elektrowerkzeug passende
Schutzhaube montiert werden kann.

Schutzhaube zum Trennen

u

Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen

(12)

.

u

Sorgen Sie beim Trennen in Stein für eine ausreichen-
de Staubabsaugung.

Die Schutzhaube zum Trennen

(12)

 wird wie die Schutzhau-

be zum Schleifen

(10)

 montiert.

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten

(22)

wird wie die Schutzhaube zum Schleifen

(10)

 montiert.

Zusatzgriff

u

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff

(9)

.

Schrauben Sie den Zusatzgriff

(9)

 abhängig von der Arbeits-

weise rechts oder links am Getriebekopf ein.

Vibrationsdämpfender Zusatzgriff

Der vibrationsdämpfende
Zusatzgriff ermöglicht ein
vibrationsarmes und damit
ein angenehmeres und si-

cheres Arbeiten.

u

Nehmen Sie keinerlei Veränderungen am Zusatzgriff
vor.

Verwenden Sie einen beschädigten Zusatzgriff nicht wei-
ter.

Handschutz

u

Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler

(17)

oder mit der Topfbürste/Scheibenbürste/Fä-

cherschleifscheibe immer den Handschutz

(16)

.

Befestigen Sie den Handschutz

(16)

 mit dem Zusatzgriff

(9)

.

Schleifwerkzeuge montieren und demontieren

u

Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.

 Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

u

Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.

 Die Scheiben werden beim Arbeiten

sehr heiß.

u

Verwenden Sie nur originale X-LOCK-Einsatzwerkzeuge,
die das X-LOCK-Logo tragen. Nur bei originalen X-LOCK-
Einsatzwerkzeugen ist sichergestellt, dass die Spanndi-
cke von max. 1,6 mm eingehalten ist. Eine höhere Spann-
dicke kann zu einer unsicheren Einspannung führen, infol-
gedessen sich das Spannwerkzeug lösen könnte.

u

X-LOCK-Einsatzwerkzeuge benötigen keine zusätzlichen
Spann- und Stützflansche.

u

Achten Sie darauf, dass das Einsatzwerkzeug sowie die
Aufnahme nicht verformt und frei von Schmutz und Parti-
keln sind.

Beachten Sie die Abmessungen der Schleifwerkzeuge.
Stellen Sie sicher, dass

beide

 X-LOCK-Rastnasen geöffnet

sind (siehe nachfolgendes Bild), bevor Sie das X-LOCK-Ein-
satzwerkzeug montieren.
Reinigen Sie gegebenenfalls den Bereich zwischen den bei-
den X-LOCK-Rastnasen.

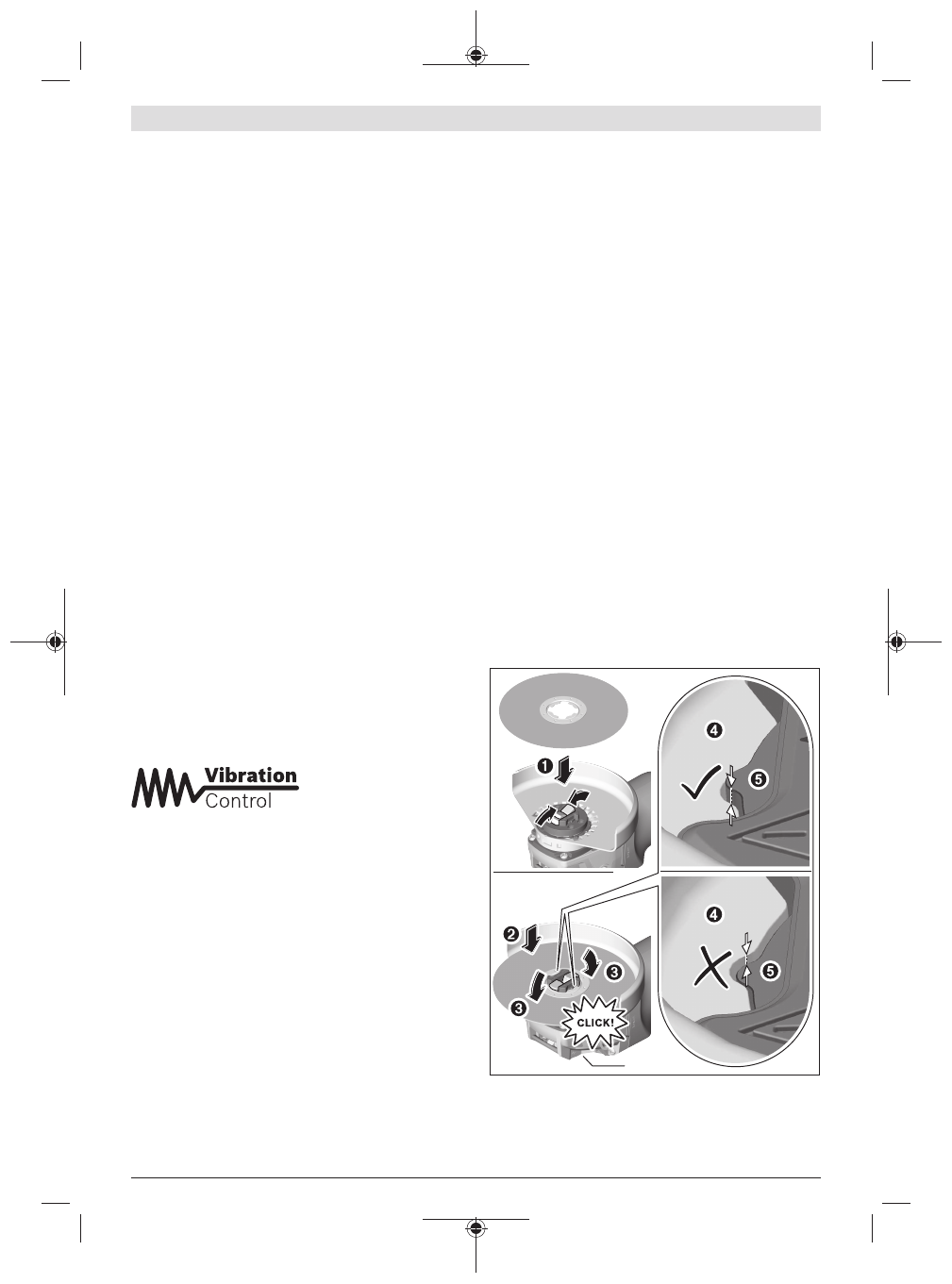

Schleifwerkzeug montieren

➊

Legen Sie die Schleif-/Trennscheibe/Fächerschleif-
scheibe zentriert und parallel zur Auflagefläche sowie
mit der richtigen Seite nach oben auf die X-LOCK-Auf-
nahme.

➋

Drücken Sie die Scheibe in Richtung Aufnahme.

➌

Die Scheibe rastet hörbar ein. Betätigen Sie dabei nicht
den Hebel

(3)

.

(3)

u

Überprüfen Sie nach der Montage, ob die Kante des
Schleifwerkzeuges (

➍

) nicht höher als die Referenz-

fläche (

➎

) und damit korrekt montiert ist. Liegt die

Kante höher, muss die Aufnahme gesäubert werden
