Deutsch |
13
u
Achten Sie darauf, dass das Einsatzwerkzeug sowie die
Aufnahme nicht verformt und frei von Schmutz und Parti-
keln sind.
Beachten Sie die Abmessungen der Schleifwerkzeuge.
Stellen Sie sicher, dass
beide
X-LOCK-Rastnasen geöffnet
sind (siehe nachfolgendes Bild), bevor Sie das X-LOCK-Ein-
satzwerkzeug montieren.
Reinigen Sie gegebenenfalls den Bereich zwischen den bei-
den X-LOCK-Rastnasen.

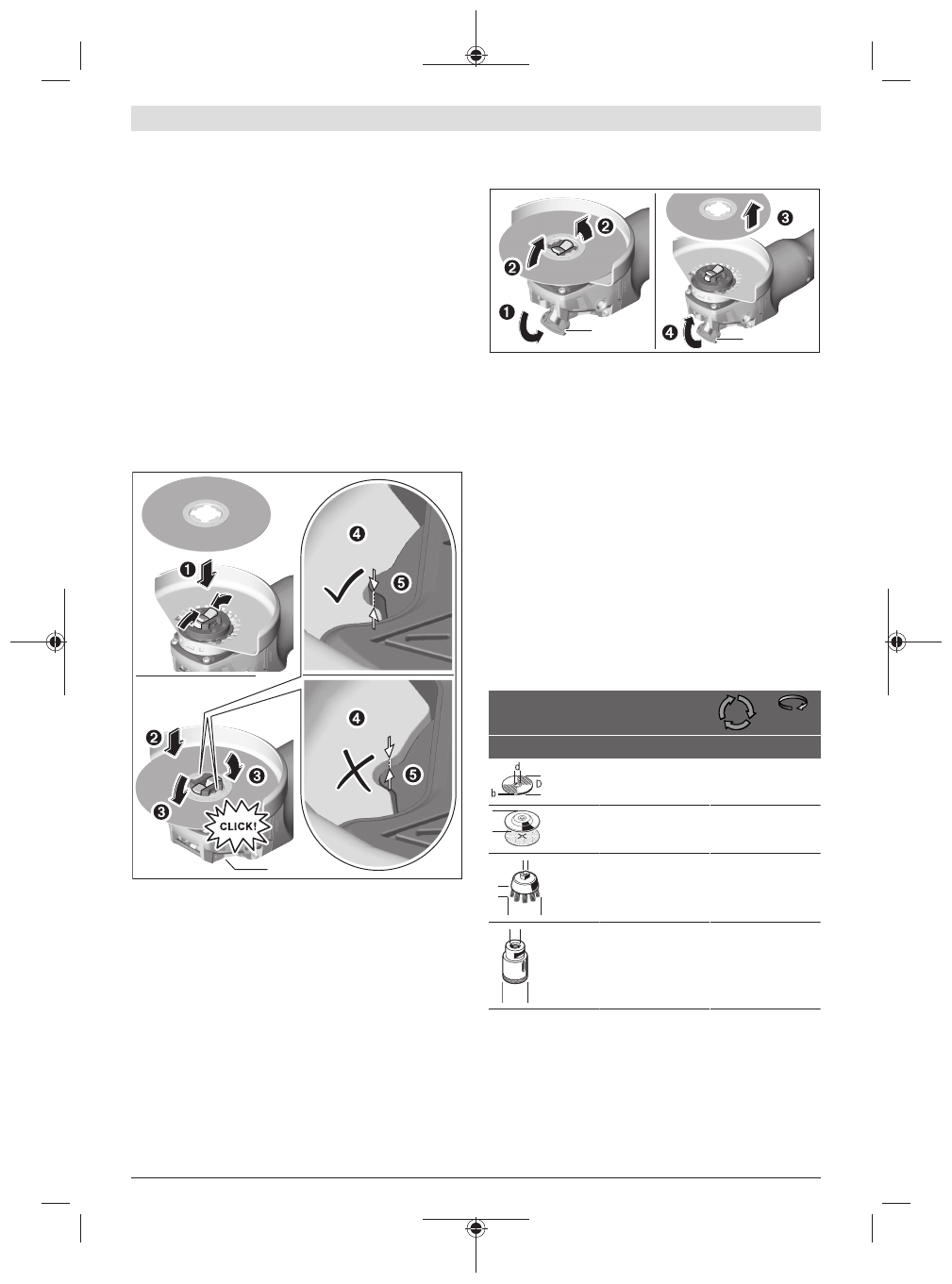

Schleifwerkzeug montieren
➊
Legen Sie die Schleif-/Trennscheibe/Fächerschleif-
scheibe zentriert und parallel zur Auflagefläche sowie
mit der richtigen Seite nach oben auf die X-LOCK-Auf-
nahme.
➋
Dru
̈
cken Sie die Scheibe in Richtung Aufnahme.
➌
Die Scheibe rastet hörbar ein. Betätigen Sie dabei nicht
den Hebel
(3)
.
(3)
u
Überprüfen Sie nach der Montage, ob die Kante des
Schleifwerkzeuges (
➍
) nicht höher als die Referenz-
fläche (
➎
) und damit korrekt montiert ist. Liegt die
Kante höher, muss die Aufnahme gesäubert werden
oder das Schleifwerkzeug darf nicht verwendet wer-
den.
Vor der Demontage der Schleif-/Trennscheibe/Fächer-
schleifscheibe:
Stellen Sie sicher, dass das Elektrowerk-
zeug zum Stillstand gekommen ist.
Schleifwerkzeug demontieren
➊
Öffnen Sie den Hebel
(3)
.
➋
Die Schleif-/Trennscheibe/Fächerschleifscheibe löst
sich.
➌
Die Schleif-/Trennscheibe/Fächerschleifscheibe kann
entnommen werden.
(3)
(3)
Topf-/Scheibenbürsten und Fiberscheiben
u
Montieren Sie für Arbeiten mit der Topf-/Scheiben-
bürste oder der Fiberscheibe immer den Handschutz
(14)
.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zur Demontage öffnen Sie den Hebel
(3)
und entnehmen
das Einsatzwerkzeug.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min
-1
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Anga-
ben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige
Drehzahl bzw. Um-
fangsgeschwindigkeit
auf dem Etikett des Schleifwerkzeu-
ges.
max. [mm]
[mm]
D
b
d
[min
-1
]
[m/s]
125
150
7
7
22,2
22,2
11500
9300
80
80
D
125
150
–
–
–
–
11500
9300
80
80
D
b
d
75
30
–
11500
45
D
d
82
–
–
11500
80
Getriebekopf drehen
u
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Bosch Power Tools
1 609 92A 4FB | (15.01.2019)
