Magyar

1 619 P08 850 | (12.3.10)

Bosch Power Tools

f

Kőben végzett darabolási munkák esetén
mindig gondoskodjon kielégítő
porelszívásról.

A darabolásra szolgáló

14

 védőbúrát a

csiszolásra szolgáló

7

 védőbúrához hasonlóan

kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

21

 elszívó búrát

védőszánnal a csiszolásra szolgáló

7

védőbúrához hasonlóan kell felszerelni.

Pótfogantyú

f

Az elektromos kéziszerszámot csak az arra
felszerelt 5 pótfogantyúval együtt szabad
használni.

Csavarja be az

5

 pótfogantyút a munkának

megfelelő helyzetben a hajtómű jobb vagy bal
oldalába.

Kézvédő

f

A 17 gumi csiszolótányérral vagy a
csészelakú kefével/kefés
tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a
kézvédőt 16.

Rögzítse a

16

 kézvédőt az

5

 pótfogantyúval.

A csiszolószerszámok felszerelése

f

Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.

f

A csiszoló- és darabolókorongok a munka
során igen erősen felforrósodhatnak; ne
érjen a koronghoz, amíg az le nem hűlt.

Tisztítsa meg a

6

 csiszolóorsót és valamennyi

felszerelésre kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és
kilazításához nyomja meg az

1

tengelyrögzítőgombot, hogy ezzel reteszelje a
csiszolótengelyt.

f

A tengelyrögzítőgombot csak teljesen
nyugalmi állapotban lévő csiszolótengely
esetén szabad megnyomni!

Ellenkező

esetben az elektromos kéziszerszám
megrongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk
átmérőjének meg kell felelnie a szorítókarima
méreteinek. Redukáló idomot, vagy adaptert
nem szabad használni.

A gyémántbetétes darabolótárcsák
alkalmazásakor ügyeljen arra, hogy a
forgásirányt jelző nyíl a gyémántbetétes
darabolótárcsán megegyezzen az elektromos
kéziszerszám forgásirányával (lásd a
forgásirányt jelző nyilat a hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja
fel, majd a körmöskulccsal húzza meg szorosra a

11

 befogó anyát, lásd az

„

Gyorsbefogó anya

”

 c.

szakaszt.

f

A csiszolószerszámok felszerelése után a
készülék bekapcsolása előtt győződjön meg
arról, hogy a csiszolószerszám helyesen van
felszerelve és szabadon forog.
Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a
védőbúrához vagy más alkatrészekhez.

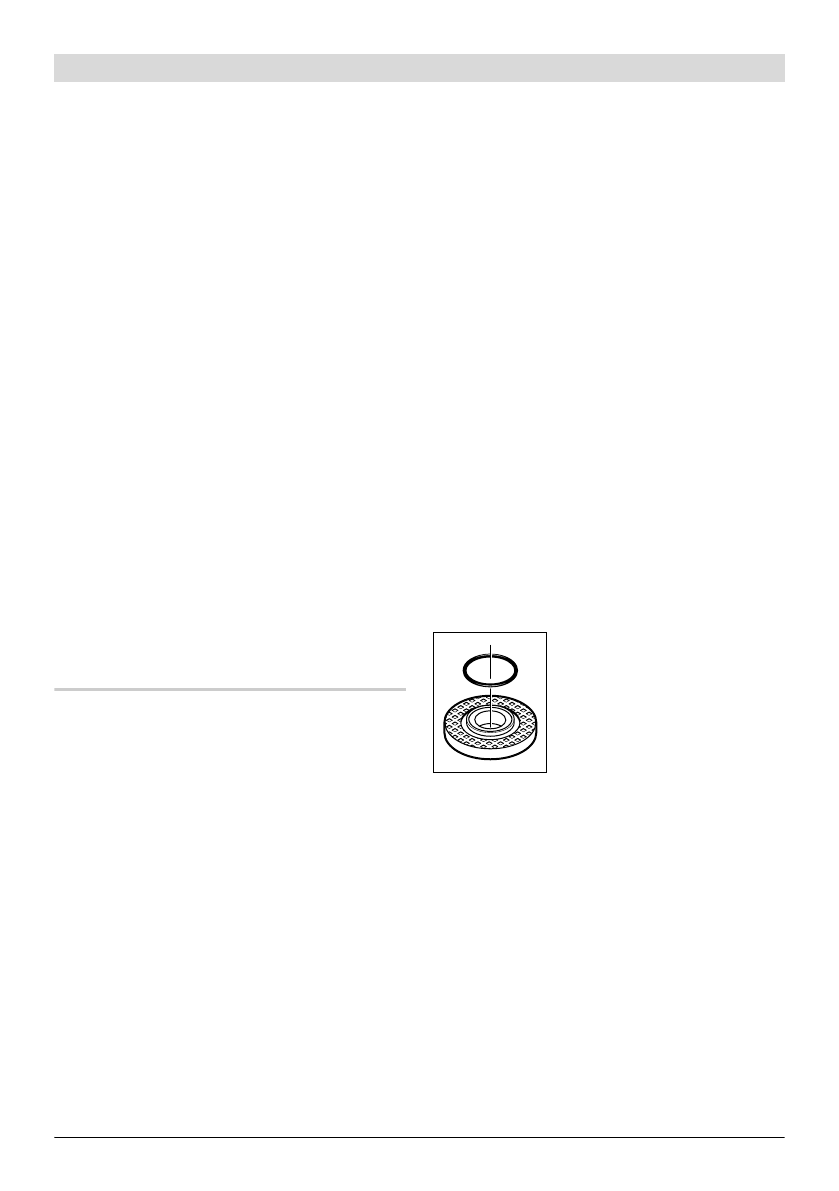

Befogókarima az M 14-es
csiszolótengelyhez:

A

9

szorítókarimába a központozó
perem körül egy műanyag
alkatrész (O-gyűrű) található.

Ha ez az O-gyűrű hiányzik,
vagy megrongálódott,

 akkor

azt okvetlenül ki kell cserélni

(megrendelési száma: 1 600 210 039), mielőtt
felszerelné a

9

 szorítókarimát.

Legyezőlapos tárcsa

f

A legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a 16
kézvédőt.

Gumi csiszolótányér

f

A 17 gumi csiszolótányérrel végzett
munkákhoz mindig fel kell szerelni a 16
kézvédőt.

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

Csavarozza fel a helyére és a kétkörmös kulccsal
feszesen húzza meg a

19

 hengeres anyát.
