Pri rezanju kamna morate poskrbeti za
dovolj dobro odsesovanje prahu.

Zaščitni pokrov za rezanje

14

 se montira kot

zaščitni pokrov za brušenje

7

.

Odsesovalni pokrov za rezanje z drsnim
vodilom

Odsesovalni pokrov za rezanje z drsnim vodilom

21

 se montira kot zaščitni pokrov za brušenje

7

.

Dodatni ročaj

f

Električno orodja uporabljajte samo skupaj
z dodatnim ročajem 5.

Odvisno od delovnega postopka privijte dodatni
ročaj

5

 na desno ali levo stran glave gonila.

Ščitnik za roke

f

Pri delih z gumijastim brusilnim krožnikom
17 ali lončasto ščetko/ploščato ščetko/
pahljačastim brusilnim kolutom naj bo
ščitnik za roke 16 vedno montiran.

Ščitnik za roke

16

 pritrdite z dodatnim ročajem

5

.

Nontaža brusilnih orodij

f

Pred začetkom kakršnih koli del na električ-
nem orodju izvlecite omrežni vtikač iz
vtičnice.

f

Brusilni koluti in rezalne plošče se pri delu
zelo segrejejo. Dokler se ne ohladijo, se jih
ne dotikajte.

Očistite brusilno vreteno

6

 in vse dele, ki so

predvideni za montažo.

Za pritrjevanje in sprostitev brusilnih orodij
pritisnite tipko za aretiranje vretena

1

 in

fiksirajte vreteno.

f

Tipko za aretiranje vretena pritiskajte samo
pri mirujočem brusilnem vretenu.

V

nasprotnem primeru se lahko električno
orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer
luknje se mora ujemati s prijemalno prirobnico.
Uporaba adapterjev ali reducirnih komadov ni
dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite,
da se bosta puščica smeri vrtenja na
diamantnem rezalnem kolutu in smer vrtenja
električnega orodja (glejte puščico smeri vrtenja
na glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z
grafiko.

Za pritrditev brusilnega koluta/rezalne plošče
najprej privijte napenjalno matico

11

, nato pa

vpnite kolut oziroma ploščo s pomočjo ključa z
dvema luknjama, glejte odstavek

„

Hitrovpenjalna matica

“

.

f

Preverite po montaži brusilnega orodja
pred vklopom, ali je brusilno orodje koretno
montirano in ali se lahko prosto vrti.
Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

Prijemalna prirobnica za
brusilno vreteno M 14:

V

prijemalno prirobnico

9

 je

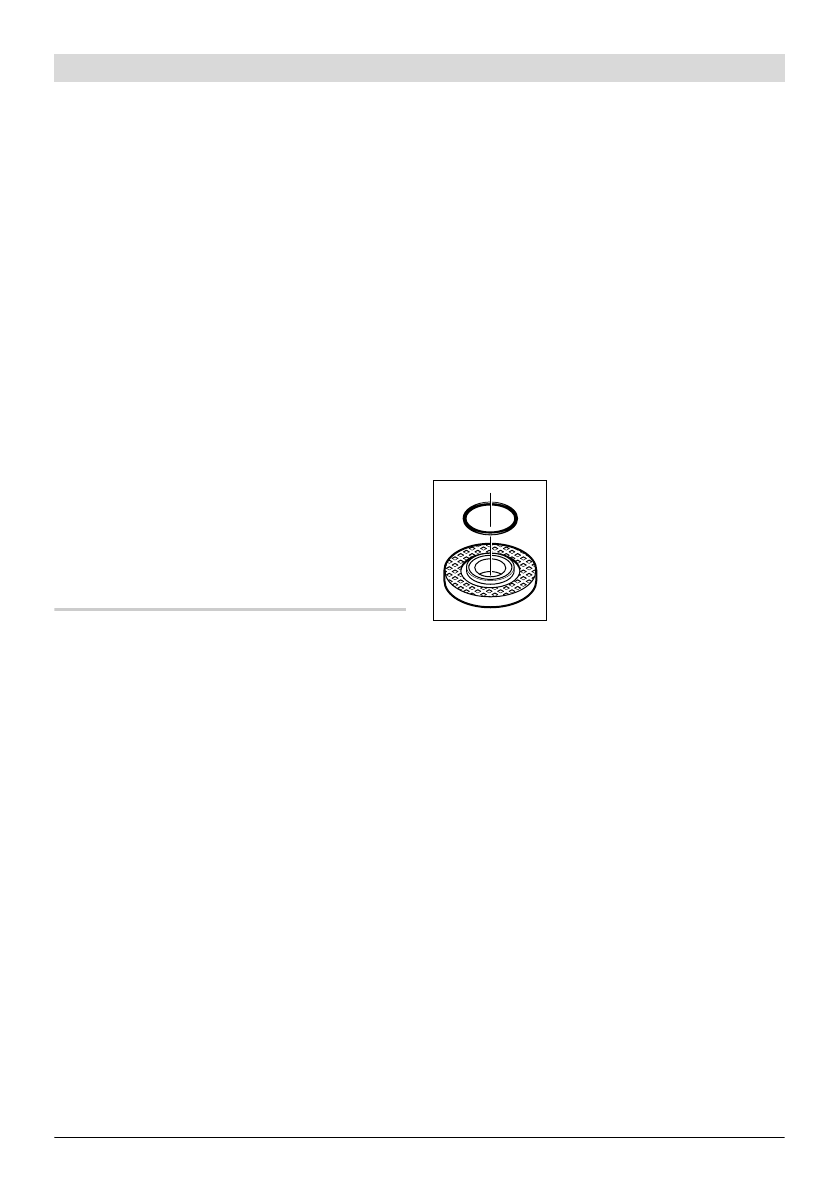

okrog centrirne vezi vstavljen
plastični del (O-prstan).

Če

O-prstana ni ali je poškodo-
van,

 ga je treba obvezno

nadomestiti (številka artikla

1 600 210 039) in sicer še pred vgradnjo
prijemalne prirobnice

9

.

Pahljačasti brusilni kolut

f

Za dela, kjer uporabljate pahljačaste
brusilne kolute, vedno montirajte ščitnik za
roke 16.

Gumijasti brusilni krožnik

f

Za dela, kjer uporabljate gumijaste brusilne
krožnike 17, vedno montirajte ščitnik za
roke 16.

Zaporedje montaže je prikazano na strani z
grafiko.

Privijte okroglo matico

19

 in jo zategnite s

ključem z dvema luknjama.

Lončasta ščetka/ploščata ščetka

f

Za dela, kjer uporabljate krtačne lonce ali
krtačne kolute, vedno montirajte ščitnik za
roke 16.

Zaporedje montaže je prikazano na strani z
grafiko.
