Usisna hauba za rezanje sa vodilicama

Usisna hauba za rezanje sa vodilicama

21

montira se kao štitnik za brušenje

7

.

Dodatna ručka

f

Vaš električni alat koristite samo s dodat-
nom ručkom 5.

Dodatnu ručku

5

 uvijte na glavu prijenosnika

desno ili lijevo, ovisno od načina rada.

Zaštita ruku

f

Za radove sa gumenim brusnim tanjurom 17
ili sa lončastom četkom/pločastom četkom/
lepezastom brusnom pločom uvijek
montirajte štitnik za ruke 16.

Štitnik za ruke

16

 pričvrstite sa dodatnom

ručkom

5

.

Montaža brusnih alata

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

f

Brusne ploče i brusne ploče za rezanje kod
rada se jako zagriju, te ih ne treba dirati
prije nego što se ohlade.

Očistite brusno vreteno

6

 i sve dijelove koje

treba montirati.

Za stezanje i otpuštanje brusnih alata, za
utvrđivanje brusnog vretena pritisnite tipku za
utvrđivanje vretena

1

.

f

Tipku za utvrđivanje vretena pritisnite samo
dok brusno vreteno miruje.

Električni alat bi

se inače mogao oštetiti.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer
otvora mora odgovarati steznoj prirubnici. Ne
koristite adapter ili redukcijski element.

Kod primjene dijamantnih ploča za rezanje
pazite da se poklopi strelica smjera rotacije na
dijamantnoj ploči za rezanje sa smjerom rotacije
električnog alata (vidjeti smjer rotacije na glavi
prijenosnika).

Redoslijed montaže je vidljiv na stranici sa
slikama.

Za pričvršćenje brusne ploče/ploče za rezanje
navrnite steznu maticu

11

 i stegnite je sa

račvastim ključem, vidjeti poglavlje, vidjeti
poglavlje

„

Brzostežuća matica

“

.

f

Nakon montaže brusnog alata, prije
uključivanja provjerite da li je brusni alat
ispravno montiran i da li se može slobodno
okretati. Brusna ploča ne smije strugati po
štitniku ili nekim drugim dijelovima.

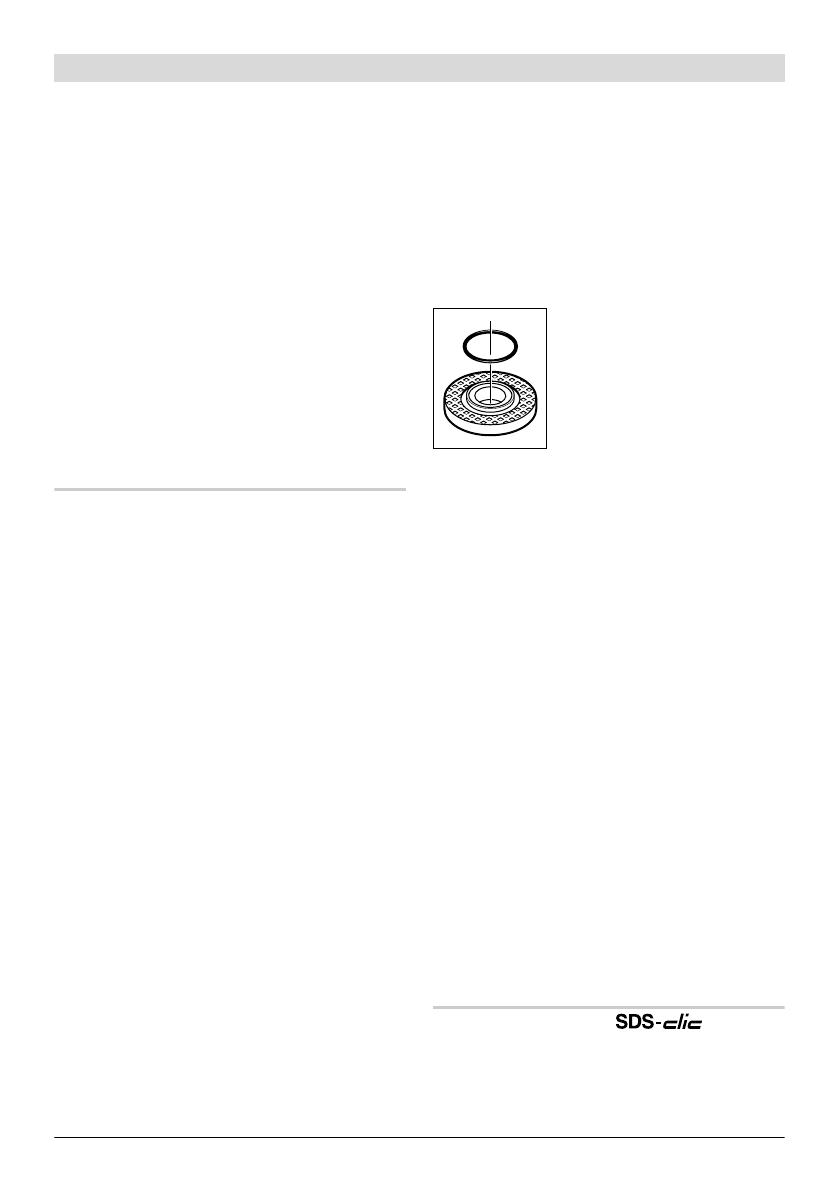

Stezna prirubnica za brusno
vreteno M 14:

U steznoj

prirubnici

9

 je oko naslona za

centriranje umetnut plastični
dio (O-prsten).

Ako nedostaje

O-prsten ili je oštećen,

 mora

se neizostavno zamijeniti
(kataloški br. 1 600 210 039),

prije nego što se montira stezna prirubnica

9

.

Lepezasta brusna ploča

f

Za radove sa lepezastom brusnom pločom
montirajte uvijek štitnik za ruke 16.

Gumeni brusni tanjur

f

Za radove sa gumenim brusnim tanjurom 17
montirajte uvijek štitnik za ruke 16.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Navrnite okruglu maticu

19

 i stegnite je

račvastim ključem.

Lončaste četke/pločaste četke

f

Za radove sa lončastom četkom ili
pločastom četkom uvijek ugradite štitnik za
ruke 16.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Lončaste četke/pločaste četke moraju se toliko
navrnuti na brusno vreteno da naliježu na
prirubnicu brusnog vretena, na kraju navoja
brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez
primjene daljnjeg alata, možete umjesto stezne
matice

11

 primijeniti brzostežuću maticu

12

.
