Srpski

 |

135

Bosch Power Tools

1 619 P08 850 | (12.3.10)

Dodatna drška

f

Upotrebljavajte Vaš električni alat samo sa
dodatnom drškom 5.

Zavrnite dodatnu dršku

5

 zavisno od načina rada

desno ili levo na glavi prenosnika.

Zaštita za ruku

f

Montirajte za radove sa gumenom brusnom
pločom 17 ili sa lončastom četkom/četka u
vidu ploče/lepezastom brusnom pločom
uvek zaštitu za ruku 16.

Pričvrstite zaštitu za ruku

16

 sa dodatnom

drškom

5

.

Montaža brusnih alata

f

Izvucite pre svih radova na električnom
alatu mrežni utikač iz utičnice.

f

Brusne ploče i ploče za presecanje se u radu
veoma zagreju, ne hvatajte ih, pre nego što
se ohlade.

Čistite brusno vreteno

6

 i sve delove koji se

montiraju.

Pritisnite za učvršćivanje i otpuštanje brusnih
alata taster za blokadu vretena

1

 da bi učvrstili

brusno vreteno.

f

Aktivirajte taster za blokadu vretena samo
u stanju mirovanja brusnog vretena.

Električni alat se može inače oštetiti.

Brusna-/ploča za presecanje

Obratite pažnju na dimenzije brusnih alata.
Presek otvora mora odgovarati priključenoj
prirubnici. Ne upotrebljavajte nikakve adaptere
ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite
nato, da strelica pravca okretanja na Diamant-
ploči za presecanje bude usaglašena sa pravcem
okretanje električnog alata (pogledajte strelicu
pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj
karti.

Za pričvršćivanje ploće za brušenje i prosecanje
navrnite zateznu navrtku

11

 i stegnite je sa

ključem sa dva otvora, pogledajte odeljak

„

Navrtka sa brzim zatezanjem

“

.

f

Prekontrolišite posle montaže alata za
brušenje pre uključivanja, da li je brusni alat
korektno montiran i može slobodno da se
okreće. Uverite se da brusni alat na zaštitnoj
haubi ili drugim delovima ne struže.

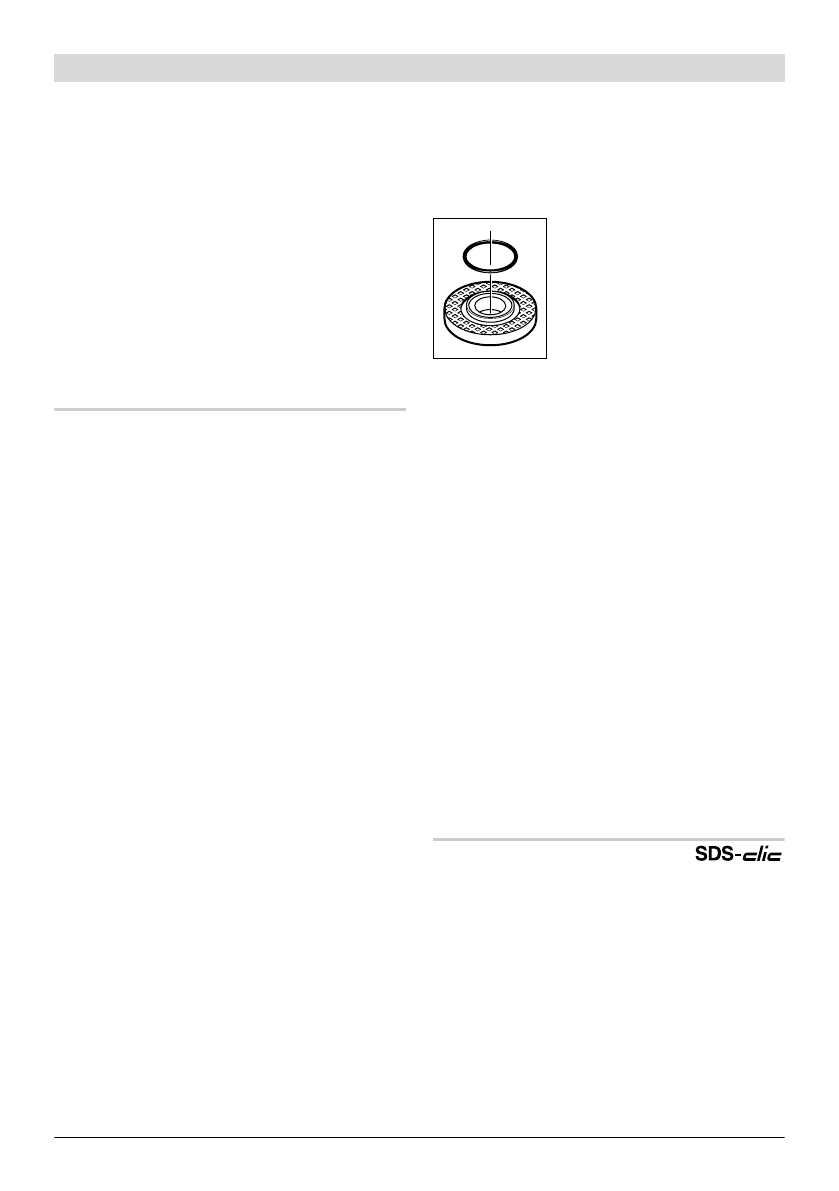

Prihvatna prirubnica za
brusno vreteno M 14:

U

priključnoj prirubnici

9

 je

ubačen oko centrirnog venca
deo od plastike (O-prsten).

Ako O-prsten nedostaje ili je
oštećen, mora se neizostavno
zameniti

 (broj predmeta

1 600 210 039), pre nego što se montira
priključna prirubnica

9

.

Lepezasta brusna ploča

f

Za radove sa lepezasnog brusnom pločom
montirajte uvek zaštitu za ruku 16.

Gumeni brusni disk

f

Za radove sa gumenim brusnim diskom
montirajte 17 uvek zaštitu za ruku 16.

Redosled montaže se može videti na grafičkoj karti.
Navrnite okruglu navrtku

19

 i zategnite je sa

ključem sa dva otvora.

Lončasta četka/pločasta četka

f

Montirajte uvek za radove sa lončastom ili
pločastom četkom zaštitu za ruku 16.

Redosled montaže se može videti na grafičkoj karti.
Lončasta/pločasta četka mora toliko da se
zavrne na brusno vreteno, da čvrsto naleže na
prirubnici brusnog vretena na kraju navoja
brusnog vretena. Stegnite lončastu/pločastu
četku sa jednim viljuškastim ključem.

Navrtka sa brzim zatezanjem

Za jednostavnu promenu brusnog alata bez upo-
trebe daljih alata možete koristiti umesto zatez-
ne navrtke

11

 navrtku sa brzim zatezanjem

12

.

f

Navrtka sa brzim zatezanjem 12 se sme
koristiti samo za ploče za brušenje ili
prosecanje.

Upotrebljavajte samo besprekorne, neošte-
ćene navrtke sa brzim zatezanjem 12.
Pazite pri navrtanju na to, da ispisana strana
navrtke sa brzim zatezanjem 12 ne pokazuje na
brusnu ploču; strelica mora pokazivati na
indeksnu oznaku 24.
