中文

 |

47

带引导滑座的切割排尘罩

带引导滑座的切割排尘罩

(22)

与研磨防护罩

(6)

的安

装方法一样。

辅助手柄

u

操作电动工具时务必使用辅助手柄(4)

。

视操作方法而定，在机头左侧或右侧旋入辅助手柄

(4)

。

具备减震功能的辅助手柄

视操作方法而定，在机
头左侧或右侧旋入辅助
手柄

(4)

。

具备减震功能的辅助手柄不仅能够降低工作时的震
动，更可以提高操作机器的舒适性和确保工作安
全。

u

操作电动工具时务必使用辅助手柄(4)

。

u

切勿在辅助手柄上做任何修改。

请勿继续使用已经损坏的辅助手柄。

护手

u

使用橡胶磨盘(18)或杯型钢丝刷/轮刷/千叶砂磨
轮操作时，请务必安装护手

(16)

。

用辅助手柄

(4)

固定护手

(16)

。

安装磨具

u

在电动工具上进行所有操作之前都必须从插座上
拔出电源插头。

u

在磨片和切割片尚未冷却之前，切勿抓取。

 工作

时砂轮会变得非常炙热。

清洁研磨主轴

(5)

和所有待安装的零件。

夹紧及松开磨具时，请按压主轴锁定键

(1)

以固定研

磨主轴。

u

待主轴完全静止后，才可以操纵主轴锁定键。

否

则可能会损坏电动工具。

砂轮片/切割片

注意磨具的尺寸。孔径必须和固定法兰完全吻合。
请勿使用转接件或异径管。
使用金刚石切割片时，金刚石切割片上的箭头方向
必须和机器的旋转方向一致（参考机头上的旋转方
向箭头）。
安装过程请参考插图页。
拧入夹紧螺母

(10)

以固定砂轮/切割片，然后使用双

销扳手拧紧螺母(参见 “ 快速夹紧螺母
”, 页 47)。

u

在安装好磨具且尚未开动磨机之前，必须检查磨
具是否正确地安装，磨具能否自由无阻地旋转。
务必确保磨具转动时不会和防护罩或其他机件产
生磨擦。

在固定法兰

(8)

的定心凸缘上套有一个塑

料件（O形环）。

如果O形环缺失或损

坏，

在继续使用磨机前必须更换固定法

兰

(8)

。

千叶砂磨轮

u

使用千叶砂磨轮操作时，请务必安装护手(16)

。

橡胶磨盘

u

使用橡胶磨盘(18)

操作时，

请务必安装护手

(16)。

安装过程请参考插图页。
安装橡胶磨盘

(18)

前，请将2个间隔垫圈

(17)

放到研

磨主轴

(5)

上。

拧上圆形螺母

(20)

并用双销扳手拧紧。

杯形钢丝刷/轮刷

u

使用杯形钢丝刷/轮刷操作时，请务必安装护手
(16)。

安装过程请参考插图页。
将杯形钢丝刷/轮刷尽量拧入磨削主轴中，使得能紧
靠在磨削主轴螺纹末端的法兰上。使用开口扳手拧
紧杯形钢丝刷/轮刷。

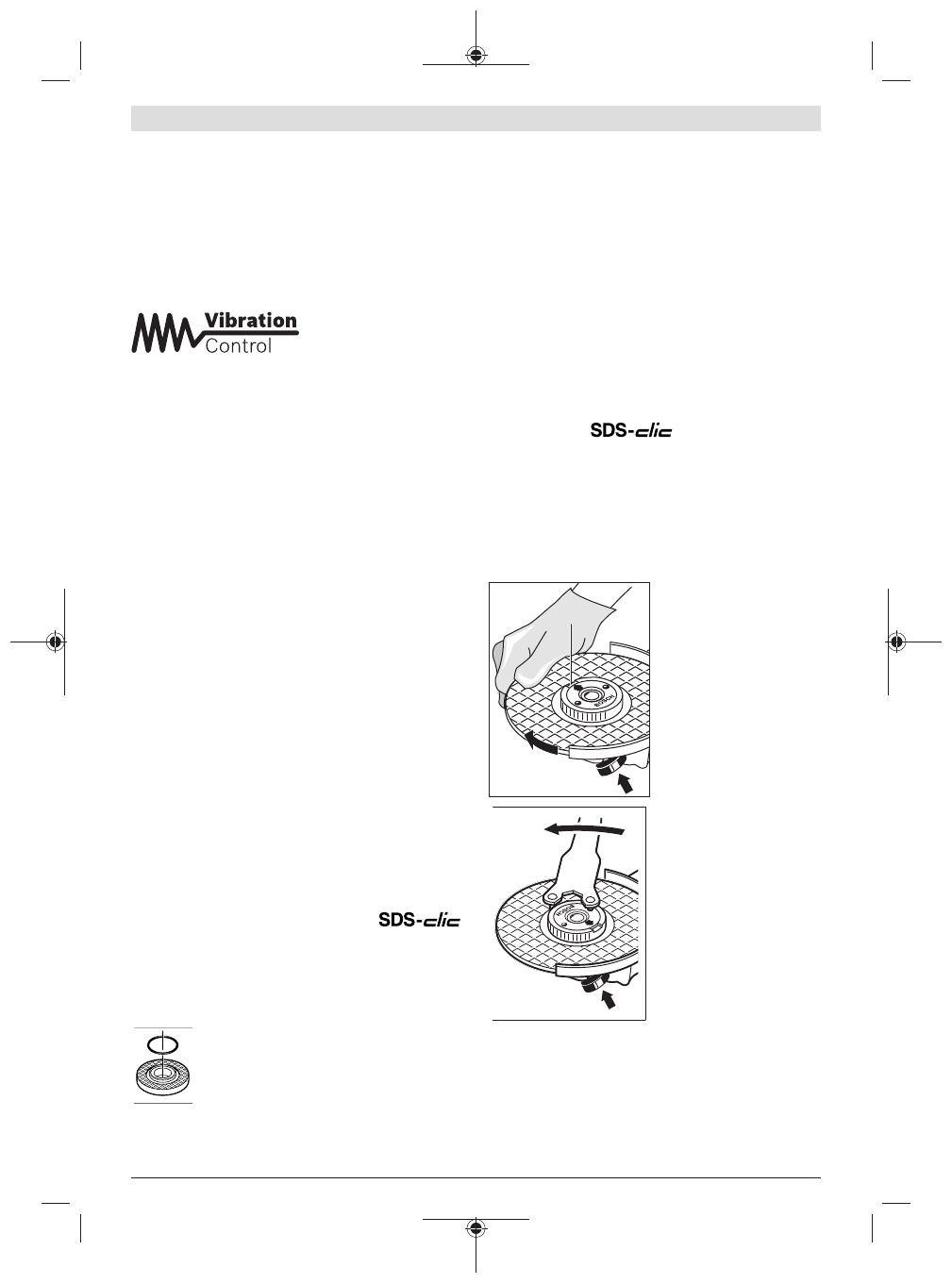

快速夹紧螺母

为了不借助其他工具就可便捷更换磨具，请使用快
速夹紧螺母

(12)

来代替夹紧螺母

(10)

。

u

快速夹紧螺母(12)仅可用于砂轮片或切割片。

只能使用完好无损的快速夹紧螺母(12)。
拧上快速夹紧螺母时请注意，快速夹紧螺母(12)标
记面不得指向砂轮片；箭头必须指向索引标记
(25)。

(25)

按压主轴锁定键

(1)

来固

定研磨主轴。固定快速
夹紧螺母时，请顺时针
用力旋转砂轮片。

如果安装正确而且快速
夹紧螺母未损坏，就可
以用手逆时针方向松开
滚花圆环。

对于卡住的

快速夹紧螺母，不要用
钳子而是要用双销扳手
松开。

请参考插图安装

双销扳手。

允许使用的磨具

您可以使用本说明书中提到的所有磨具。
所用磨具的许可转速[转/分钟]或圆周转速[米/秒]必
须和以下表格中的数据一致。
因此，请遵守磨具标签上所允许的

转速或圆周速

度

。
