Bahasa Indonesia |

73

Gagang tambahan peredam getaran akan mengurangi vibrasi
yang terjadi sehingga pekerjaan menjadi lebih nyaman dan
aman.

u

Hanya gunakan perkakas listrik dengan gagang
tambahan

(4)

.

u

Janganlah sekali-kali mengubah gagang tambahan.

Gagang tambahan yang rusak tidak boleh digunakan lagi.

Pelindung tangan

u

Saat melakukan pekerjaan dengan piringan karet

(18)

atau dengan mangkuk sikat kawat/piringan sikat/
piringan dengan ampelas yang berlapis-lapis, pasang
selalu pelindung tangan

(16)

.

Kencangkan pelindung tangan

(16)

 bersama dengan gagang

tambahan

(4)

.

Memasang alat kerja

u

Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.

u

Jangan memegang mata gerinda dan mata potong
sebelum alat-alat tersebut menjadi dingin.

 Piringan-

piringan ini menjadi sangat panas selama
penggunaannya.

Bersihkan spindel gerinda

(5)

 dan semua bagian yang akan

dipasang .
Untuk memasang dan melepas alat kerja, tekan tombol
penahan spindel

(1)

,untuk menahan spindel gerinda.

u

Hanya gerakkan tombol penahan spindel gerinda jika
spindel tidak berputar.

Jika tidak, perkakas listrik dapat

rusak.

Mata gerinda/cakram potong

Perhatikan ukuran alat gerinda. Diameter lubang harus
sesuai dengan flensa pemasang. Jangan menggunakan
adaptor atau reducer.
Saat menggunakan cakram potong intan, pastikan bahwa
tanda panah arah putaran pada cakram potong intan dan
arah putaran pada perkakas listrik (lihat tanda panah arah
putaran pada kepala gigi) telah sesuai.
Urutan pemasangannya dapat dilihat pada halaman
bergambar.
Untuk memasang cakram gerinda/cakram potong, pasang
mur penjepit

(10)

 dan kencangkan dengan kunci lubang

ganda (lihat „ Mur penjepitan cepat

 “,

Halaman 73).

u

Setelah memasang alat kerja dan menghidupkan
perkakas, periksa apakah alat kerja sudah
dipasangkan dengan benar dan dapat berputar secara
bebas. Perhatikan agar alat kerja tidak menyinggung
kap pelindung atau bagian-bagian lainnya.

Di dalam flensa pemasangan

(8)

 dipasang

sebuah bahan sintetik (ring-O) di sekitar flensa
pemusat.

Jika ring-O tidak ada atau rusak,

flensa pemasangan

(8)

 harus diganti sebelum

menggunakan perkakas lebih lanjut.

Piringan dengan amplas yang berlapis-lapis

u

Untuk pekerjaan dengan piringan dengan ampelas
yang berlapis-lapis, selalu pasang pelindung tangan
(16)

.

Cakram gerinda karet

u

Untuk pekerjaan dengan piringan karet

(18)

, selalu

pasang pelindung tangan(16).

Urutan pemasangannya terlihat pada halaman bergambar.
Sebelum memasang cakram gerinda karet

(18)

, pasang

kedua pengatur jarak

(17)

 pada spindel gerinda

(5)

.

Pasang mur bulat

(20)

 dan kencangkan dengan kunci lubang

ganda.

Sikat kawat berbentuk mangkuk/piringan sikat

u

Untuk pekerjaan dengan sikat kawat berbentuk
mangkuk/piringan sikat, selalu pasang pelindung
tangan

(16).

Urutan pemasangannya terlihat pada halaman bergambar.
Sikat kawat berbentuk mangkuk/piringan sikat harus
dipasang sedemikian rupa pada spindel gerinda sehingga
sikat benar-benar terpasang pada flensa spindel gerinda
pada ujung ulir spindel gerinda. Kencangkan sikat kawat/
piringan sikat dengan kunci pas.

Mur penjepitan cepat

Untuk mengganti alat gerinda dengan mudah tanpa
menggunakan perkakas lainnya, mur penjepit

(10)

 dapat

digunakan sebagai ganti mur penjepitan cepat

(12)

.

u

Mur quick-clamping

(12)

hanya boleh digunakan pada

mata gerinda atau cakram potong.

Hanya gunakan mur quick-clamping

(12) yang mulus dan

sesuai.
Saat memasang mur, pastikan sisi mur yang berlabel
(12)

tidak menghadap mata gerinda; panah harus

mengarah pada tanda indeks(25)

.

(25)

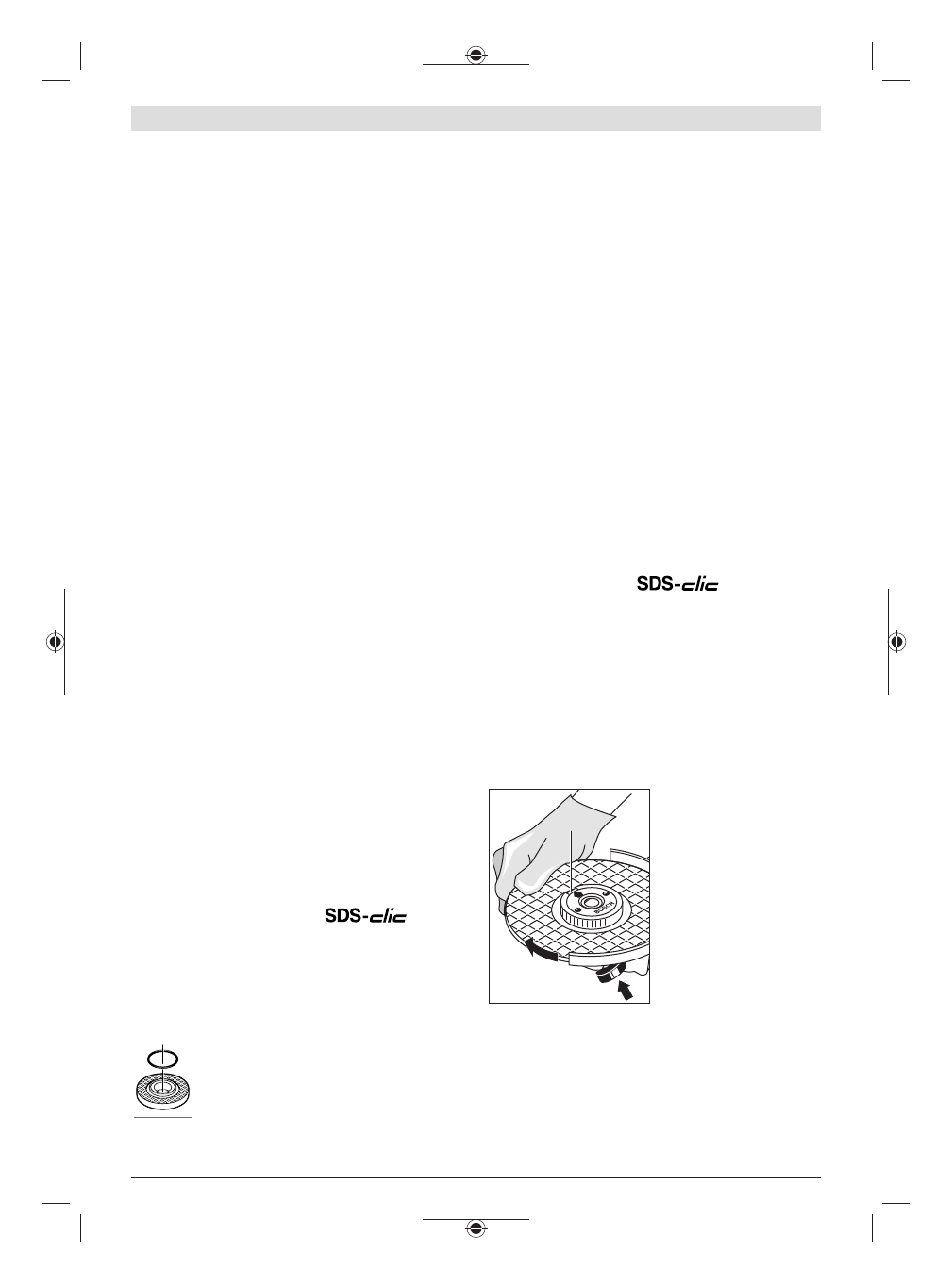

Tekan tombol penahan
spindel

(1)

 untuk menahan

spindel gerinda. Untuk
mengencangkan mur
penjepitan cepat, putar
mata gerinda searah jarum
jam dengan kuat.
