Chắn Bảo Vệ Dùng Để Cắt

u

Khi cắt bằng chất liệu mài nén kết, luôn luôn
sử dụng chắn bảo vệ để cắt (14).

u

Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.

Chắn bảo vệ dùng để cắt (14) được lắp vào giống
như cách lắp chắn bảo vệ dùng để chà nhám (6).

Chụp hút dùng khi cắt có mấu dưỡng
Chụp hút dùng khi cắt có mấu dưỡng (22) được lắp
vào giống như cách gắn chắn bảo vệ dành cho gia
công mài (6).

Tay nắm phụ

u

Chỉ vận hành máy của bạn khi đã gắn tay
nắm phụ (4).

Vặn tay nắm phụ vào (4) ở bên phải hay trái đầu
máy tùy theo cách thức thao tác.

Tay Nắm Phụ Chống Rung

Vặn tay nắm phụ vào
(4) ở bên phải hay trái
đầu máy tùy theo cách
thức thao tác.

Tay nắm phụ chống rung làm giảm sự rung động,
làm cho việc vận hành thêm phần dễ chịu và an
toàn.

u

Chỉ vận hành máy của bạn khi đã gắn tay
nắm phụ (4).

u

Không được làm thay đổi tay nắm phụ bất cứ
điều gì.

Không được tiếp tục sủ dụng tay nắm phụ nếu
đã bị hư hỏng.

Chắn Bảo Vệ Tay

u

Dùng cho việc vận hành với dĩa chà cao su
(18) hay với bàn chải kim loại/bàn chải dĩa/dĩa
chà gấp nếp, luôn luôn gắn chắn bảo vệ tay
vào (16).

Chắn bảo vệ tay (16) được bắt chặt cùng với tay
nắm phụ (4).

Lắp Dụng Cụ Mài

u

Trước khi tiến hành bất cứ việc gì trên máy,
kéo phích cắm điện nguồn ra.

u

Không được chạm vào đĩa mài hay đĩa cắt
trước khi các đĩa này đã nguội. Đĩa có thể trở
nên rất nóng trong lúc hoạt động.

Làm sạch trục máy mài (5) và tất cả bộ phận sắp
được lắp vào.
Để cặp chặt hay tháo lỏng dụng cụ mài, khóa trục
máy mài bằng nút khóa trục (1).

u

Chỉ cho nút khóa trục hoạt động khi trục máy
mài đã đứng yên. Nếu không, máy có thể bị làm
hỏng.

Dĩa Mài/Cắt
Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường
kích của lỗ lắp dụng cụ phải vừa khít với bích lắp

dụng cụ mà không có khe hở. Không được sử dụng
bộ phận thu nhỏ hay bộ phận tiếp hợp.
Khi sử dụng dĩa cắt kim cương, hãy lưu ý mũi tên
chỉ chiều quay trên dĩa cắt kim cương và chiều
quay của dụng cụ điện phải cùng chiều (xem phần
mũi tên chỉ chiều quay in dập trên đầu máy).
Xem trang đồ họa để biết các bước lắp ráp.
Để vặn chặt dĩa mài/cắt, vặn đai ốc chặn vào (10)
và siết chặt lại bằng chìa vặn hai chấu (xem „ Đai
ốc khóa nhanh

 “, Trang 82).

u

Sau khi lắp dụng cụ mài và trước khi mở
máy, kiểm tra xem dụng cụ mài có lắp vào
đúng cách không và có thể quay tự do
không. Đảm bảo dụng cụ mài không chạm
vào chắn bảo vệ hay các bộ phận khác.

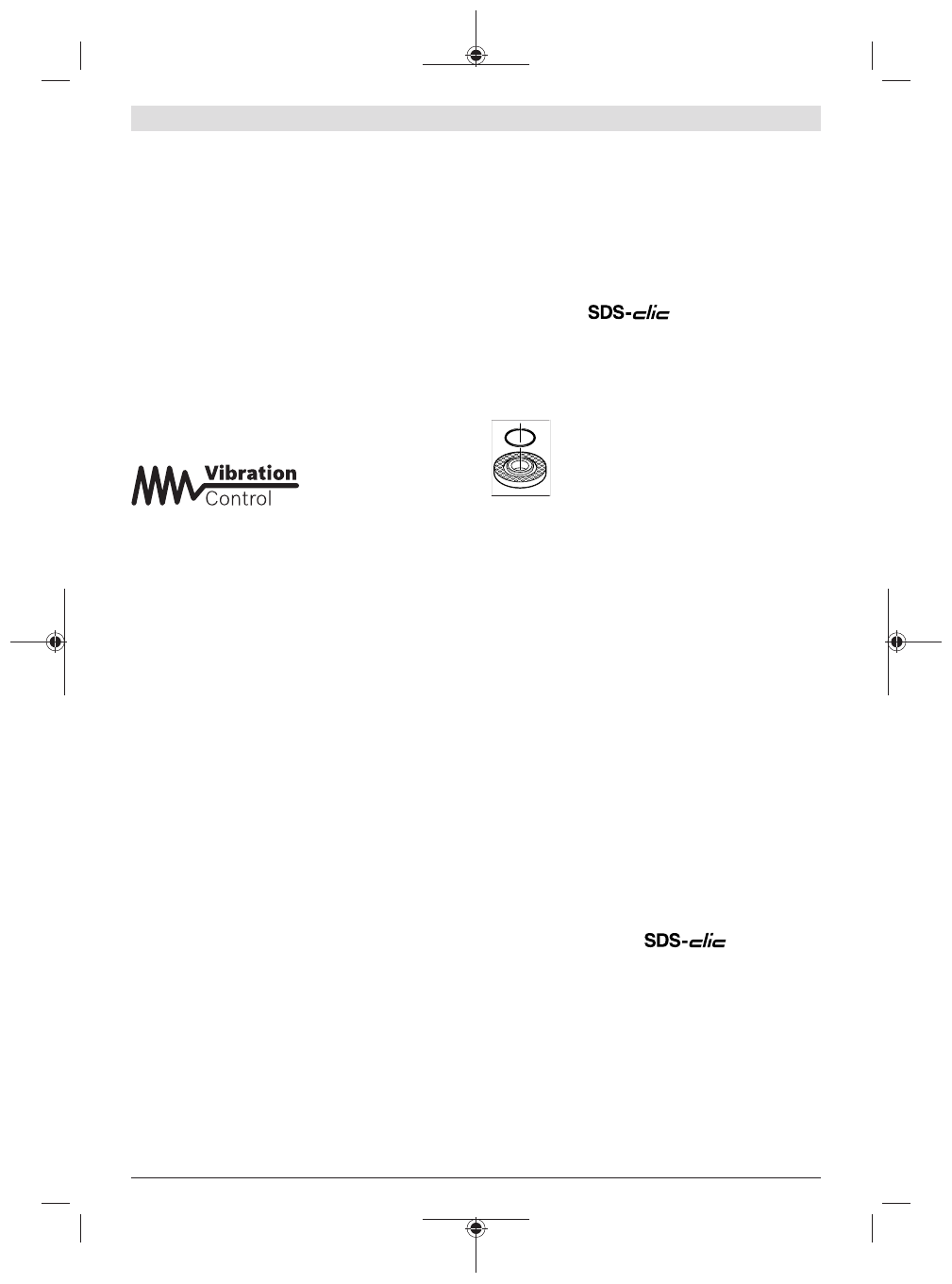

Trong mặt bích (8) chi tiết bằng nhựa
(vòng đệm chữ O) được lắp vào vành
định tâm. Thiếu vòng đệm chữ O
hoặc nó bị hư hại, nhất định phải thay
thế mặt bích tiếp nhận (8) trước khi sử
dụng tiếp.

Dĩa chà gấp nếp

u

Để vận hành với dĩa chà gấp nếp, hãy luôn
gắn chắn bảo vệ tay vào (16).

Dĩa Chà Cao Su

u

Để vận hành với dĩa chà cao su (18) luôn gắn
chắn bảo vệ tay vào (16).

Xem trang hình ảnh để biết các bước lắp ráp.
Trước khi lắp dĩa chà cao su (18) hãy đặt 2 miếng
đệm (17) lên trục máy mài (5).
Hãy vặn đai ốc tròn (20) vào và siết chặt lại bằng
chìa vặn hai chấu.

Bàn Chải kim loại/Bàn Chải Dĩa

u

Để vận hành với bàn chải kim loại hoặc bàn
chải đĩa, hãy luôn gắn chắn bảo vệ tay vào
(16).

Xem trang hình ảnh để biết các bước lắp ráp.
Bàn chải kim loại/bàn chải dĩa phải vặn được hết
vào tận vòng ren cuối của trục máy mài cho đến
khi nằm chắc sát vào bích lắp của trục máy mài.
Siết chặt bàn chải kim loại/bàn chải dĩa lại bằng
khóa mở miệng hai chấu.

Đai ốc khóa nhanh

Để thay dụng cụ mài một cách nhanh chóng mà
không cần sử dụng các dụng cụ khác bạn có thể
sử dụng đai ốc khóa nhanh thay vì đai ốc chặn (10)
(12).

u

Chỉ được sử dụng đai ốc khóa nhanh (12)
cho đĩa mài hoặc đĩa cắt.

Chỉ sử dụng đai ốc khóa nhanh không bị hư hại
và không lỗi (12).
Khi vặn vít hãy đảm bảo rằng phía dán nhãn
của đai ốc khóa nhanh (12) không hướng về
