108
| Hrvatski
1 609 929 S70 | (24.5.11)
Bosch Power Tools
Usisna hauba za rezanje sa vodilicama
Usisna hauba za rezanje sa vodilicama
21
montira se kao
štitnik za brušenje
12
.
Usisna hauba za brušenje
Za brušenje bez razvijanja prašine obojanih i lakiranih
površina i plastike sa lončastim brusom
9
ili sa gumenim
brusnim tanjurom
17
sa brusnim listom
18
, možete
primijeniti usisnu haubu
7
. Usisna hauba
7
nije prikladna za
obradu metala.
Na usisnu haubu
7
može se priključiti prikladni Bosch
usisavač prašine.
Usisna hauba
7
se montira kao i štitnik
12
. Vijenac četkica je
zamjenjiv.
Dodatna ručka
f
Vaš električni alat koristite samo s dodatnom ručkom
5.
Dodatnu ručku
5
uvijte na glavu prijenosnika desno ili lijevo,
ovisno od načina rada.
Zaštita ruku
f
Za radove sa gumenim brusnim tanjurom 17 ili sa
lončastom četkom/pločastom četkom/lepezastom
brusnom pločom uvijek montirajte štitnik za ruke 16.
Štitnik za ruke
16
pričvrstite sa dodatnom ručkom
5
.
Montaža brusnih alata
f
Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
f
Brusne ploče i brusne ploče za rezanje kod rada se jako
zagriju, te ih ne treba dirati prije nego što se ohlade.
Očistite brusno vreteno
6
i sve dijelove koje treba montirati.
Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena
2
.
f
Tipku za utvrđivanje vretena pritisnite samo dok
brusno vreteno miruje.
Električni alat bi se inače mogao
oštetiti.
Brusne ploče/Brusne ploče za rezanje
Pazite na dimenzije brusnih alata. Promjer otvora mora
odgovarati steznoj prirubnici. Ne koristite adapter ili
redukcijski element.
Kod primjene dijamantnih ploča za rezanje pazite da se
poklopi strelica smjera rotacije na dijamantnoj ploči za
rezanje sa smjerom rotacije električnog alata (vidjeti smjer
rotacije na glavi prijenosnika).
Redoslijed montaže je vidljiv na stranici sa slikama.
Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu
10
i stegnite je sa račvastim ključem, vidjeti poglavlje,
vidjeti poglavlje
„
Brzostežuća matica
“
.
f
Nakon montaže brusnog alata, prije uključivanja
provjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

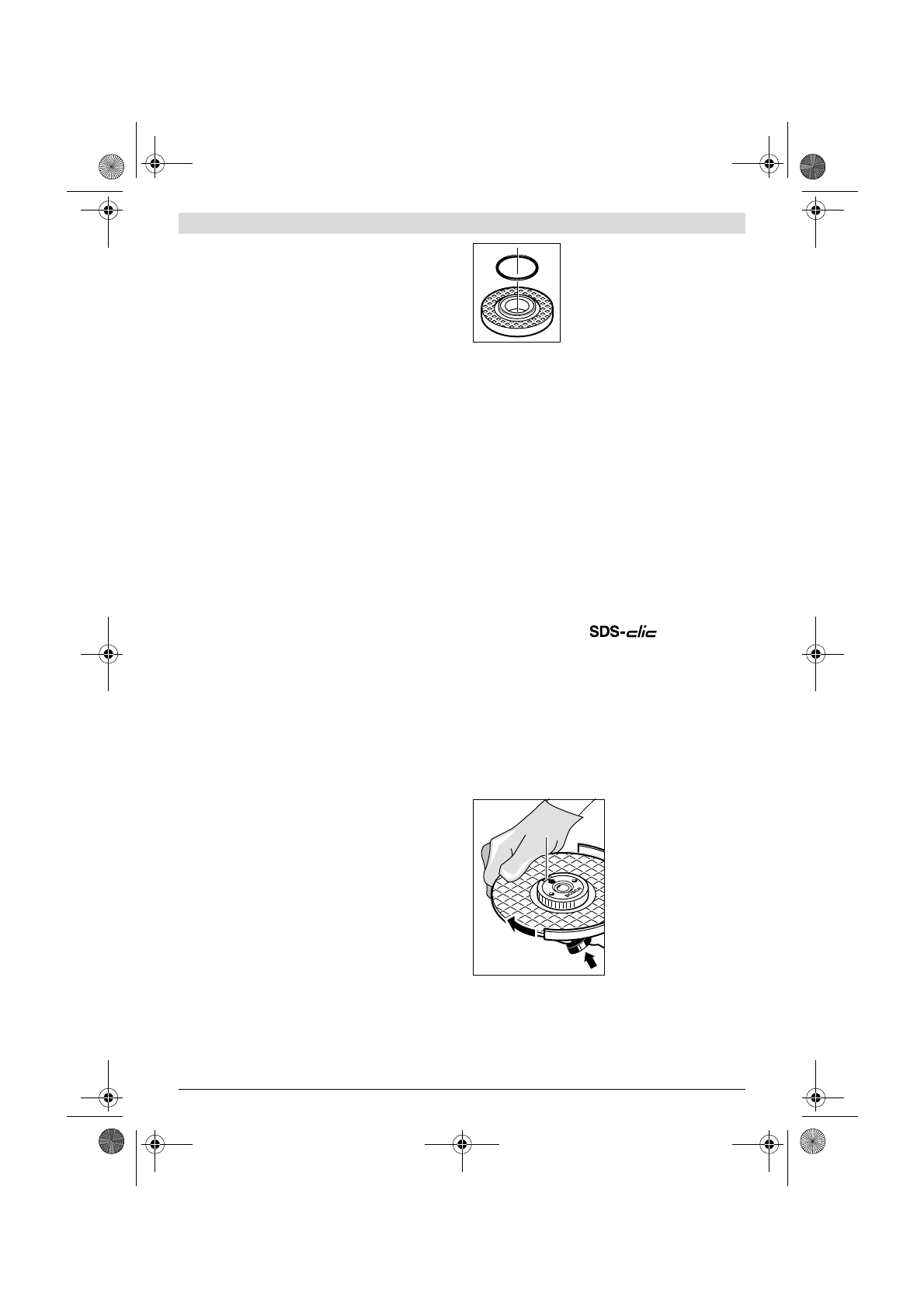

U steznoj prirubnici
8
oko naslona za
centriranje ugrađen je plastični dio (O-
prsten).
Ako O-prsten nedostaje ili je
oštećen,
prije daljnje primjene, stezna
prirubnica
8
se mora neizostavno
zamijeniti.
Lepezasta brusna ploča
f
Za radove sa lepezastom brusnom pločom montirajte
uvijek štitnik za ruke 16.
Gumeni brusni tanjur
f
Za radove sa gumenim brusnim tanjurom 17 montirajte
uvijek štitnik za ruke 16.
Redoslijed montaže je vidljiv na stranici sa slikama.
Navrnite okruglu maticu
19
i stegnite je račvastim ključem.
Lončaste četke/pločaste četke
f
Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 16.
Redoslijed montaže je vidljiv na stranici sa slikama.
Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.
Brzostežuća matica
Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice
10
primijeniti
brzostežuću maticu
11
.
f
Brzostežuća matica 11 smije se koristiti samo za
brusne ploče ili ploče za rezanje.
Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 11.
Kod navrtanja pazite da strana brzostežuće matice 11 sa
oznakom ne bude okrenuta na stranu brusne ploče;
strelica mora biti okrenuta prema indeks znaku 24.
Za zaustavljanje vretena
pritisnite tipku za
uglavljivanje vretena
2
. Za
stezanje brzostežuće matice
okrenite brusnu ploču snažno
u smjeru kazaljke na satu.
24
