| Magyar
1 609 929 S70 | (24.5.11)
Bosch Power Tools
Összeszerelés
A védőberendezések felszerelése
f
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Megjegyzés:
Ha a csiszolótárcsa üzem közben eltörött, vagy
ha a védőbúra vagy az elektromos kéziszerszám felvevő
egységei megrongálódtak, az elektromos kéziszerszámot
azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a
„Vevőszolgálat és tanácsadás“ fejezetben.

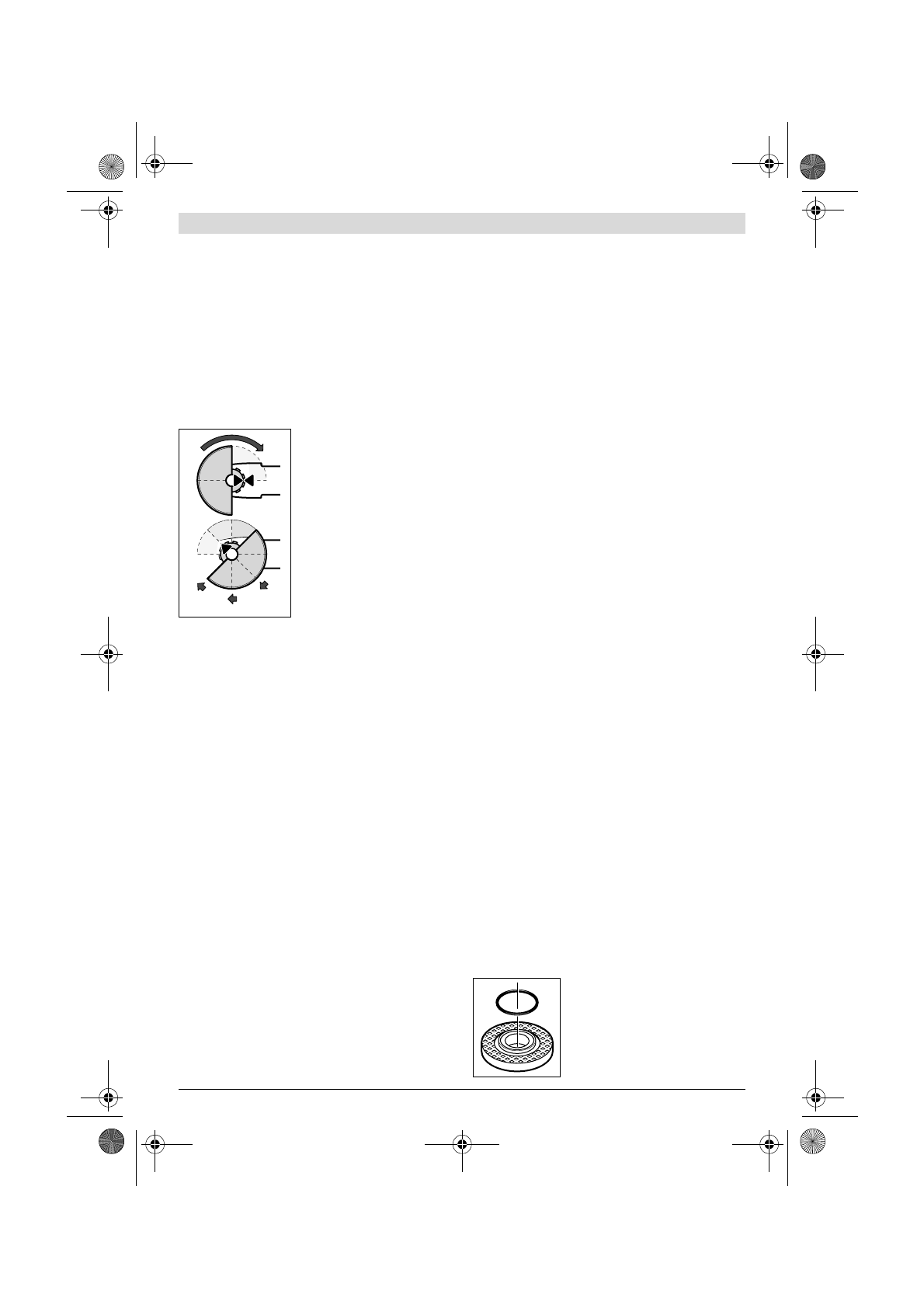

Védőbúra csiszoláshoz
Helyezze fel a
12
védőbúrát az
ábrán látható módon az
orsónyakra. A védőburkolaton
található háromszögletű
jelzéseknek egybe kell esniük a
hajtóműfejen található megfelelő
jelölésekkel.
Nyomja rá a
12
védőbúrát az
orsónyakra, amíg a védőbúra
pereme fel nem fekszik az
elektromos kéziszerszám
karimájára, majd fordítsa el a
védőbúrát, amíg az jól hallhatóan
be nem ugrik a helyére.
A
12
védőbura helyzetét a munka adottságainak megfelelően
kell megválasztani. Nyomja el ehhez felfelé az
1
reteszelés
feloldó kart és fordítsa el a
12
védőburát a kívánt helyzetbe.
f
Állítsa úgy be a 12 védőbúrát, hogy a kezelő irányába
ne repülhessen ki szikra.
f
A 12 védőburának csak az 1 reteszelés feloldó kar
működtetése esetén szabad forognia! Ellenkező
esetben az elektromos kéziszerszámot semmi esetre
sem szabad tovább használni, hanem a
vevőszolgálatnál le kell adni.
Tájékoztató:
A
12
védőbúrán található kódoló bütykök
gondoskodnak arról, hogy az elektromos kéziszerszámra csak
arra illő védőbúrát lehessen felszerelni.
Védőbúra daraboláshoz
f
Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 14 védőbúrát.
f
Kőben végzett darabolási munkák esetén mindig
gondoskodjon kielégítő porelszívásról.
A darabolásra szolgáló
14
védőbúrát a csiszolásra szolgáló
12
védőbúrához hasonlóan kell felszerelni.
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló
21
elszívó búrát védőszánnal a
csiszolásra szolgáló
12
védőbúrához hasonlóan kell
felszerelni.
Elszívó búra csiszoláshoz
Festékeknek, lakkoknak és műanyagoknak a
9
csészealakú
keményfém csiszolótárcsával, a
17
gumitányérral a
18
csiszolópapírral együtt történő, kevés port okozó
lecsiszolásához használja a
7
elszívóburát. A
7
elszívóbura
fémek megmunkálására nem alkalmas.
A
7
elszívóburához egy megfelelő Bosch-porszívót lehet
csatlakoztatni.
A
7
elszívóburát a
12
védőburához hasonlóan kell felszerelni.
A kefés koszorú kicserélhető.
Pótfogantyú
f
Az elektromos kéziszerszámot csak az arra felszerelt 5
pótfogantyúval együtt szabad használni.
Csavarja be az
5
pótfogantyút a munkának megfelelő
helyzetben a hajtómű jobb vagy bal oldalába.
Kézvédő
f
A 17 gumi csiszolótányérral vagy a csészelakú kefével/
kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 16.
Rögzítse a
16
kézvédőt az
5
pótfogantyúval.
A csiszolószerszámok felszerelése
f
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
f
A csiszoló- és darabolókorongok a munka során igen
erősen felforrósodhatnak; ne érjen a koronghoz, amíg
az le nem hűlt.
Tisztítsa meg a
6
csiszolóorsót és valamennyi felszerelésre
kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a
2
tengelyrögzítőgombot, hogy ezzel reteszelje a
csiszolótengelyt.
f
A tengelyrögzítőgombot csak teljesen nyugalmi
állapotban lévő csiszolótengely esetén szabad
megnyomni!
Ellenkező esetben az elektromos
kéziszerszám megrongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló
idomot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes
darabolótárcsán megegyezzen az elektromos kéziszerszám
forgásirányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a
10
befogó anyát, lásd
az
„
Gyorsbefogó anya
”
c. szakaszt.
f
A csiszolószerszámok felszerelése után a készülék
bekapcsolása előtt győződjön meg arról, hogy a
csiszolószerszám helyesen van felszerelve és
szabadon forog. Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a védőbúrához vagy
más alkatrészekhez.
A
8
szorítókarimába a központozó
perem körül egy műanyag alkatrész
(O-gyűrű) található.
Ha az O-gyűrű
hiányzik, vagy megrongálódott,
akkor a
8
szorítókarimát a további
használat előtt okvetlenól ki kell
cserélni.
