Ochranný kryt pro dělení
f
Při dělení pomocí vázaných brusných prostředků
používejte vždy ochranný kryt pro dělení 14.
f
Při oddělování v kameni se postarejte o dostatečné
odsávání prachu.
Ochranný kryt pro dělení
14
se namontuje jako ochranný kryt
pro broušení
12
.
Odsávací kryt pro dělení s vodícími saněmi
Odsávací kryt pro dělení s vodícími saněmi
21
se namontuje
jako ochranný kryt pro broušení
12
.
Odsávací kryt pro broušení
Pro nízkoprašné broušení barev, laků a umělých hmot ve
spojení s tvrdokovovými hrncovými kotouči
9
nebo pryžovým
brusným talířem
17
s brusným listem
18
můžete použít
odsávací kryt
7
. Odsávací kryt
7
není vhodný pro opracování
kovů.
Na odsávací kryt
7
lze připojit vhodný vysavač Bosch.
Odsávací kryt
7
se namontuje jako ochranný kryt
12
.
Kartáčový věnec je vyměnitelný.
Přídavná rukojeť
f
Používejte Vaše elektronářadí pouze s přídavnou
rukojetí 5.
Přídavnou rukojeť
5
našroubujte podle způsobu práce vpravo
nebo vlevo na hlavu převodovky.
Ochrana ruky
f
Pro práce s pryžovým brusným talířem 17 nebo s
hrncovým kartáčem/kotoučovým kartáčem/
lamelovým brusným kotoučem vždy namontujte
ochranu ruky 16.
Ochranu ruky
16
upevněte pomocí přídavné rukojeti
5
.
Montáž brusných nástrojů
f
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
f
Brusné a dělící kotouče jsou při práci velmi horké,
nedotýkejte se jich dříve, než zchladnou.
Očistěte brusné vřeteno
6
a všechny montované díly.
Pro upnutí a uvolnění brusných nástrojů stlačte aretační
tlačítko vřetene
2
, aby se brusné vřeteno zaaretovalo.
f
Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene.
Jinak se může elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí
lícovat s upínací přírubou. Nepoužívejte žádné adaptéry nebo
redukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě
převodovky) souhlasily.

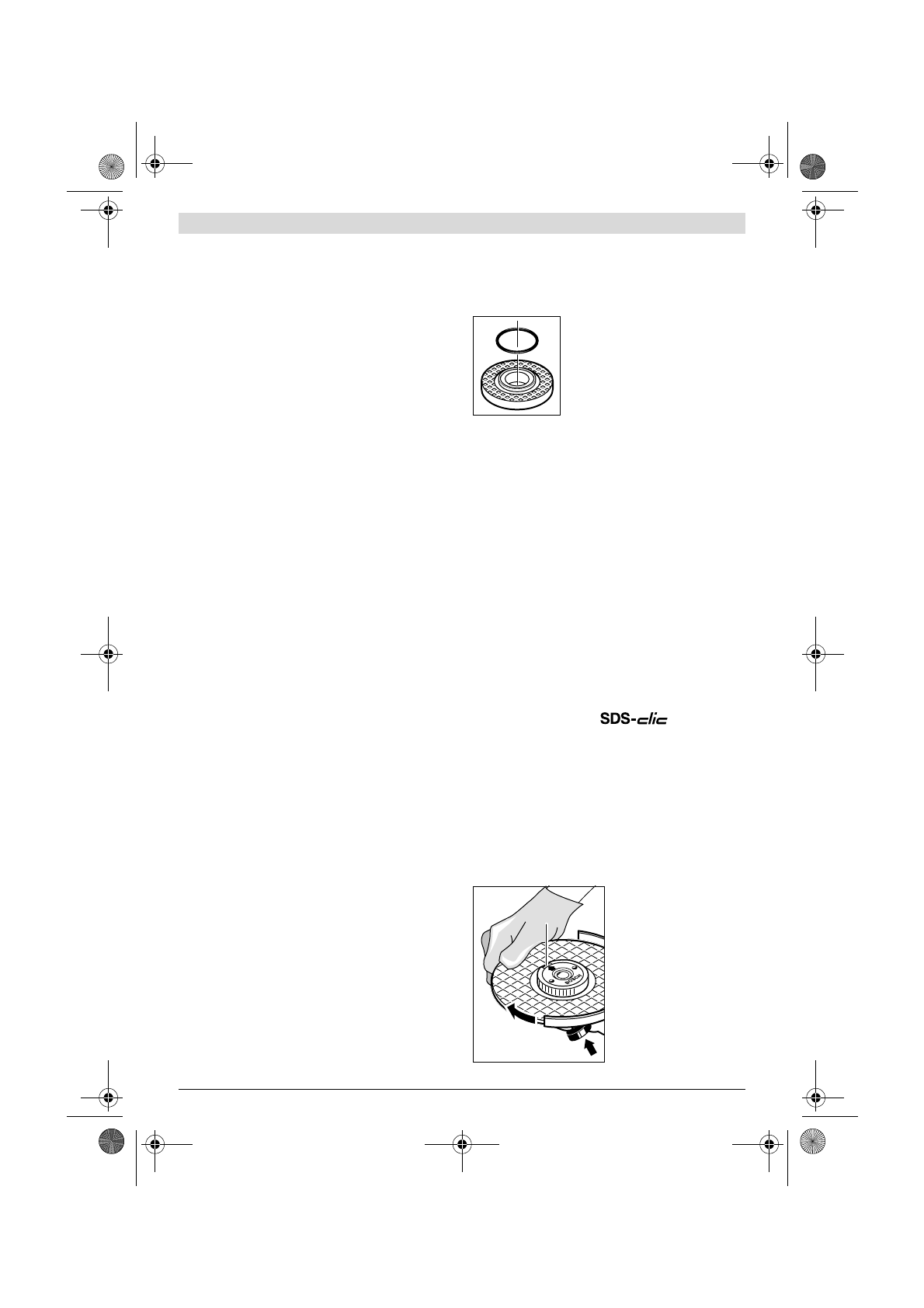

Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici
10
a upněte ji pomocí klíče se dvěma čepy, viz
odstavec
„
Rychloupínací matice
“
.
f
Po montáži brusného nástroje před zapnutím
zkontrolujte, zda je brusný nástroj správně
namontován a může se volně otáčet. Zajistěte, aby se
brusný nástroj nedotýkal ochranného krytu nebo
dalších dílů.
V upínací přírubě
8
je kolem středicího
osazení vložen díl z umělé hmoty (o-
kroužek).
Pokud o-kroužek chybí
nebo je poškozen,
musí být před
dalším používáním upínací příruba
8
bezpodmínečně vyměněna.
Lamelový brusný kotouč
f
Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 16.
Pryžový brusný talíř
f
Pro práce s pryžovým brusným talířem 17 namontujte
vždy ochranu ruky 16.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici
19
a utáhněte ji klíčem se
dvěma čepy.
Hrncový kartáč/kotoučový kartáč
f
Pro práce s hrncovým kartáčem nebo kotoučovým
kartáčem namontujte vždy ochranu ruky 16.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby pevně přiléhal
na přírubě brusného vřetene na konec závitu. Hrncový
kartáč/kotoučový kartáč pevně utáhněte stranovým klíčem.
Rychloupínací matice
K snadné výměně brusných nástrojů bez použití dalších
nástrojů můžete místo upínací matice
10
použít rychloupínací
matici
11
.
f
Rychloupínací matice 11 smí být použita jen pro brusné
nebo dělící kotouče.
Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 11.
Při našroubování dbejte na to, aby popsaná strana
rychloupínací matice 11 neukazovala k brusnému
kotouči; šipka musí ukazovat na indexovou značku 24.
Stlačte aretační tlačítko
vřetene
2
, aby se brusné
vřeteno zajistilo. Pro pevné
utažení rychloupínací matice
otočte brusný kotouč silou ve
směru hodinových ručiček.
24
