Det svingningsniveau, der er angivet i nærværende in-
struktioner, er blevet målt iht. en standardiseret målepro-
ces, og kan bruges til at sammenligne el‑værktøjer. Det er
også egnet til en foreløbig vurdering af svingningsbelastnin-
gen.
Det angivne svingningsniveau repræsenterer de væsentlige
anvendelser af el‑værktøjet. Hvis el‑værktøjet dog anvendes
til andre formål, med afvigende indsatsværktøj eller util-
strækkelig vedligeholdelse, kan svingningsniveauet afvige.
Dette kan føre til en betydelig forøgelse af svingningsbelast-
ningen over hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket el-
ler godt nok kører, men rent faktisk ikke anvendes. Dette kan
føre til en betydelig reduktion af svingningsbelastningen i he-
le arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el‑værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.

Montering

Montering af beskyttelsesanordning

u

Træk stikket ud af stikkontakten, før der udføres ar-
bejde på el‑værktøjet.

Bemærk:

Efter brud på slibeskiven under arbejdet eller be-

skadigelse af holdeanordningerne på beskyttelseskappen/
el-værktøjet skal el-værktøjet omgående sendes til et autori-
seret værksted, adresser se afsnittet "Kundeservice og
anvendelsesrådgivning".

Beskyttelsesskærm til slibning

Sæt beskyttelsesskærmen

(7)

 på spindelhalsen. Tilpas be-

skyttelseskappens

(7)

 position til arbejdsgangens krav. Lås

beskyttelsesskærmen

(7)

 ved at spænde låseskruen

(8)

 ved

hjælp af kombinøglen

(5)

.

u

Indstil beskyttelsesskærmen

(7)

, så betjeningsperso-

nen ikke udsættes for gnistregn.

Bemærk:

Kodeknasterne på beskyttelsesskærmen

(7)

 sik-

rer, at der kun kan monteres en beskyttelsesskærm, som
passer til el-værktøjet.

Beskyttelsesskærm til skæring

u

Brug altid en beskyttelseskappe til skæring ved gen-
nemskæring med bundne slibemidler

(14)

.

u

Sørg for tilstrækkelig støvopsugning, når der skæres i
sten.

Beskyttelsesskærmen til skæring

(14)

 monteres på samme

måde som beskyttelsesskærmen til slibning

(7)

.

Ekstrahåndtag

u

Brug kun dit el-værktøj med ekstrahåndtaget

(4)

.

Skru ekstrahåndtaget

(4)

 på gearhovedet til højre eller ven-

stre, afhængigt af arbejdsmåden.

Håndbeskyttelse

u

Ved arbejde med gummislibetallerken

(17)

eller med

kopbørste/skivebørste/lamelslibeskive skal du altid
montere håndbeskyttelsen

(16)

.

Fastgør håndbeskyttelsen

(16)

 med ekstrahåndtaget

(4)

.

Montering af slibeværktøj

u

Træk stikket ud af stikkontakten, før der udføres ar-
bejde på el‑værktøjet.

u

Rør ikke ved slibe- og skæreskiverne, før de er kølet
af.

 Skiverne bliver meget varmt under arbejdet.

Rengør slibespindlen

(6)

 og alle dele, der skal monteres.

Tryk på spindellåsetasten

(1)

 for at låse slibespindlen ved

fastspænding og frigørelse af slibeværktøjerne.

u

Aktivér kun spindellåsetasten, når slibespindlen står
stille.

Ellers kan el‑værktøjet blive beskadiget.

Slibe-/skæreskive

Vær opmærksom på slibeværktøjernes dimensioner. Huldia-
meteren skal passe til holdeflangen. Brug hverken adaptere
eller reduktionsstykker.
Sørg ved anvendelse af diamantskæreskiver for, at retning-
spilen på diamantskæreskiven og el-værktøjets omdrejnings-
retning (se retningspil på gearhovedet) stemmer overens.
Rækkefølgen ved montering kan ses på grafiksiden.
For at fastgøre slibe-/skæreskiven skal du skrue spænde-
møtrikken

(11)

 på og spænde den fast med kombinøglen, se

afsnittet (se " Lynspændemøtrik

 ", Si-

de 74).

u

Når slibeværktøjet er monteret, kontrolleres det for
korrekt montering og at det kan bevæges frit, før el-
værktøjet tændes. Sørg for, at slibeværktøjet ikke
rager imod beskyttelseskappen eller andre dele.

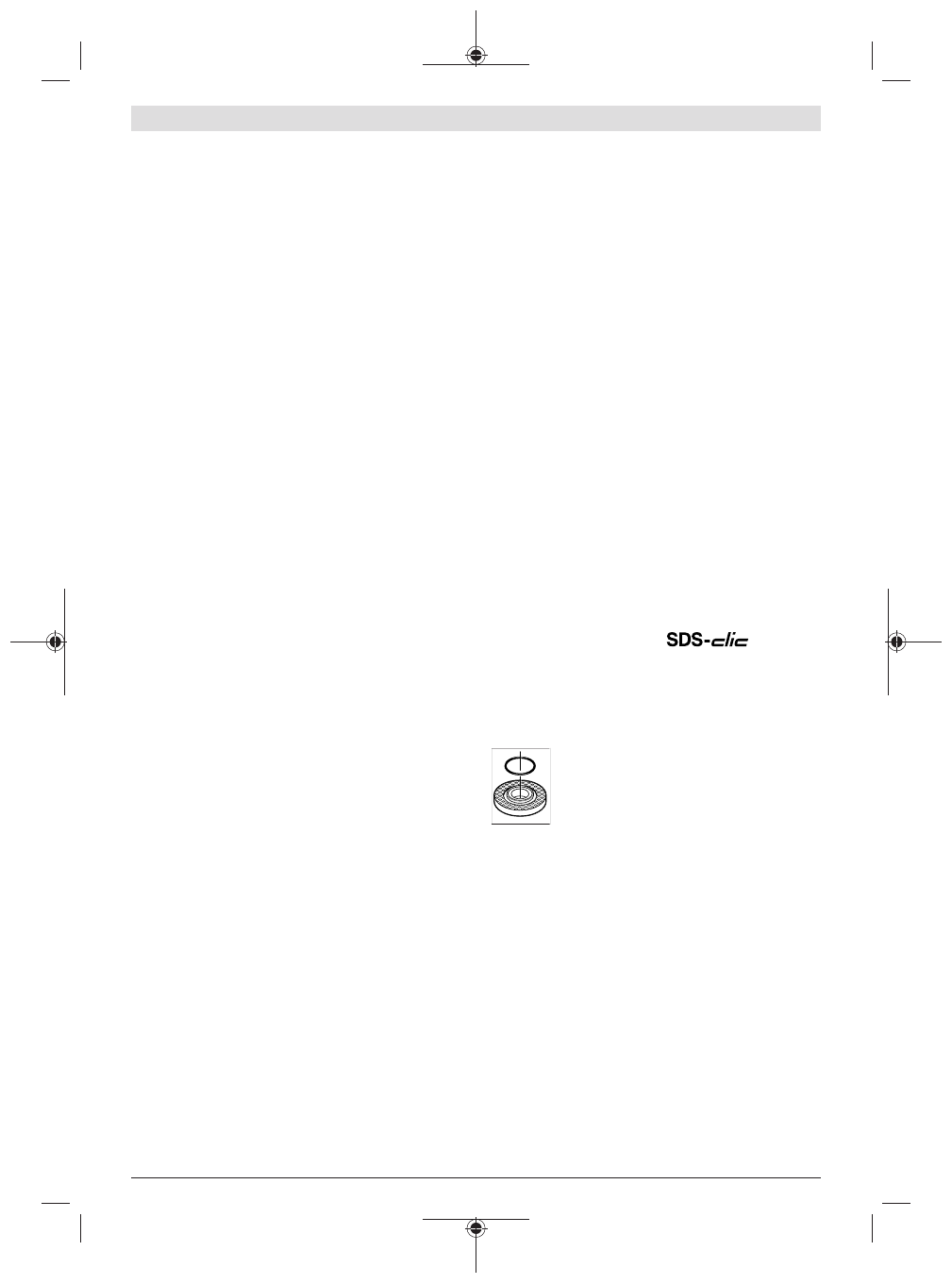

Holdeflange til slibespindel M 14:

 I holde-

flangen

(9)

 er der rundt om centreringskraven

indsat en plastdel (O-ring).

Hvis O-ringen

mangler eller er beskadiget,

 skal holdeflan-

gen

(9)

 altid udskiftes før videre anvendelse.

Lamelslibeskive

u

Ved arbejde med lamelslibeskiven skal du altid monte-
re håndbeskyttelsen

(16)

.

Gummislibetallerken

u

Ved arbejde med gummislibetallerkenen

(17)

skal du

altid montere håndbeskyttelsen (16).

Rækkefølgen ved montering kan ses på grafiksiden.
Skru rundmøtrikken

(19)

 på, og spænd den med kombinøg-

len

(5)

.

Kopbørste/skivebørste

u

Ved arbejde med kopbørste eller skivebørste skal du
altid montere håndbeskyttelsen

(16).

Rækkefølgen ved montering kan ses på grafiksiden.
Kopbørsten/skivebørsten skal kunne skrues så langt ind på
slibespindlen, at den sidder tæt ind til slibespindelflangen
