Štitnik za ruku

u

Za radove s gumenim brusnim tanjurom

(17)

ili s

lončastom četkom/pločastom četkom/lepezastom
brusnom pločom uvijek montirajte štitnik za ruku
(16)

.

Štitnik za ruku

(16)

 pričvrstite s dodatnom ručkom

(4)

.

Montaža brusnih alata

u

Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

u

Ne dirajte brusne i rezne ploče dok se ne ohlade.

Rezne ploče se jako zagriju tijekom rada.

Očistite brusno vreteno

(6)

 i sve dijelove koje treba

montirati.
Za stezanje i otpuštanje brusnih alata pritisnite tipku za
blokadu vretena

(1)

 kako biste fiksirali brusno vreteno.

u

Tipku za blokadu vretena pritisnite samo dok brusno
vreteno miruje.

Električni alat bi se inače mogao oštetiti.

Brusna/rezna ploča

Pridržavajte se dimenzija brusnih alata. Promjer otvora mora
odgovarati prihvatnoj prirubnici. Ne koristite adaptere ili
redukcijske elemente.
Prilikom uporabe dijamantnih reznih ploča pazite na to da se
podudaraju strelica smjera rotacije na dijamantnoj reznoj
ploči i smjer rotacije električnog alata (vidjeti strelicu smjera
rotacije na glavi prijenosnika).
Redoslijed montaže možete vidjeti na stranici sa slikama.
Za pričvršćivanje brusne/rezne ploče navrnite steznu maticu

(11)

 i stegnite je kombiniranim ključem, vidjeti odlomak

(vidi „ Brzostezna matica

 “, Stranica 235).

u

Nakon montaže brusnog alata, prije uključivanja
provjerite je li brusni alat ispravno montiran i može li
se slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

Prihvatna prirubnica za brusno vreteno M
14:

 U prihvatnoj prirubnici

(9)

 je oko obujmice

za centriranje umetnut plastični dio (O-
prsten).

Ako O-prsten nedostaje ili je

oštećen,

 prihvatnu prirubnicu

(9)

 treba

obavezno zamijeniti prije daljnje uporabe.

Lepezasta brusna ploča

u

Za radove s lepezastom brusnom pločom uvijek
montirajte štitnik za ruku

(16)

.

Gumeni brusni tanjur

u

Za radove s gumenim brusnim tanjurom

(17)

uvijek

montirajte štitnik za ruku (16).

Redoslijed montaže možete vidjeti na stranici sa slikama.
Navrnite okruglu maticu

(19)

 i stegnite je kombiniranim

ključem

(5)

.

Lončasta četka/pločasta četka

u

Za radove s lončastom četkom ili pločastom četkom
uvijek montirajte štitnik za ruku

(16).

Redoslijed montaže možete vidjeti na stranici sa slikama.

Lončasta četka/pločasta četka mora se toliko navrnuti na
brusno vreteno da naliježe na prirubnicu brusnog vretena na
kraju navoja brusnog vretena. Lončastu četku/pločastu
četku stegnite viličastim ključem.

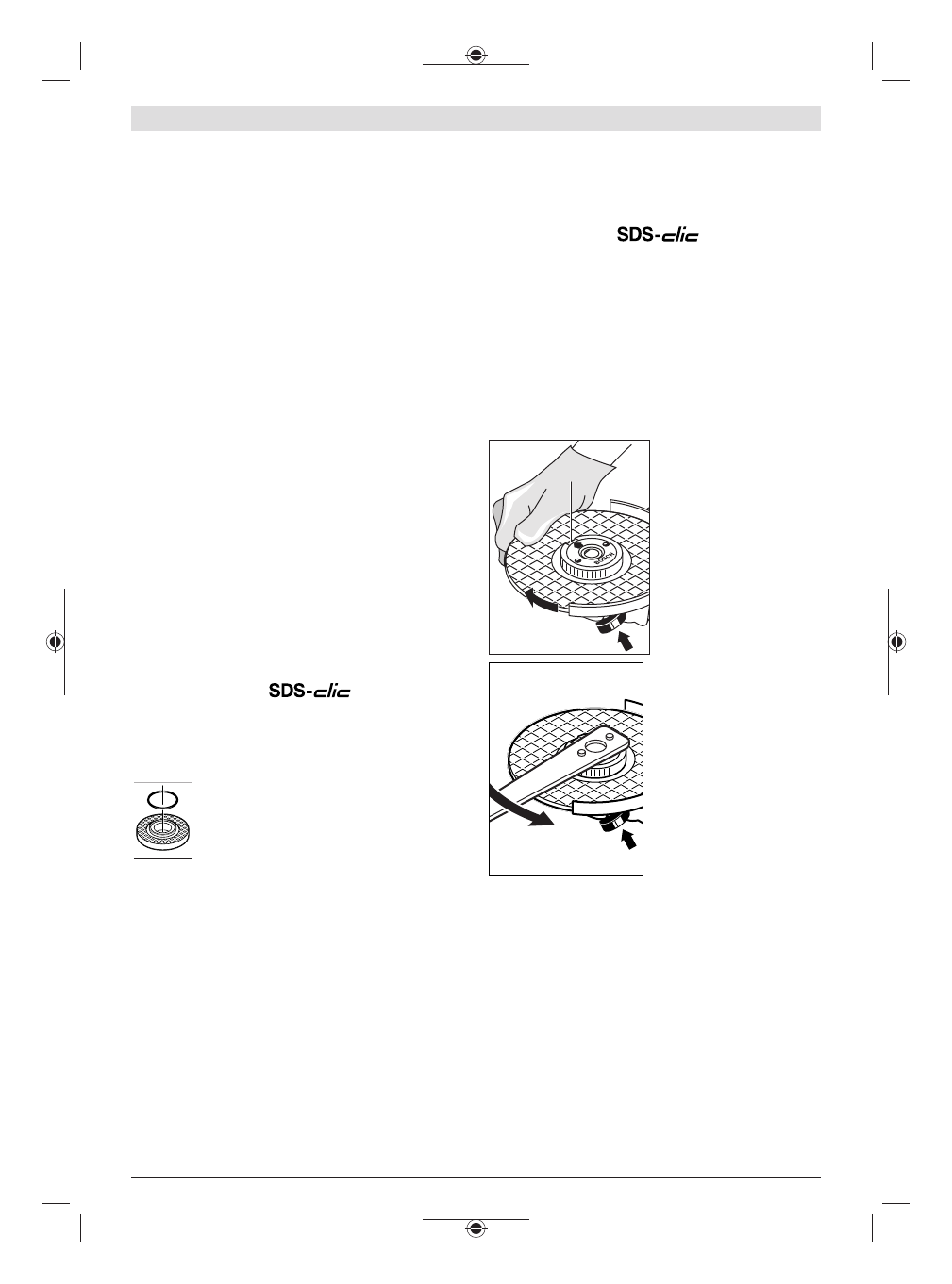

Brzostezna matica

Za jednostavnu zamjenu brusnog alata bez uporabe drugog
alata, možete umjesto stezne matice

(11)

 koristiti

brzosteznu maticu

(12)

.

u

Brzostezna matica

(12)

smije se koristiti samo za

brusne ili rezne ploče.

Koristite samo besprijekornu, neoštećenu brzosteznu
maticu

(12).

Pri navrtanju pazite da strana brzostezne matice

(12)

s

oznakom nije okrenuta prema brusnoj ploči; strelica
mora biti okrenuta prema oznaci indeksa (22).

(22)

Pritisnite tipku za blokadu
vretena

(1)

 kako biste

fiksirali brusno vreteno. Za
stezanje brzostezne matice
okrenite brusnu ploču
snažno u smjeru kazaljke na
satu.

Pravilno pričvršćenu,
neoštećenu brzosteznu
maticu možete ručno
otpustiti okretanjem
nazubljenog prstena u
smjeru suprotnom od
kazaljke na satu.

Brzosteznu maticu s
čvrstim dosjedom nikada
ne otpuštajte kliještima,
nego upotrijebite
kombinirani ključ.

 Stavite

kombinirani ključ kao što je

prikazano na slici.

Dopušteni brusni alati

Možete koristiti sve brusne alate navedene u ovim uputama
za uporabu.
Dopušteni broj okretaja [min

-1

] odnosno obodna brzina [m/

s] korištenih brusnih alata mora barem odgovarati podacima
u sljedećoj tablici.
Stoga se pridržavajte dopuštenog

broja okretaja odnosno

obodne brzine

 na naljepnici brusnog alata.
