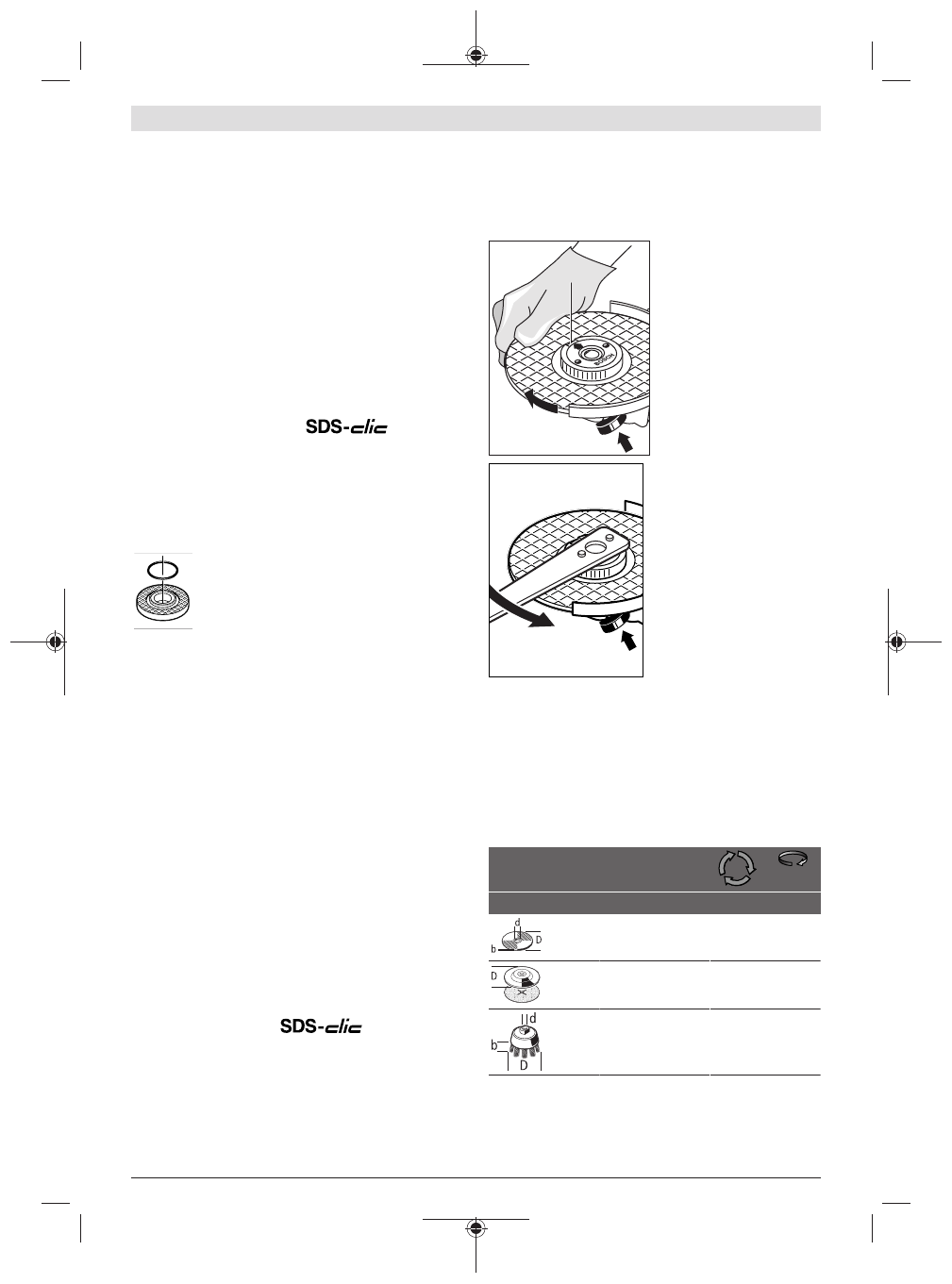

134

 | Čeština

u

Aretační tlačítko vřetena ovládejte, jen když je brusné
vřeteno zastavené.

Jinak se může elektronářadí

poškodit.

Brusný/dělicí kotouč

Dbejte na rozměry brusných nástrojů. Průměr otvoru musí
odpovídat upínací přírubě. Nepoužívejte adaptéry ani
redukce.
Při používání diamantových rozbrušovacích kotoučů dbejte
na to, aby se šipka směru otáčení na diamantovém
rozbrušovacím kotouči shodovala se směrem otáčení
elektrickém nářadí (viz šipka směru otáčení na hlavě
převodovky).
Pořadí při montáži je vyobrazené na stránce s obrázky.
Pro upevnění brusného/rozbrušovacího kotouče našroubujte
upínací matici

(11)

 a utáhněte ji kombinovaným klíčem, viz

část (viz „ Rychloupínací matice

 “,

Stránka 134).

u

Po montáži brusného nástroje před zapnutím
zkontrolujte, zda je brusný nástroj správně
namontovaný a zda se může volně otáčet. Zajistěte,
aby se brusný nástroj nedotýkal ochranného krytu
nebo dalších dílů.

Upínací příruba pro brusné vřeteno M 14:

V upínací přírubě

(9)

 je okolo středicího

nákružku nasazený plastový díl (těsnicí
kroužek).

Pokud těsnicí kroužek chybí nebo

je poškozený

, musí se upínací příruba

(9)

před dalším používáním bezpodmínečně vyměnit.

Vějířový brusný kotouč

u

Při práci s vějířovým brusným kotoučem vždy
namontuje ochranu rukou

(16)

.

Gumový brusný talíř

u

Při práci s gumovým brusným talířem

(17)

vždy

namontuje ochranu rukou (16).

Pořadí při montáži je vyobrazené na stránce s obrázky.
Našroubujte kruhovou matici

(19)

 a utáhněte ji

kombinovaným klíčem

(5)

.

Hrncový kartáč / kotoučový kartáč

u

Při práci s hrncovým kartáčem nebo kotoučovým
kartáčem vždy namontuje ochranu rukou

(16).

Pořadí při montáži je vyobrazené na stránce s obrázky.
Hrncový kartáč / kotoučový kartáč musí být možné na brusné
vřeteno našroubovat natolik, aby pevně doléhal k přírubě
brusného vřetena na konci závitu brusného vřetena.
Utáhněte hrncový kartáč / kotoučový kartáč stranovým
klíčem.

Rychloupínací matice

Pro jednoduchou výměnu brusného vřetena bez použití
dalších nástrojů můžete místo upínací matice

(11)

 použít

rychloupínací matici

(12)

.

u

Rychloupínací matice

(12)

se smí používat pouze pro

brusné nebo dělicí kotouče.

Používejte pouze bezvadné, nepoškozené rychloupínací
matice

(12).

Při našroubování dbejte na to, aby popsaná strana
rychloupínací matice

(12)

nesměřovala k brusnému

kotouči; šipka musí ukazovat na indexovou značku (22).

(22)

Stiskněte aretační tlačítko
vřetena

(1)

, abyste brusné

vřeteno zablokovali. Pro
utažení rychloupínací
matice otáčejte silou
brusným kotoučem po
směru hodinových ručiček.

Řádně upevněnou,
nepoškozenou
rychloupínací matici můžete
povolit rukou otáčením
rýhovaného kroužku proti
směru hodinových ručiček.

Zaseknutou rychloupínací
matici nikdy nepovolujte
kleštěmi, nýbrž použijte
kombinovaný klíč.

Nasaďte kombinovaný klíč
podle znázornění na
obrázku.

Schválené brusné nástroje

Můžete používat všechny brusné nástroje uvedené v tomto
návodu k obsluze.
Přípustné otáčky [ot/min], resp. přípustná obvodová
rychlost [m/s] použitých brusných nástrojů musí odpovídat
minimálně údajům v následující tabulce.
Zohledněte proto přípustné

otáčky, resp. obvodovou

rychlost

 na etiketě brusného nástroje.

max. [mm]

[mm]

D

b

d

[ot/min] [m/s]

115

125

7

7

22,2

22,2

11 000

11 000

80

80

115

125

–

–

–

–

11 000

11 000

80

80

75

30

M 14

11 000

45

Otočení převodové hlavy

u

Před každou prací na elektronářadí vytáhněte
zástrčku ze zásuvky.
