 Русский |

47

Bosch Power Tools

1 609 92A 1G6 | (20.1.16)

Установка/смена рабочего инструмента (AutoClic)

(см. рис. A и B)

Выньте возможно уже установленный рабочий инстру-

мент.
Для этого откройте рычаг AutoClic

1

 до упора. Рабочий ин-

струмент отбрасывается.
Положите рабочий инструмент на ровную поверхность.

Вожмите электроинструмент под необходимым углом

сверху в рабочий инструмент, чтобы он отчетливо вошел в

зацепление (см. рис. на странице с рисунками, маркиров-

ка на рабочем инструменте видна сверху).



Проверяйте прочную посадку рабочего инструмен-

та.

Неправильно или ненадежно закрепленные рабо-

чие инструменты могут во время работы разболтаться и

подвергнуть Вас опасности.

Монтаж и настройка ограничителя глубины

Ограничитель глубины

12

 можно использовать при рабо-

тах с сегментными полотнами.
Выньте возможно уже установленный рабочий инструмент.
Наденьте ограничитель глубины

12

 стороной с маркиров-

кой вверх через патрон

7

 до упора на головку редуктора

электроинструмента.
Ограничитель глубины рассчитан на следующую глубину

пропила:

– при сегментных пильных полотнах ACZ 85 .. с диаме-

тром 85 мм: глубина пропила 8 мм, 10 мм, 12 мм и

14 мм (она указана на ограничителе глубины большим

шрифтом, без скобок).

– при сегментных пильных полотнах ACZ 100 .. с диаме-

тром 100 мм: глубина пропила 14 мм, 16 мм, 18 мм и

20 мм (она указана на ограничителе глубины в скобках

маленьким шрифтом).

Установите подходящее сегментированное пильное по-

лотно для нужной глубины распиливания. Переместите ог-

раничитель глубины распиливания

12

 в направлении от

патрона

7

 к сменному рабочему инструменту, чтобы рабо-

чий инструмент свободно проворачивался. Поверните ог-

раничитель глубины распиливания

12

 так, чтобы нужная

глубина распиливания находилась над тем участком пиль-

ного полотна, которым Вы будете производить распилива-

ние. Снова переместите ограничитель глубины распили-

вания

12

 до упора на головку редуктора электроинстру-

мента.
Снимайте ограничитель глубины

12

 при распиловке с дру-

гой глубиной пропила и для работы с другими сменными

рабочими инструментами. Для этого демонтируйте смен-

ный рабочий инструмент и снимите ограничитель глубины

с головки редуктора.

Установка дополнительной рукоятки

Гасящая вибрацию дополнительная рукоятка обеспечива-

ет удобную и надежную работу.
Привинтите дополнительную рукоятку

6

 справа или слева

от редукторной головки в зависимости от способа работы.



Не продолжайте пользоваться электроинструмен-

том, если повреждена дополнительная рукоятка. Не

производите никаких изменений на дополнитель-

ной рукоятке.

Установка шлифовальной шкурки на шлифовальную

плиту/смена шлифовальной шкурки

Шлифовальная плита

10

 оснащена липучками для бы-

строй и простой смены шлифовальной шкурки, также

оснащенной липучкой.
Перед установкой новой шлифовальной шкурки

10

 вы-

бейте ткань липучки на шлифовальной плите

11

 для обес-

печения оптимального сцепления.

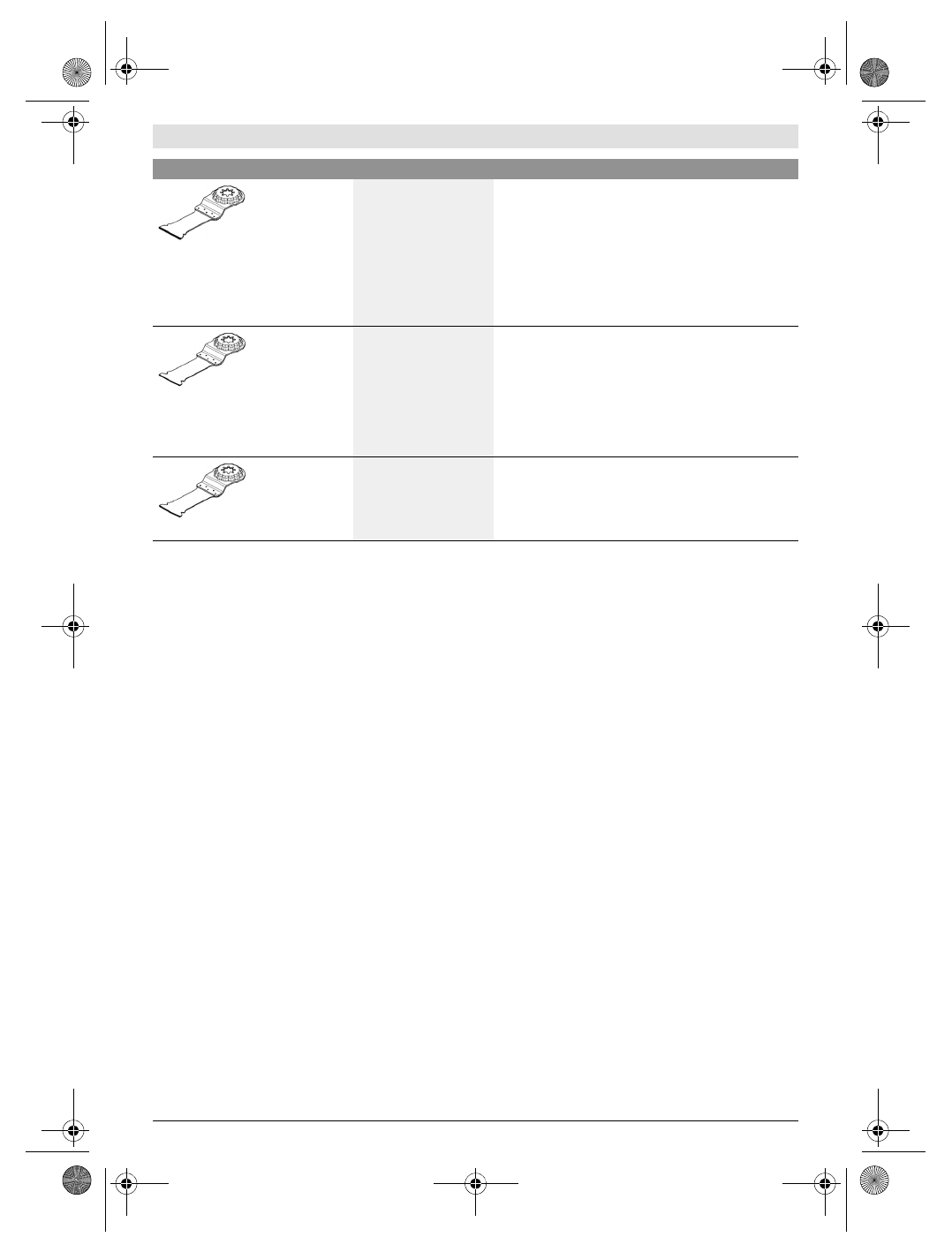

Твердосплавное

полотно для пиле-

ния с погруже-

нием в металле

нержавеющая сталь

(Inox),

шурупы и гвозди,

эпоксидная смола,

армированная стеклово-

локном пластмасса,

стекловолокно,

гипсокартон,

пористый бетон

Быстрое и глубокое пиление с погружением в высокоа-

бразивных материалах или металле;

пример: быстрая резка кухонных фасадов, простая

резка закаленных шурупов, гвоздей и нержавеющей

стали

Биметаллическое

полотно для

пиления с погру-

жением

древесина,

абразивные древесные

материалы,

пластмассы,

закаленные гвозди и

шурупы,

трубы из цветных

металлов

Быстрое и глубокое пиление с погружением в древе-

сине, абразивных древесных материалах и пластмассе;

пример: быстрое отрезание труб из цветных металлов и

профилей малого размера, простое резание незакален-

ных гвоздей, шурупов и стальных профилей малого

размера

Высокоуглеро-

дистое пильное

полотно (HCS) для

пиления древеси-

ны с погружением

мягкие породы древе-

сины,

дюбели,

штифты,

элементы мебели

Быстрое и глубокое отрезание и пиление с погруже-

нием; также пиление вблизи края заготовки, в углах и

труднодоступных местах;

пример: глубокое пиление с погружением в мягкой дре-

весине для установки вентиляционной решетки

Рабочий инструмент

Материал

Применение
