 Magyar |

37

Bosch Power Tools

1 609 92A 1G6 | (20.1.16)

A betétszerszám felszerelése/kicserélése (AutoClic)

(lásd az „A” és „B” ábrát)

Szükség esetén vegye ki a már beszerelt betétszerszámot.
Ehhez nyissa ki ütközésig az

1

 AutoClic-kart. A betétszerszám

kilökésre kerül.
Tegye a betétszerszámot egy sima alátétre. Nyomja rá az elekt-
romos kéziszerszámot a kívánt szögben a betétszerszámra, am-
íg az jól hallhatóan bepattan a helyére (lásd ábra az ábrákat tar-
talmazó oldalon, a betétszerszám

felirata felülről olvasható).



Ellenőrizze, szorosan be van-e fogva a betétszerszám.

Hibás vagy nem biztonságosan rögzített betétszerszámok

üzem közben kilazulhatnak és baleseteket okozhatnak.

A mélységi ütköző felszerelése és beállítása

A

12

 mélységi ütközőt szegmens fűrészlappal végzett mun-

kákhoz lehet használni.
Szükség esetén vegye ki a már beszerelt betétszerszámot.
Tolja rá a

12

 mélységi ütközőt a feliratos felével felfelé ütközé-

sig a

7

 szerszámbefogó egységen át az elektromos kéziszer-

szám hajtóműfejére.
A mélységi ütköző a következő vágási mélységekhez van elő-

irányozva:

– 85 mm átmérőjű ACZ 85 .. szegmensfűrészlapoknál: 8 mm,

10 mm, 12 mm és 14 mm vágási mélység (a mélységi ütkö-

zőn nagyobb betűkkel, zárójelek nélkül van megadva).

– 100 mm átmérőjű ACZ 100 .. szegmensfűrészlapoknál:

14 mm, 16 mm, 18 mm és 20 mm vágási mélység (a mély-

ségi ütközőn kisebb betűkkel, zárójelekben van megadva).

Állítsa be a kívánt vágási mélységnek megfelelően a hozzáillő

szegmensfűrészlapot. Tolja el a mélységi ütközőt

12

 a szer-

számbefogó egységtől

7

, a betétszerszám irányába, amíg sza-

badon lehet forgatni. Forgassa el úgy a mélységi ütközőt

12

,

hogy a kívánt vágási mélység a fűrészlap azon szakasza felett

feküdjön, amelyet a fűrészeléshez használni akar. Tolja el is-

mét a mélységi ütközőt

12

 ütközésig az elektromos kéziszer-

szám hajtóműfejéhez.
Az összes többi vágási mélységhez és más betétszerszámok-

kal végzett munkákhoz távolítsa el a

12

 mélységi ütközőt. Eh-

hez vegye le a betétszerszámot és húzza le a mélységi ütközőt

a hajtóműfejről.

A pótfogantyú felszerelése

A rezgéscsillapító pótfogantyú kellemesebb és biztonságos

munkavégzést tesz lehetővé.
Csavarja be a

6

 pótfogantyút a munkának megfelelő helyzet-

ben a hajtómű jobb vagy bal oldalába.



Ha a pótfogantyú megrongálódott, ne használja tovább

az elektromos kéziszerszámot. A pótfogantyún nem

szabad változtatásokat végrehajtani.

A csiszolólap felhelyezése a csiszolótalpra/kicserélése

A

10

 csiszolótalp egy tépőzáras szövettel van ellátva, amelyen

a tépőzáras rögzítéssel ellátott csiszolólapokat gyorsan és

egyszerűen lehet rögzíteni.
Ütögesse ki a

10

 csiszolótalp tépőzáras szövetét, mielőtt fel-

helyezné arra a

11

 csiszolólapot, hogy az optimálisan ráta-

padjon a csiszolótalpra.
Tegye rá a

11

 csiszolólapot a

10

 csiszolólemez egyik oldalára,

azzal egy szintben, majd helyezze rá és erősen nyomja rá a csi-

szolólapot a csiszolólemezre.

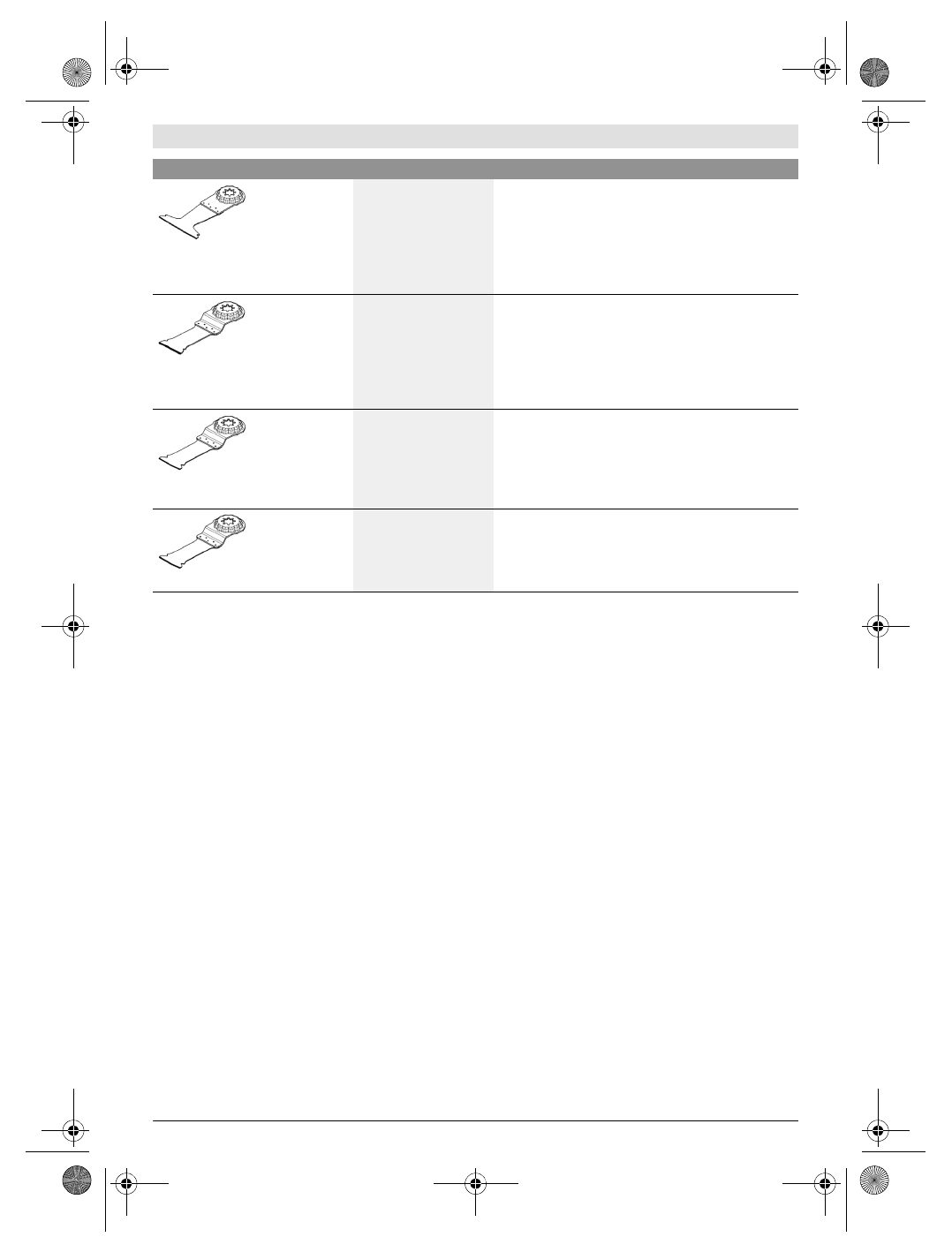

Süllyeszthető

bimetáll fűrészlap

fa és fém

Puhafa,

Keményfa,

Furnérozott lemezek,

Műanyag borítású leme-

zek,

Nem edzett szögek és csa-

varok

Gyors és mély beszúró vágások fában és fémekben;

Példa: szögeket tartalmazó fa gyors elvágása, mély beszúró

vágások rétegelt lemezekben és ajtótokok pontos lerövidí-

tése

HM beszúró fűrész-

lap, fém

Rozsdamentes acél (Inox),

Csavarok és szögek,

Epoxigyanta,

Üvegszálas műanyagok,

Üveggyapot,

Gipszkarton,

Porózus beton

Erősen koptató anyagokban vagy fémekben végrehajtott

gyors és mély beszúró vágások;

Példa: konyhai homloklemezek vágása, edzett csavarok,

szögek és rozsdamentes acél tárgyak egyszerű átvágása-

Süllyeszthető

bimetáll fűrészlap

fa és fém

Fa,

Koptató faanyagok,

Műanyagok,

Keményített szögek és

csavarok,

Nemvas csövek

Fában, koptató faanyagokban és műanyagokban végzett

gyors és mély beszúró vágások;

Példa: Kisebb méretű nemvas csövek és profilok gyors

darabolása, nem edzett szögek, csavarok és kisebb méretű

acélprofilok egyszerű vágása

HCS süllyeszthető

fűrészlap, fa

Puhafa,

Dübel,

Csapok,

Bútorelemek

Gyors és mély daraboló és beszúró vágások; sarkokban és

nehezen hozzáférhető területeken, az anyag széléhez közeli

vágásokhoz;

Példa: mély beszúró vágás puhafában egy szellőző rács

beszereléséhez

Betétszerszám

Anyag

Alkalmazás
