118

 | Hrvatski

1 609 92A 1G6 | (20.1.16)

Bosch Power Tools

Ugradnja/zamjena radnog alata (AutoClic)

(vidjeti slike A i B)

U danom slučaju uklonite već montirani radni alat.
U tu svrhu otvorite AutoClic polugu

1

 do graničnika. Radni alat

se odbacuje.
Stavite radni alat na ravnu podlogu. Pritišćite električni alat u

željenom kutu na radni alat sve dok se čujno ne uglavi (vidjeti

sliku na stranici sa slikama, natpis radnog alata je čitljiv odoz-

go).



Radni alat kontrolirajte na čvrsto dosjedanje.

Pogrešno

ili nesigurno pričvršćeni radni alati mogli bi se tijekom rada

otpustiti i dovesti vas u opasnost.

Montirajte i podesite graničnik dubine

Graničnik dubine

12

 može se upotrebljavati kod rada sa se-

gmentnim listovima pile.
U danom slučaju uklonite već montirani radni alat.
Graničnik

12

 pomaknite do graničnika i sa stranom s natpi-

som okrenutom prema gore, preko stezača alata

7

, dalje od

glave prijenosnika električnog alata.
Graničnik dubine predviđen je za slijedeće dubine rezanja:

– Sa segmentnim listovima pile ACZ 85 .. promjera 85 mm:

dubina rezanja 8 mm, 10 mm, 12 mm i 14 mm (podaci na

graničniku dubine, velikim slovima i bez zagrada).

– Sa segmentnim listovima pile ACZ 100 .. promjera

100 mm: dubina rezanja 14 mm, 16 mm, 18 mm i 20 mm

(podaci na graničniku dubine, malim slovima i u zagra-

dama).

Postavite odgovarajući segmentni list pile za željenu dubinu

reza. Gurajte graničnik dubine

12

 s prihvata alata

7

 u smjeru

usadnika, sve dok ga ne budete mogli slobodno okretati.

Okrenite graničnik dubine

12

 tako da željena dubina reza bu-

de iznad odsječka lista pile s kojim će se piliti. Ponovno guraj-

te graničnik dubine

12

 do graničnika na glavu reduktora elek-

tričnog alata.

Uklonite graničnik dubine

12

 za sve ostale dubine rezanja i za

rad s drugim radnim alatima. U tu svrhu uklonite radni alat i

skinite graničnik dubine sa glave prijenosnika.

Ugradnja dodatne ručke

Dodatna ručka s amortizacijom vibracija omogućuje udoban i

siguran rad.
Dodatnu ručku

6

 uvijte na glavu prijenosnika desno ili lijevo,

ovisno od načina rada.



S električnim alatom ne radite dalje ako je oštećena do-

datna ručka. Na dodatnoj ručci ne izvodite nikakve iz-

mjene.

Brusni list staviti na brusnu ploču/zamijeniti ga

Brusna ploča

10

 ima na sebi »čičak« pričvršćenje, kako bi se

brusni listovi s »čičak«-pričvršćenjem mogli brzo i jednostav-

no pričvrstiti.
Da bi se postiglo optimalno pričvršćenje, lupkanjem očistite

brusnu ploču

10

 prije stavljanja brusnog lista

11

.

Stavite brusni list

11

 na jednu stranu brusne ploče

10

 da se

priljubi, položite brusni list nakon toga na brusnu ploču i priti-

snite ga čvrsto.
U svrhu osiguranja optimalnog usisavanja prašine treba paziti

da se otvori u brusnoj ploči podudaraju s perforacijama na

brusnom listu.
Kod skidanja brusnog lista

11

 uhvatite za njegov vrh i odvojite

ga od brusne ploče

10

.

Sve brusne listove, te runo za poliranje i čišćenje serije Delta

93 mm, možete koristiti sa Bosch programom pribora.
Pribor za brušenje, kao što je filc za poliranje, na isti način se

pričvršćuje na brusnu ploču.

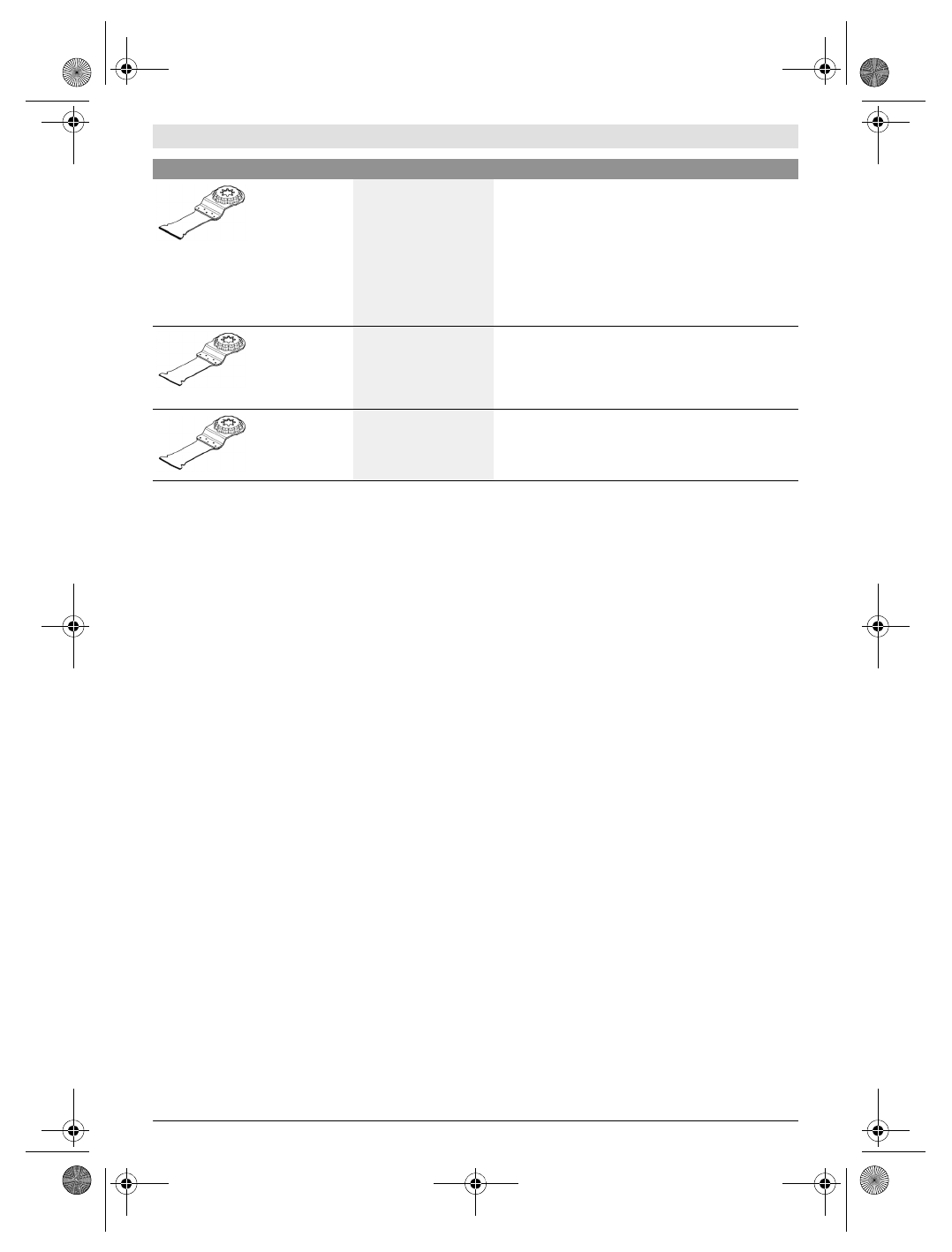

HM list pile za ura-

njanje u metal

Plemeniti čelik (Inox),

vijci i čavli,

epoksidna smola,

plastika ojačana staklenim

nitima,

plastika ojačana staklenim

nitima,

gipskarton,

porozni beton

Brzi i duboki rezovi uranjanjem u jako abrazivne materijale

ili metal;

Primjer: brzo rezanje izreza u kuhinjskim elementima, jed-

nostavno rezanje nekaljenih vijaka, čavala i nehrđajućeg

čelika

Bimetalni list pile za

zarezivanje, za drvo

i metale

Drvo,

abrazivni drveni materijali,

plastika,

kaljeni čavli i vijci,

nečelične cijevi

Brzi i duboki rezovi uranjanjem u drvo, abrazivne drvene

materijale i plastiku;

Primjer: brzo rezanje nečeličnih cijevi i profila manjih

dimenzija, jednostavno rezanje nekaljenih čavala, vijaka i

čeličnih profila manjih dimenzija

HCS-list pile za

zarezivanje drva

Mekano drvo,

tiple,

klinovi,

elementi namještaja

Brzi i duboki rezovi i rezovi uranjanjem; također za piljenje

blizu ruba u kutovima i na teško pristupačnim mjestima;

Primjer: duboki rez uranjanjem u mekano drvo za ugradnju

ventilacijske rešetke

Radni alat

Materijal

Primjena
