Montáž/výměna nasazovacího nástroje (AutoClic)

(viz obrázky A a B)

Případně odejměte již namontovaný nasazovací nástroj.
Za tímto účelem povolte až nadoraz páčku AutoClic

1

. Nástroj

vyskočí.
Položte nástroj na rovný podklad. Přitlačte elektronářadí

v požadovaném úhlu na nástroj, až slyšitelně zaskočí (viz ob-

rázek na straně s obrázky, popis nástroje je čitelný seshora).



Zkontrolujte nasazený nástroj na pevné dosednutí.

Špatně nebo nespolehlivě upevněné nástroje se mohou

během provozu uvolnit a ohrozit Vás.

Montáž a nastavení hloubkového dorazu

Hloubkový doraz

12

 lze používat při práci se segmentovými

pilovými listy.
Případně odejměte již namontovaný nasazovací nástroj.
Hloubkový doraz

12

 nasuňte popsanou stranou nahoru přes

nástrojový držák

7

 až na doraz na hlavu převodovky elektro-

nářadí.
Hloubkový doraz je určený pro následující hloubky řezu:

– Se segmentovými pilovými listy ACZ 85 .. s průměrem

85 mm: hloubky řezu 8 mm, 10 mm, 12 mm a 14 mm

(údaj na hloubkovém dorazu ve větším písmu a bez závo-

rek).

– Se segmentovými pilovými listy ACZ 100 .. s průměrem

100 mm: hloubky řezu 14 mm, 16 mm, 18 mm a 20 mm

(údaj na hloubkovém dorazu v menším písmu a v závor-

kách).

Nasaďte vhodný segmentový pilový list pro požadovanou

hloubku řezu. Posuňte hloubkový doraz

12

 z nástrojového dr-

žáku

7

 směrem k nástroji, až s ním bude možné volně otáčet.

Otočte hloubkový doraz

12

 tak, aby požadovaná hloubka řezu

byla nad výřezem pilového listu, se kterým se má řezat. Na-

saďte hloubkový doraz

12

 opět až nadoraz na převodovou

hlavu elektronářadí.

Hloubkový doraz

12

 pro všechny ostatní hloubky řezu a pro

práci s jinými nasazovacími nástroji odejměte. K tomu

odejměte nasazovací nástroj a hloubkový doraz stáhněte z

hlavy převodovky.

Montáž přídavné rukojeti

Přídavná rukojeť s tlumením vibrací umožňuje příjemnější

a bezpečnější práci.
Přídavnou rukojeť

6

 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.



Elektronářadí dále nepoužívejte, pokud je poškozená

přídavná rukojeť. Na přídavné rukojeti neprovádějte

žádné změny.

Nasazení/výměna brusného listu na brusné desce

Brusná deska

10

 je vybavena tkaninou suchého zipu, pomocí

níž mohou být brusné listy se suchým zipem rychle a jednodu-

še upevněny.
Tkaninu suchého zipu brusné desky

10

 před nasazením brus-

ného listu

11

 vyklepejte, aby bylo umožněno optimální přilnutí.

Brusný list

11

 přiložte v jedné přímce na jedné straně brusné

desky

10

, poté brusný list položte na brusnou desku a pevně

jej přitlačte.
Pro zaručení optimálního odsávání dbejte na to, aby děrování

brusného listu souhlasilo s otvory v brusné desce.
Pro odejmutí brusného listu

11

 jej uchopte na jednom rohu a

stáhněte z brusné desky

10

.

Můžete použít všechny brusné listy, leštící a čistící rouna série

Delta 93 mm programu příslušenství Bosch.
Brusná příslušenství jako rouno či leštící plsť se upevňují na

brusnou desku stejným způsobem.

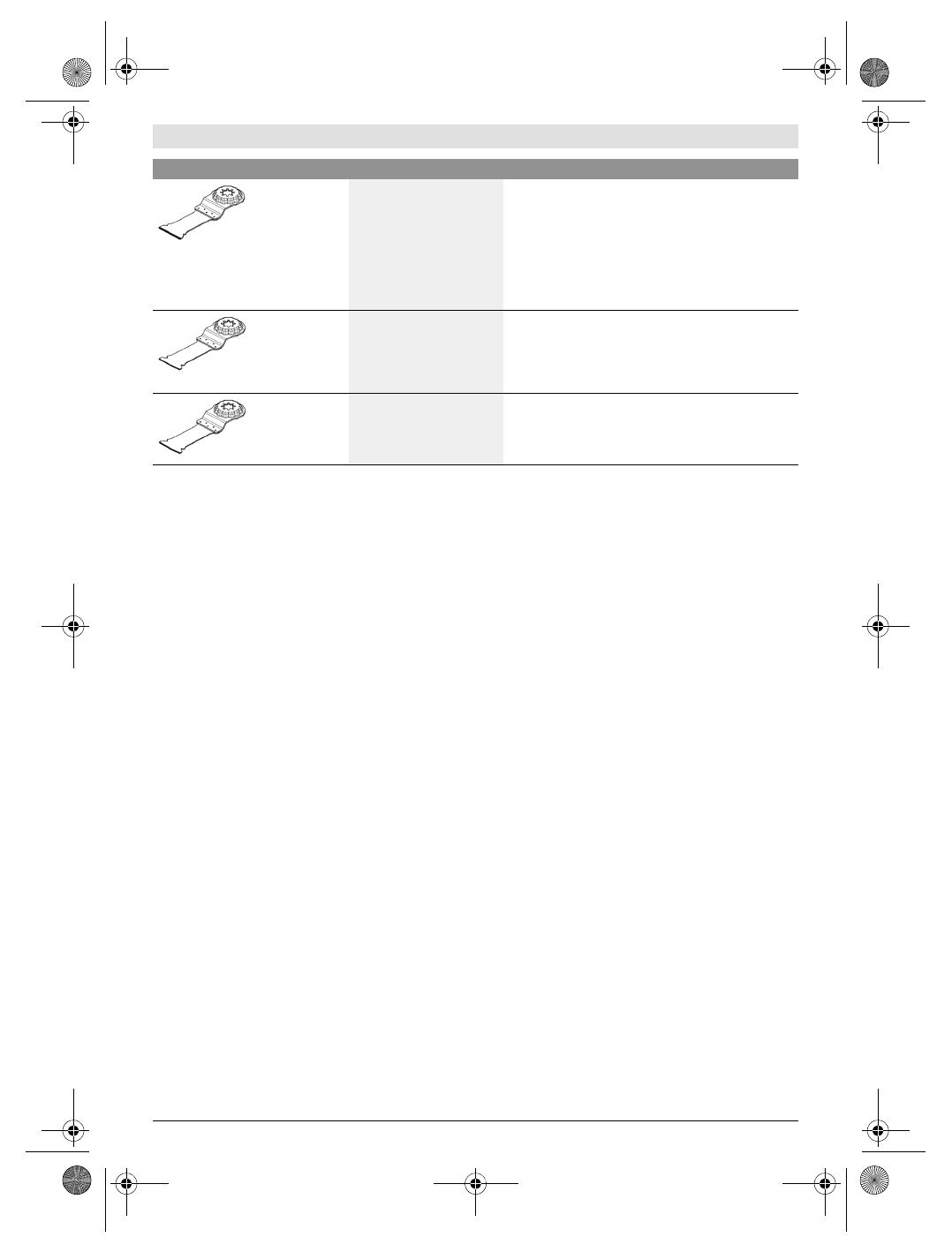

Zanořovací pilový

list z tvrdokovu na

kov

Ušlechtilá ocel (Inox),

Šrouby a hřebíky,

Epoxidová pryskyřice,

Plasty vyztužené skleněnými

vlákny,

Sklolaminát,

Sádrokarton,

Pórobeton

Rychlé a hluboké ponorné řezy do silně abrazivních mate-

riálů nebo kovu;

příklad: rychlé řezání čelních stran kuchyňských desek,

jednoduché řezání kalených šroubů, hřebíků a nerezové

oceli

Bimetalový zano-

řovací pilový list

na dřevo a kov

Dřevo,

Abrazivní dřevěné materiály,

Plasty,

Kalené hřebíky a šrouby,

Neželezné trubky

Rychlé a hluboké ponorné řezy do dřeva, abrazivních dře-

věných materiálů a plastů;

příklad: rychlé řezání neželezných trubek a profilů men-

ších rozměrů, jednoduché řezání nekalených hřebíků,

šroubů a ocelových profilů menších rozměrů

Zanořovací pilový

list HCS na dřevo

Měkké dřevo,

Hmoždinky,

Čepy,

Nábytkové prvky

Rychlé a hluboké dělicí a ponorné řezy; také pro řezání

v rozích blízko kraje a na špatně přístupných místech;

příklad: hluboké ponorný řez do měkkého dřeva při mon-

táži větrací mřížky

Nástroj

Materiál

Použití
