74

 | Қaзақша

1 609 92A 3AZ | (8.3.17)

Bosch Power Tools

Алмалы-салмалы аспапты орнату (А суретін қараңыз)

Алмалы-салмалы аспапты тегіс табанға қойыңыз. Алмалы-
салмалы аспаптың жазуы жоғарыдан оқып болатын болуы
тиіс.

Алмалы-салмалы аспапты әр жұмыс үшін қолайлы күйге
бұраңыз. Онда аралығы 30 ° болатын 12 күй болуы мүмкін.

Электр құралын керекті бұрышта алмалы-салмалы
аспапқа естіліп тірелгенше басыңыз.



Алмалы-салмалы аспаптың бекем тұрғанына көз
жеткізіңіз.

Қате немесе нашар бекілген алмалы-

салмалы аспаптар пайдалану кезінде сізге қауіп
төндіруі мүмкін.

Алмалы-салмалы аспапты шығарыңыз
(В суретін қараңыз)

AutoClic тұтқышын

1

 тірелгенше ашыңыз. Алмалы-сал-

малы аспап лақтырылады.

Тереңдікті шектеу тірегін орнату және реттеу

Шектегіш планканы

14

 сегменттік ара дискілерінде

пайдалану мүмкін.

Керек болса орнатылған алмалы-салмалы аспапты
шешіңіз.

Тереңдікті шектеу тірегін

14

 тірелгенше және жазылған

жағымен аспап патроны

9

 жоғарысынан электр

құралының редуктор басына жылжытыңыз.

Тереңдікті шектеу тірегі келесі төмендегі кесу
тереңдіктеріне арналған :
– Сегменттік ара полотноларымен ACZ 85 .. диаметрі

85 мм: кесу тереңдігі 8 мм, 10 мм, 12 мм және 14 мм
(тереңдікті шектеу тірегінде бас әріппен және
жақшасыз жазылған деректер).

– Сегменттік ара полотноларымен ACZ 100 .. диаметрі

100 мм: кесу тереңдігі 14 мм, 16 мм, 18 мм және
20 мм (тереңдікті шектеу тірегінде бас әріппен және
жақшасыз жазылған деректер).

Сайкес сегменттік ара полотносын керекті кесу
тереңдігіне реттеңіз. Тереңдікті шектеу тірегін

14

 аспап

патронынан

9

 алмалы-салмалы аспап бағытында жай

бұралғанынша жылжытыңыз. Тереңдікті шектеу тірегін

14

керекті кесу тереңдігі ара полотносының аралайтын бөлігі
үстінде тұрғанынша бұраңыз. Тереңдікті шектеу тірегі

14

қайта электр құралының редуктор басына тірелгенше
жылжытыңыз.

Басқа барлық кесу тереңдіктері және басқа алмалы-
салмалы аспаптармен жұмыс істеу үшін тереңдікті шектеу
тірегін

14

 алып қойыңыз. Ол үшін алмалы-салмалы

аспаптарды алып қойып тереңдікті шектеу тірегін
редуктор басынан тартыңыз.

Қосымша тұтқаны орнату (опциялық керек-жарақтар)

Дірілдеуді басатын қосымша тұтқа оңай және сенімді
істеуге мүмкіндік береді.

Қосымша тұтқаны редукторлық бастың оң жағында
немесе сол жағында бұрап бекітіңіз.



Қосымша тұтқа зақымдалған болса электр құралын
пайдаланбаңыз. Қосымша тұтқаны өзгертпеңіз.

Тегістеу дискін тегістеу пластинасында орнату/
алмастыру

Тегістеу пластинасы

12

 жабысқақ матамен жабдықталған

болып тегістеу дискін жылдам және оңай бекітеді.

Берік ұстауды қамтамасыз ету үшін жапсырма матасын
тегістеу пластинасында

12

 тегістеу дискін

13

 орнатудан

алдын қағып шығыңыз.

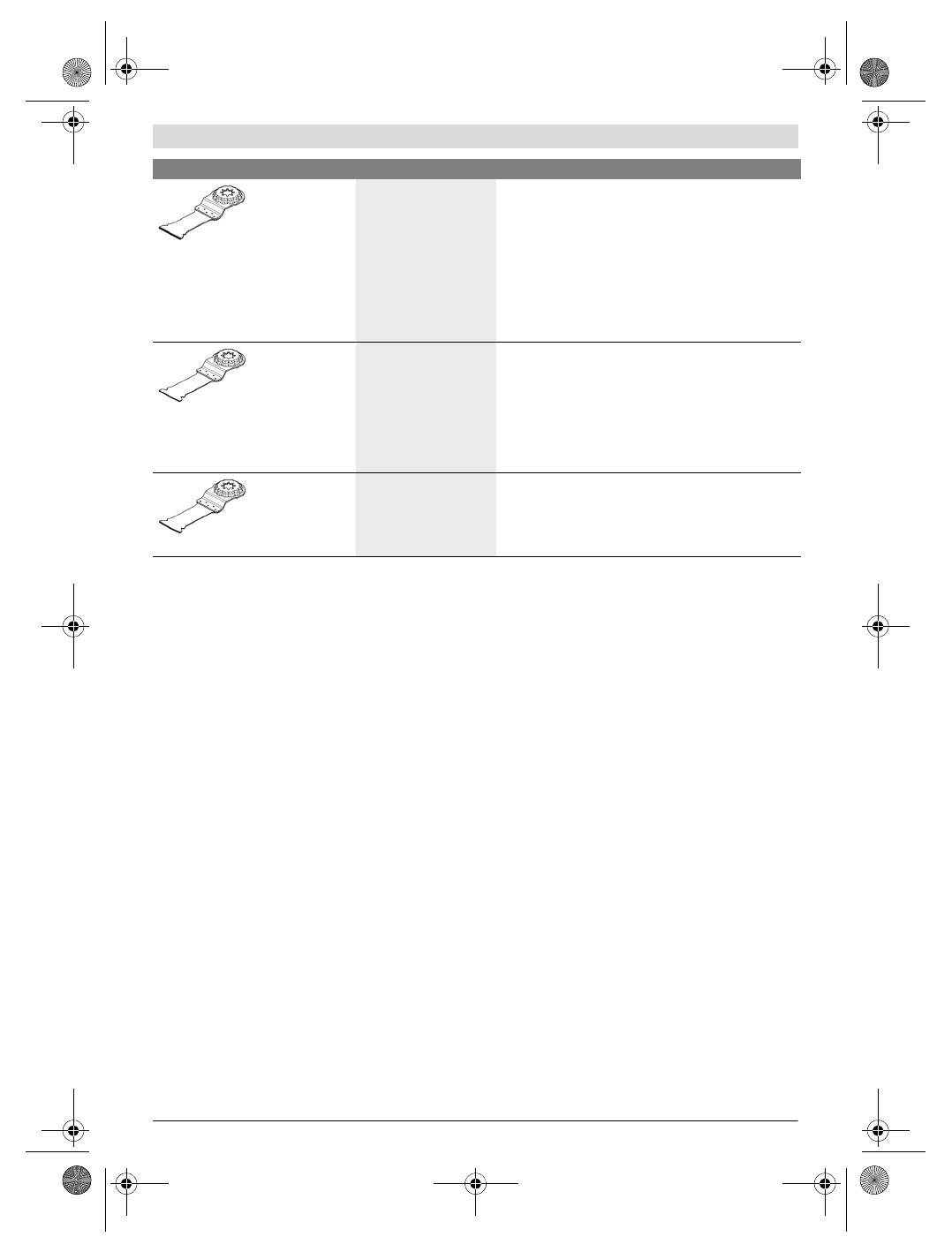

ҚҚ батырма
аралау дискісі
метал

Тот баспайтын болат
(Inox),
Бұрандамалар мен
шегелер,
Эпоксид шайыры,
шыны талшықпен
нығайтылған пластиктер,
Шыны талшық,
гипскартон,
Қуыс бетон

Қатты абразивті зеттек немесе металда жылдам және
терең батырма кесіктер;
Мысал: асүй беттік қаптамаларды жылдам кесу,
суарылған бұрандамалар, шегелер және тот баспайтын
болатты қарапайым кесу

қос металдық
қолдық ара дискі
ағаш пен метал

Ағаш,
абразивті ағашты
заттектер,
Пластиктер,
суарылған
бұрандамалар мен
шегелер,
Түсті метал құбырлары

Ағашта жылдам және терең батырма кесіктер, абразивті
ағашты заттектер мен пластиктер;
Мысал: кіші өлшемдік түсті металдық құбырлар мен
профильдерді жылдам батырмалы кесу, кіші өлшемдік
сауарылмаған шегелер, бұрандамалар және болаттық
профильдерді жылдам кесу

HCS-қысқа ара
полотносы ағаш

Жұмсақ ағаш,
Дюбель,
Шетмойын,
Жиһаз элементтері

Жалдам және терең ажыратқыш және батырма кесіктер;
бұрыштарда және қиын жетілетін аймақтарда қырына
жақын аралау;
Мысал: желдету торын орнату үшін жұмсақ ағашта терең
батырма кесік

Жұмыс құралы

Материал

Пайдалану
