150

 | Latviešu

1 609 92A 3AZ | (8.3.17)

Bosch Power Tools

Darbinstrumenta iestiprināšana (attēls A)

Novietojiet iestiprināmo darbinstrumentu un līdzena pamata.
Uzrakstam uz darbinstrumenta jābūt no augšas izlasāmam.

Pagrieziet darbinstrumentu stāvoklī, kas ir piemērots attiecī-
gā darba veikšanai. Darbinstrumentu ir iespējams iestiprināt
divpadsmit dažādos stāvokļos ar leņķa soli 30 °.

Uzspiediet elektroinstrumentu vēlamajā leņķī uz darbinstru-
menta, līdz tas fiksējas ar skaidri sadzirdamu troksni.



Pārbaudiet, vai darbinstruments ir stingri iestiprināts.

Nepareizi vai nepietiekoši stingri iestiprināts darbinstru-
ments darba laikā var kļūt vaļīgs un izkrist, radot savaino-
jumus.

Darbinstrumenta izņemšana (attēls B)

Līdz galam atveriet fiksējošo sviru

1

. Iestiprinātais darbinstru-

ments tiek nomests.

Dziļuma ierobežotāja montāža un iestādīšana

Dziļuma ierobežotāju

14

 var lietot, strādājot ar segmentveida

zāģa asmeņiem.

Ja nepieciešams, izņemiet no elektroinstrumenta tajā iestipri-
nāto darbinstrumentu.

Līdz galam uzbīdiet dziļuma ierobežotāju

14

 uz elektroinstru-

menta pārnesuma galvas pāri darbinstrumenta turētājam

9

tā, lai puse ar apzīmējumiem būtu vērsta augšup.

Dziļuma ierobežotājs ir paredzēts šādām zāģēšanas dziļuma
vērtībām.
– Izmantojot segmentveida zāģa asmeņus ACZ 85 .. ar dia-

metru 85 mm: zāģēšanas dziļums 8 mm, 10 mm, 12 mm
un 14 mm (apzīmējumi uz dziļuma ierobežotāja ir norādīti
ar lielākiem cipariem un bez iekavām).

– Izmantojot segmentveida zāģa asmeņus ACZ 100 .. ar dia-

metru 100 mm: zāģēšanas dziļums 14 mm, 16 mm,
18 mm un 20 mm (apzīmējumi uz dziļuma ierobežotāja ir
norādīti ar mazākiem cipariem un iekavās).

Iestipriniet segmentveida zāģa asmeni, kas ir piemērots zāģē-
šanai vēlamajā dziļumā. Pārbīdiet dziļuma ierobežotāju

14

prom no darbinstrumenta stiprinājuma

9

 iestiprināmā dar-

binstrumenta virzienā, līdz to var brīvi pagriezt. Pagrieziet dzi-
ļuma ierobežotāju

14

 tā, lai vēlamā zāģēšanas dziļuma apzī-

mējums novietotos virs zāģa asmens segmenta, ar kuru
jāveido zāģējums. Līdz galam pārbīdiet dziļuma ierobežotāju

14

 uz elektroinstrumenta pārnesuma galvas prom no iestipri-

nāmā darbinstrumenta.

Veidojot zāģējumus citā dziļumā un izmantojot citus iestipri-
nāmos darbinstrumentus, noņemiet dziļuma ierobežotāju

14

.

Šim nolūkam noņemiet iestiprināto darbinstrumentu un no-
velciet dziļuma ierobežotāju no pārnesuma galvas.

Papildroktura nostiprināšana (papildpiederums)

Vibrāciju slāpējošs papildrokturis ļauj ērti un droši lietot ins-
trumentu.

Atkarībā no veicamā darba rakstura, ieskrūvējiet papildroktu-
ri instrumenta pārnesuma galvas labajā vai kreisajā pusē.



Pārtrauciet elektroinstrumenta lietošanu, ja ir bojāts
tā papildrokturis. Neveiciet nekādas izmaiņas pa-
pildroktura konstrukcijā.

Slīploksnes noņemšana no slīpēšanas pamatnes vai
nomaiņa

Slīpēšanas pamatne

12

 ir pārklāta ar mikroāķu materiālu, kas

ļauj uz tās ātri un vienkārši nostiprināt slīploksnes ar mikroāķu
pārklājumu.

Ar vieglu sitienu attīriet slīpēšanas pamatnes

12

 pārklājumu

no putekļiem pirms slīploksnes

13

 iestiprināšanas, šādi panā-

kot optimālu satveri.

Novietojiet slīploksni

13

 ar vienu tās pusi uz slīpēšanas pa-

matnes

12

 un stingri piespiediet, panākot, lai slīploksne cieši

piegultu pamatnei.

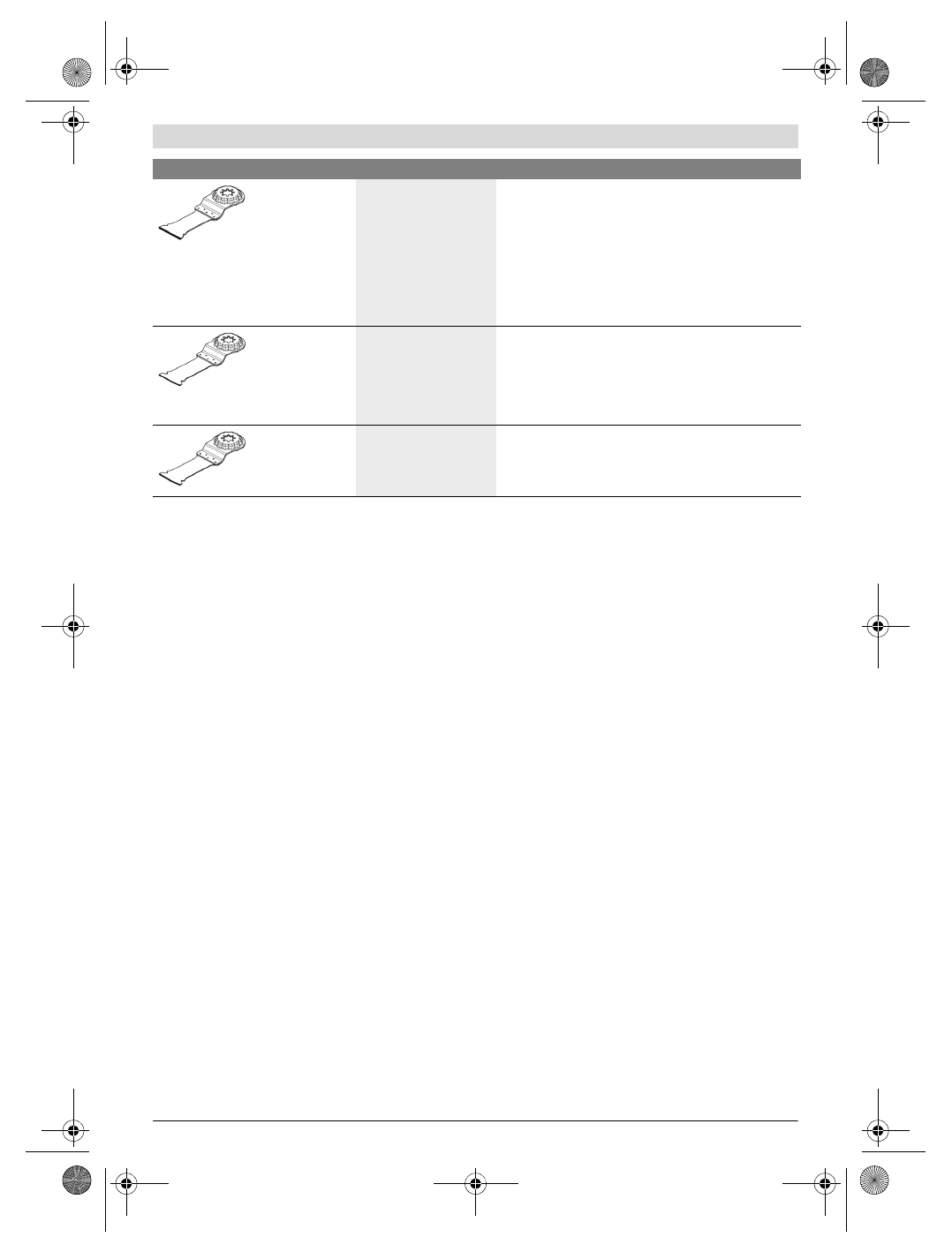

Cietmetāla grem-
dzāģēšanas
asmens metālam

Nerūsējošais tērauds
(Inox),
skrūves un naglas,
Epoksīda sveķi,
plastmasa ar stikla šķied-
ras stiegrojumu,
stikla šķiedra,
sausais apmetums,
šūnu betons

Ātra un dziļa gremdzāģēšana stipri abrazīvos materiālos vai
metālā;
Piemērs: izzāģējumu veidošana virtuves seguma plāksnēs,
rūdīta tērauda skrūvju un naglu, kā arī nerūsējoša tērauda
viegla zāģēšana

Bimetāla iegrem-
dējamais zāģa
asmens kokam un
metālam

Koks,
Abrazīvi kokmateriāli,
plastmasa,
rūdītas naglas un skrūves,
dzelzi nesaturošu mate-
riālu caurules

Ātra un dziļa gremdzāģēšana kokā, abrazīvos kokmateriālos
un plastmasā;
Piemērs: neliela izmēra dzelzi nesaturošu materiālu un pro-
filu ātra zāģēšana, nerūdītu naglu, skrūvju un neliela izmēra
tērauda profilu viegla zāģēšana

Oglekļa tērauda
iegremdējamais
zāģa asmens
kokam

Mīksts koks,
Dībeļi,
tapas,
mēbeļu elementi

Ātra un dziļa gremdzāģēšana un atzāģēšana; arī zāģēšana
tuvu malām stūros un grūti pieejamās vietās;
Piemērs: dziļa gremdzāģēšana mīkstā kokā, veicot ventilā-
cijas atvērumu režģu iebūvēšanu

Darbinstruments

Materiāls

Pielietojums
