Шаг 1. Основные подключения

(продол жение)

COAXIAL

DIGITAL OUT

CVBS OUT

S-VIDEO OUT

VIDEO OUT

AUDIO OUT

AUDIO

ANTENNA-IN

TV-OUT

TO TV

E X T

1

TO VCR/SAT

E X T

2

PB

PR

Y

R

L

TV

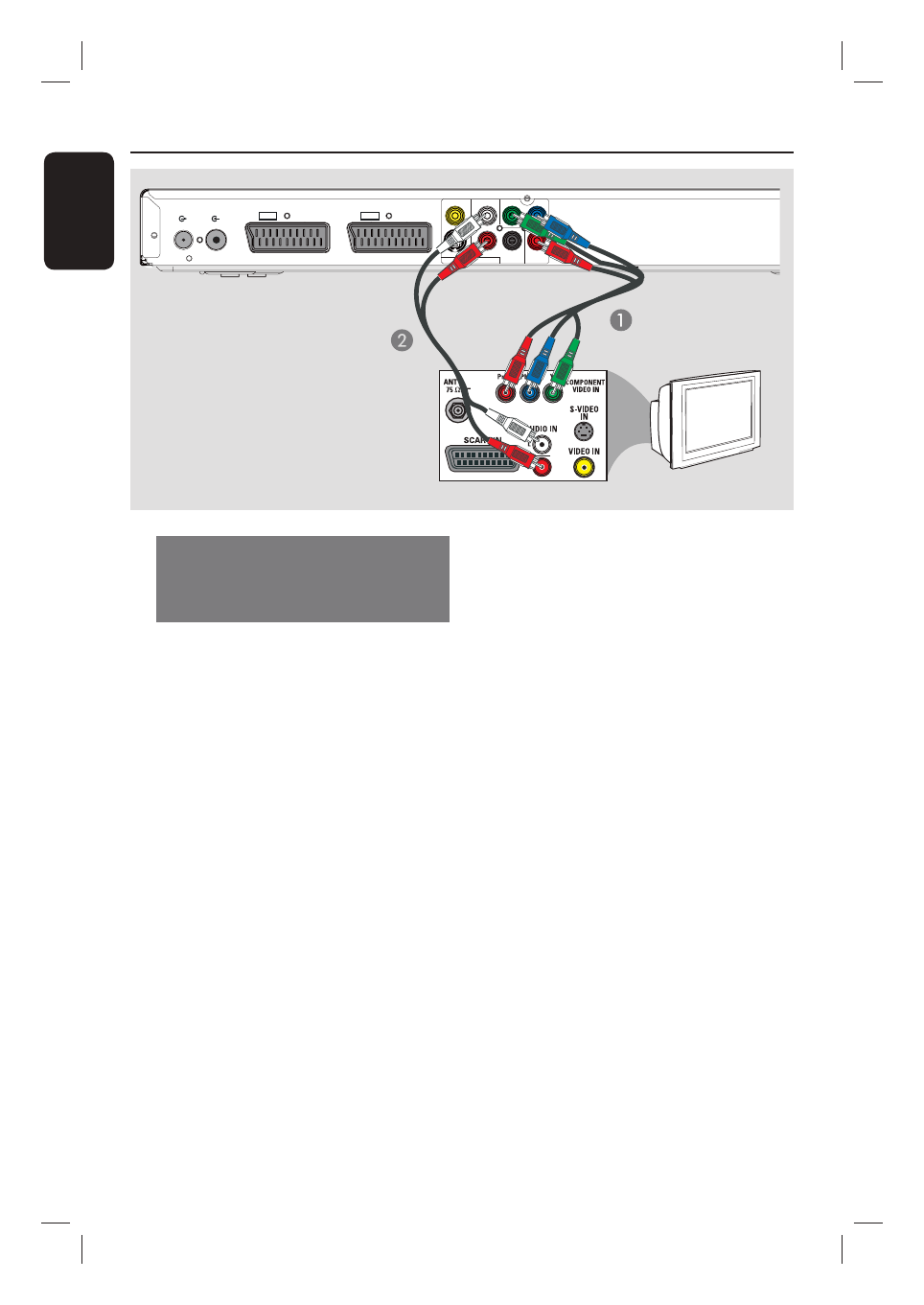

Вариант 4

Вариант 4: использование
компонентного видеоразъема
/ подключение телевизора с
прогрессивной разверткой

Достижение качества прогрессивной
развертки видеоизображения доступно
только при использовании соединения Y Pb
Pr, кроме того, требуется телевизор с
прогрессивной разверткой. Качество
изображения при просмотре фильмов на
DVD становится великолепным.

A

  Используйте видеокабели компонентов

(красный/синий/зеленый -- в комплект не
входят) для подключения разъемов
устройства записи

 Y P

B

 P

R

 к

соответствующим входным видеоразъемам
компонентов (обычно помеченным Y Pb/Cb
Pr/Cr или YUV) на телевизоре.

B

  Помощью аудиокабелей (с красными и

белыми разъемами, в комплект поставки не
входят) подключите разъемы

AUDIO OUT

L/R

 устройства записи к аудиовходам

телевизора.

Примечание.

Для включения соединения Y Pb Pr (YUV)
необходимо правильно настроить
видеовыход устройства записи.

A

 Выполните дополнительное

видеоподключение устройства записи к
телевизору с помощью Scart, S-Video или
Video (CVBS).

B

  Переключите телевизор на канал,

соответствующий вышеупомянутому
видеоподключению.

C

  По окончании установки и

настройки,измените параметры
видеовыхода следующим образом:

1) Нажмите кнопку

OPTIONS

.

2) Перейдите к пункту {

Параметры

 } >

{

Видеовыход

 } > {

Активн.В/выход

 }

> {

Компон.видео (YUV)

 }, затем

нажмите кнопку

OK

 для подтверждения.

  Для включения выхода прогрессивной

развертки ознакомьтесь с главой “Прочие
сведения - Установка функции
прогрессивной развертки”.

D

  Для этого соединения переключите

телевизор на нужный канал (См. руководство
пользователя телевизора).
