17

Русский

Шаг 1. Основные подключения

(продол жение)

COAXIAL

DIGITAL OUT

CVBS OUT

S-VIDEO OUT

VIDEO OUT

AUDIO OUT

AUDIO

ANTENNA-IN

TV-OUT

TO TV

E X T

1

TO VCR/SAT

E X T

2

MAINS

P

B

P

R

Y

R

L

TV

Вариант 2

Вариант 1

Вариант 3

ИЛИ

ИЛИ

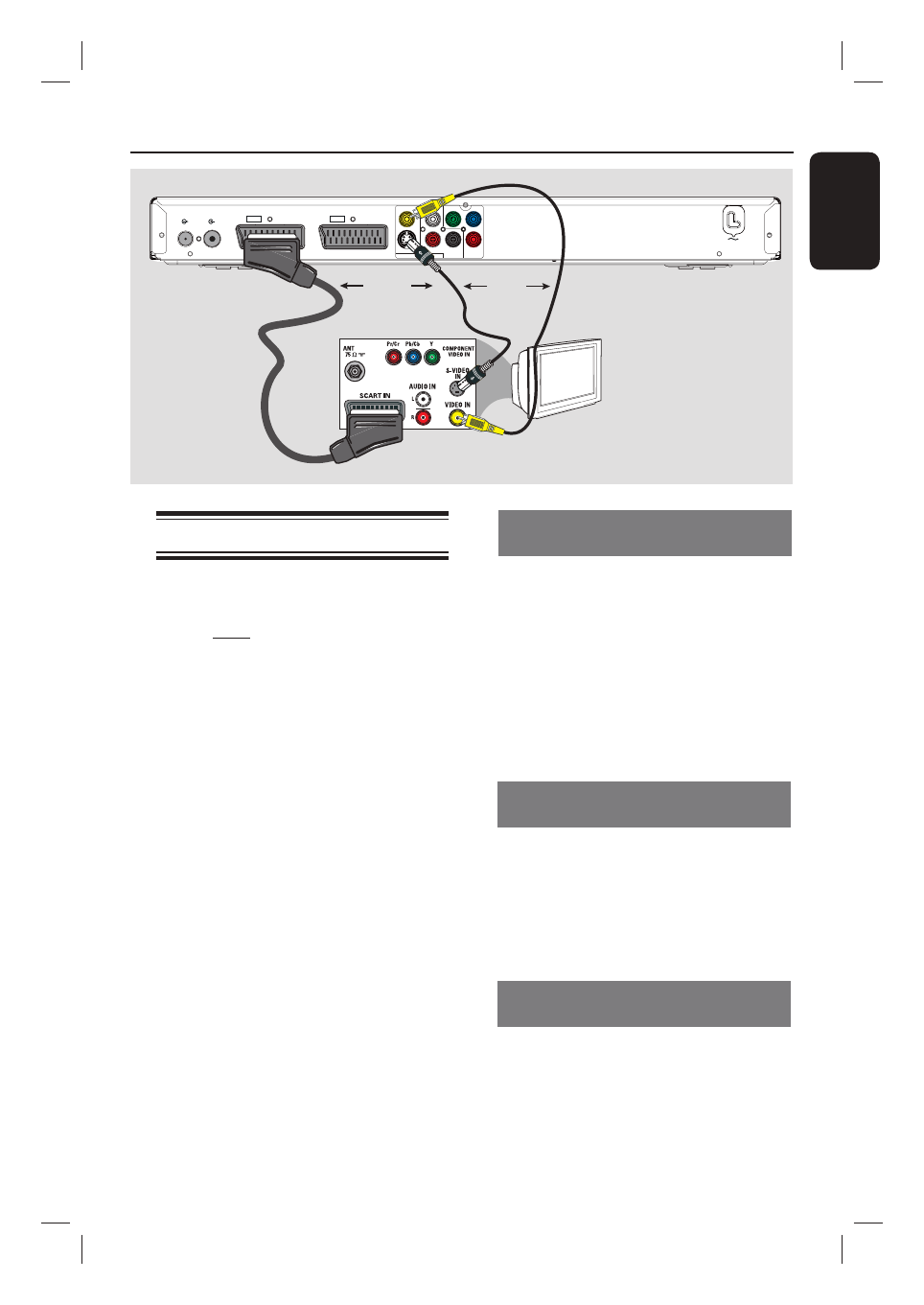

Подключение видеокабеля

Это подключение обеспечивает просмотр
при воспроизведении на устройстве записи.
Для подключения видеосигнала следует
выбрать

один

 из описанных ниже

вариантов.
–  Если у вас стандартный телевизор,
используйте вариант 1,2 или 3.
–  Если у вас телевизор с поддержкой
прогрессивной развертки, используйте
вариант 4.

Полезный совет:
–  При использовании разъемов Y Pb Pr,
S-VIDEO или CVBS для подключения к
телевизору необходимо выполнить
аудиоподключения. Дополнительно смотрите
в главе “Подключение аудиокабелей”.

Вариант 1 Использование разъема
Scart

  При помощи кабеля Scart (прилагается)

подключите разъем

EXT1 TO TV

устройства записи к соответствующему
входу SCART телевизора.

Полезный совет:
–  Для подключения устройства записи к
дополнительному устройству воспользуйтесь
разъемом EXT2-TO VCR/SAT.

Вариант 2: использование разъема
S-Video

  С помощью кабеля S-video (в комплект не

входит) подключите разъем

S-VIDEO OUT

устройства записи к входу S-Video (обычно
обозначенному как Y/C или S-VHS)
телевизора.

Вариант 3: использование разъема
Video (CVBS)

  С помощью композитного видеокабеля

(желтый, в комплект не входит) подключите
разъем

CVBS OUT

 устройства записи к

видеовходу (обычно обозначенному как A/V
In, Video In, Composite или Baseband)
телевизора.
