ВВЕДЕНИЕ

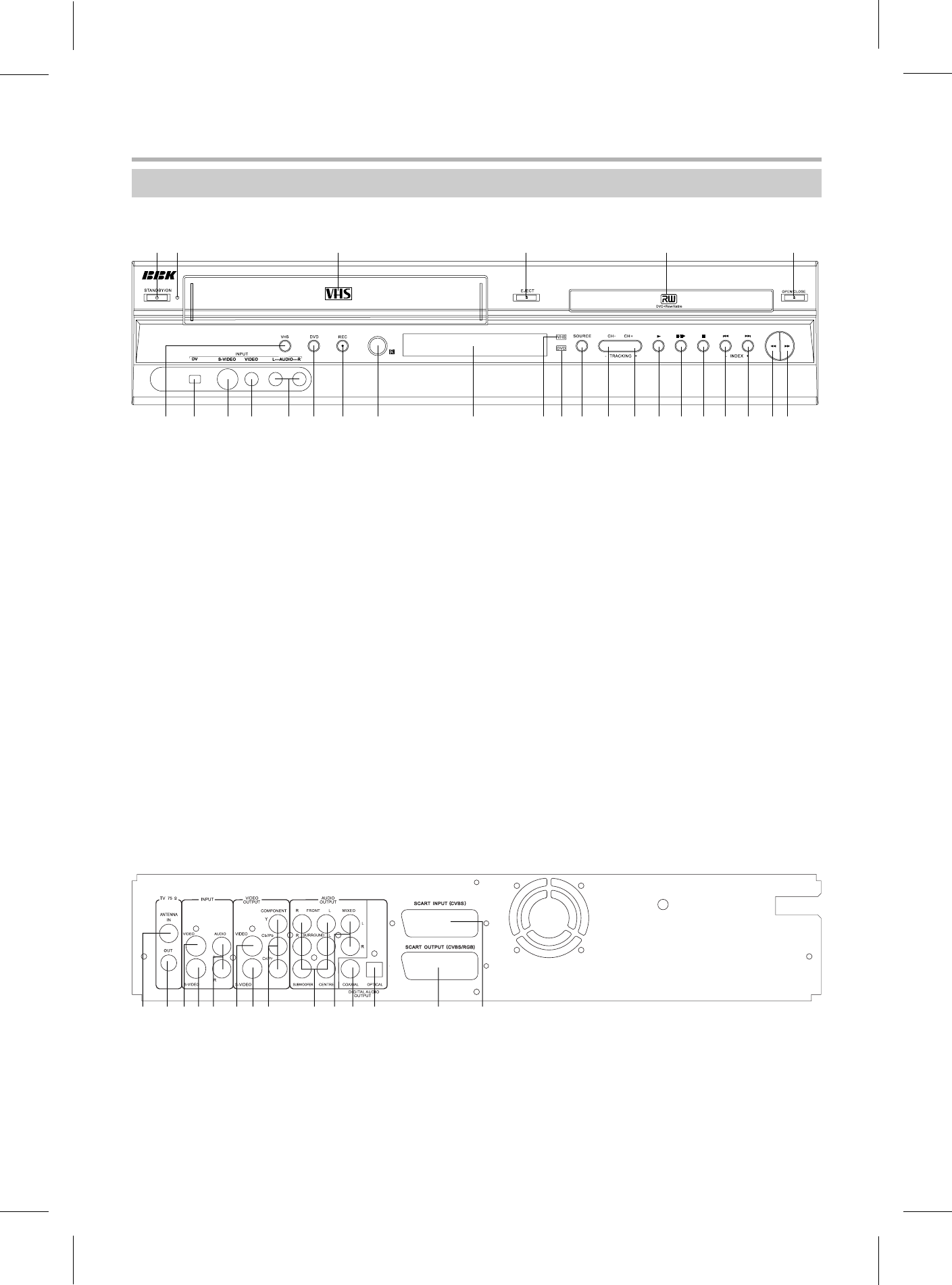

Расположение и функции органов управления

:

 Клавиша STANDBY/ON

Рабочий режим/режим ожидания.

;

 Индикатор STANDBY

Индикатор горит красным, когда аппарат находится
в режиме ожидания.

<

 Отсек для кассеты

Помещайте кассету в отсек строго в соответствии
с инструкцией по эксплуатации.

=

 Клавиша EJECT

Извлечение кассеты.

>

 Отсек для диска

Размещайте диск рабочей стороной вниз.

?

 Клавиша OPEN/CLOSE

Открытие и закрытие лотка для диска.

@

 Клавиша FWD

Ускоренное воспроизведение вперед/Перемотка
кассеты вперед.

A

 Клавиша REW

Ускоренное воспроизведение назад/Перемотка
кассеты назад.

B

 Клавиша NEXT/INDEX+

Переход к последующей метке.

C

 Клавиша PREW/INDEX−

Переход к предыдущей метке.

0

 Клавиша STOP

Остановка воспроизведения.

:

Вход для подключения телевизионной антенны

;

Выход для соединения с антенным гнездом телевизора

<

Тыловой видеовход VIDEO (композитный)

=

Тыловой видеовход S−VIDEO

>

Тыловой стереофонический аудиовход

?

Композитный видеовыход

@

Видеовыход S−VIDEO

A

Компонентный видеовыход (Y Cb/Pb Cr/Pr)

B

Аудиовыход 5.1CH

C

Стереофонический аудиовыход

0

Цифровой коаксиальный аудиовыход

1

Цифровой оптический аудиовыход

2

Интерфейс SCART (выход композитного/RGB
видеосигнала, стереофонического аудиосигнала)

3

Интерфейс SCART (вход композитного
видеосигнала, стереофонического аудиосигнала)

ПРИМЕЧАНИЕ

• Клавиши передней панели аппарата аналогичны соответствующим клавишам пульта ДУ.

1

 Клавиша PAUSE

Временная остановка воспроизведения.

2

 Клавиша PLAY

Включение воспроизведения.

3

 Клавиша CH+/TRACKING+

Переключение телевизионных каналов/Подстройка
положения видеоголовок.

4

 Клавиша CH−/TRACKING−

Переключение телевизионных каналов/Подстройка
положения видеоголовок.

5

 Клавиша SOURCE

Переключение режимов работы и видеовходов.

6

 Индикатор режима DVD

7

 Индикатор режима VHS

8

 Информационный дисплей

f

 Датчик пульта ДУ

g

 Клавиша REC

Включение записи.

h

 Клавиша DVD

Переключение в режим DVD.

i

 Фронтальный стереофонический аудиовход

j

 Фронтальный видеовход VIDEO (композитный)

k

 Фронтальный видеовход S−VIDEO

l

 Интерфейс DV

D

 Клавиша VHS

Переключение в режим VHS.

Общий вид задней панели

Общий вид передней панели

: ;

<

=

>

?

@

A

B

C

0

1

2

3

4

5

6

7

8

f

g

h

i

j

k

l

D

: ; < = > ? @ A

B C 0 1

2

3
