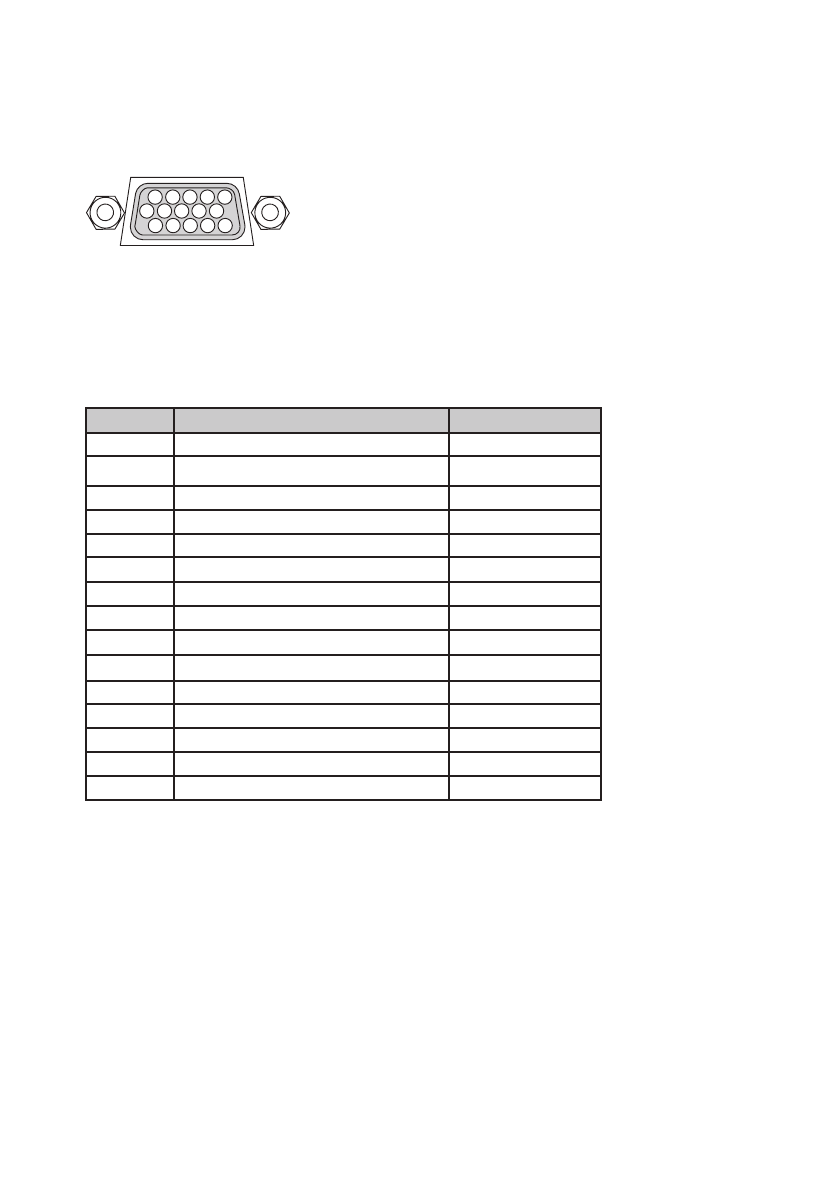

КОНФИГУРАЦИЯ ВХОДНОГО РАЗЪЕМА D- SUB
COMPUTER
Разъем Mini D-Sub 15 pin
5
1
4
2 3
10
11 12 13 14 15
6
9
7 8
* Только для разъема COMPUTER 1 на VT580/VT480.
Уровень сигнала
Видео сигнал: 0.7Vp-p
(Аналоговый)
Синхронизация сигна-
ла: TTL уровень
№ пина
RGB Сигнал (Аналог)
YCbCr Сигнал
1
Red
Cr
2
Green или Sync on Green
Y
3
Blue
Cb
4
Ground
5
Ground
6
Red Ground
Cr Ground
7
Green Ground
Y Ground
8
Blue Ground
Cb Ground
9
Не задействован
10
Sync Signal Ground
11
SCART Sync
12
Bi-directional DATA (SDA)*
13
Horizontal Sync или Composite Sync
14
Vertical Sync
15
Data Clock*
Содержание
- 3 СОДЕРЖАНИЕ; Меры предосторожности для пульта дистанционного управления 15
- 5 I. ПРАВИЛА ЭКСПЛУАТАЦИИ; ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
- 6 ПРОТИВОПОЖАРНАЯ И ЭЛЕКТРОБЕЗОПАСНОСТЬ
- 8 II. ОБЩИЕ СВЕДЕНИЯ О ПРОЕКТОРЕ; КОМПЛЕКТ ПОСТАВКИ
- 9 ЗНАКОМСТВО С ПРОЕКТОРОМ; Основные функции проектора
- 10 О данном руководстве пользователя; ОБЩИЙ ВИД ПРОЕКТОРА; Вид спереди сверху
- 12 Установка ручки для переноски проектора; винтами убедитесь, что ручка сориентирована правильно.; КНОПКИ УПРАВЛЕНИЯ; Индикатор лампы LAMP
- 13 ПАНЕЛЬ РАЗЪЕМОВ
- 14 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
- 15 Примечание
- 16 III. УСТАНОВКА И ПОДКЛЮЧЕНИЕ; вить проектор и подключить к нему; перемещением проектора.; УСТАНОВКА ЭКРАНА И ПРОЕКТОРА
- 18 Проекционное расстояние и размер экрана; бора позиции установки обратитесь к нижеприведенной таблице.
- 19 Проецирование изображения
- 20 ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ; Подключение компьютера PC или Macintosh
- 21 тановите воспроизведение и начните его заново.; • При этом подключении аудио сигнал не доступен.
- 22 Подключение внешнего монитора; • Последовательное подключение устройств невозможно.
- 23 Подключение DVD плеера с компонентным выходом; го DVD плеера, см. руководство пользователя Вашего DVD плеера.
- 24 фона или проигрывателя лазерных дисков.
- 25 Подключение шнура питания; затем другой конец шнура вставьте в розетку.
- 26 IV. ОСНОВНЫЕ ПРИЕМЫ РАБОТЫ; ВКЛЮЧЕНИЕ ПРОЕКТОРА
- 27 Экран установки (экран меню выбора языка Language Select)
- 28 ВЫБОР ИСТОЧНИКА СИГНАЛА; Выбор компьютерного или видео источника
- 29 Регулировка ножек
- 30 Фокусировка
- 31 Коррекция трапецеидального искажения
- 32 Функция автоматической коррекции трапецеидальных искажения; Чтобы активизировать данную функцию в меню:; зируется через 2 секунда после изменения угла проецирования.
- 33 АВТОНАСТРОЙКА ИЗОБРАЖЕНИЯ RGB; Настройка изображения с помощью автонастройки (Auto Adjust); УВЕЛИЧЕНИЕ И УМЕНЬШЕНИЕ ГРОМКОСТИ
- 34 ВЫКЛЮЧЕНИЕ ПРОЕКТОРА
- 35 УВЕЛИЧЕНИЕ И ПЕРЕМЕЩЕНИЕ ИЗОБРАЖЕНИЯ
- 36 ВЫБОР РЕЖИМА РАБОТЫ ЛАМПЫ; ма Eco срок службы лампы может быть увеличен.
- 37 • Оставшееся время работы лампы можно уточнить в меню [Information] →; ПРЕДОТВРАЩЕНИЕ НЕСАНКЦИОНИРОВАННОГО; Чтобы активировать функцию безопасности:
- 39 до отключения шнура питания из розетки.; Чтобы отключить функцию безопасности; Нажмите кнопку SELECT ▲ или ▼, чтобы перейти на позицию подменю
- 40 РАБОТА С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ; Подключение к компьютеру для работы с функцией ДУ мышью; При работе с приемником дистанционной мыши
- 41 VI. РАБОТА С ЭКРАННЫМ МЕНЮ; РАБОТА С МЕНЮ
- 42 майте кнопки SELECT ▲▼ на пульте ДУ или корпусе проектора.; Шкала регулировки
- 43 ЭЛЕМЕНТЫ МЕНЮ
- 46 ОПИСАНИЕ И ФУНКЦИИ МЕНЮ PICTURE
- 47 сделанными с помощью Power Point.; Выбор режима коррекции гаммы [Gamma Correction]; Рекомендации по использованию режимов:; Настройка температуры цвета [Color Temperature]; разилась шкала регулировки.
- 48 Увеличение или уменьшение уровня насыщенности цвета (кроме RGB).; ОПИСАНИЕ И ФУНКЦИИ МЕНЮ IMAGE OPTIONS; нажатием кнопки ASPECT на пульте ДУ.
- 49 нарушить авторское право.; Настройка положения изображения по вертикали [Cinema Position]; Настраивает положение изображения по горизонтали и вертикали.
- 50 Включение фильтра помех [Noise Reduction]; более широкой полосы пропускания.; ОПИСАНИЕ И ФУНКЦИИ МЕНЮ SETUP; Включение функции автокоррекции трапецеидального искажения; корректировать изображение по вертикали.; Коррекция вертикального трапецеидального искажения вручную
- 51 сигнала. Изменения сохранятся и после выключения проектора.; Функция корректировки цвета стены [Wall Color]; вании на небелую поверхность. Доступны следующие настройки:
- 52 Выбор скорости связи [Communication Speed]; низкая скорость для продления срока службы кабелей).; Блокировка кнопок панели управления [Control Panel Lock]; С пола на экран
- 53 та изображения невозможна.; Выбор времени отображения меню [Menu Display Time]; последнего нажатия кнопки ожидает, чтобы выключить меню.; Включение функции автонастройки [Auto Adjust ]
- 54 Включение функции автостарта [Auto Start]; мости от внутренней температуры.; сколько дней подряд без перерыва.
- 55 Функция позволяет включить построчную развертку.; Установка звука при нажатии кнопок или ошибке [Beep]; ОПИСАНИЕ И ФУНКЦИИ МЕНЮ INFORMATION; о версии. Это диалоговое окно состоит из трех страниц.; Модель
- 56 ОПИСАНИЕ И ФУНКЦИИ МЕНЮ RESET
- 57 Возвращение к заводским установкам [Reset]; ет заводские. Опции, которые не могут быть изменены на заводские ус-; Сброс счетчика времени работы лампы [Clear Lamp Hour Meter]; Сброс счетчика фильтра [Clear Filter Usage]
- 58 VII. ОБСЛУЖИВАНИЕ ПРОЕКТОРА; ЧИСТКА ИЛИ ЗАМЕНА ФИЛЬТРА; Внимание; • Внешнее покрытие фильтра чистите только пылесосом.; Чистка воздушного фильтра; Через крышку фильтра пропылесосьте фильтр.; Защелка
- 59 • Не мойте крышку фильтра с водой и мылом. Вода и мыло могут повредить; ЧИСТКА КОРПУСА ПРОЕКТОРА И ЛИНЗ; Перед чисткой отключите проектор от розетки.
- 60 ЗАМЕНА ЛАМПЫ
- 61 ра током. Не пытайтесь обойти этот фиксатор.
- 62 полностью войти в отсек.; VT480 или NEC VT80LP для VT58/VT48. Закажите лампу у продавца NEC.
- 63 УСТРАНЕНИЕ НЕПОЛАДОК; время настройки или использования проектора.
- 64 Стандартные проблемы и их решения
- 66 СПЕЦИФИКАЦИИ; Номер модели; Оптические
- 67 Дополнительную информацию Вы найдете на сайтах:
- 69 Разъем Mini D-Sub 15 pin; No пина
- 71 Кабельное соединение
