13
5. Кнопка выбора источника сигнала SOURCE
6. Кнопка автонастройки AUTO ADJ.
7. Кнопка MENU
8. Кнопки выбора SELECT ▲▼◄► / регулировки громкости ◄►/ коррекции
трапецеидальных искажений Keystone ▲▼
9. Кнопка ввода ENTER
10. Кнопка выхода EXIT

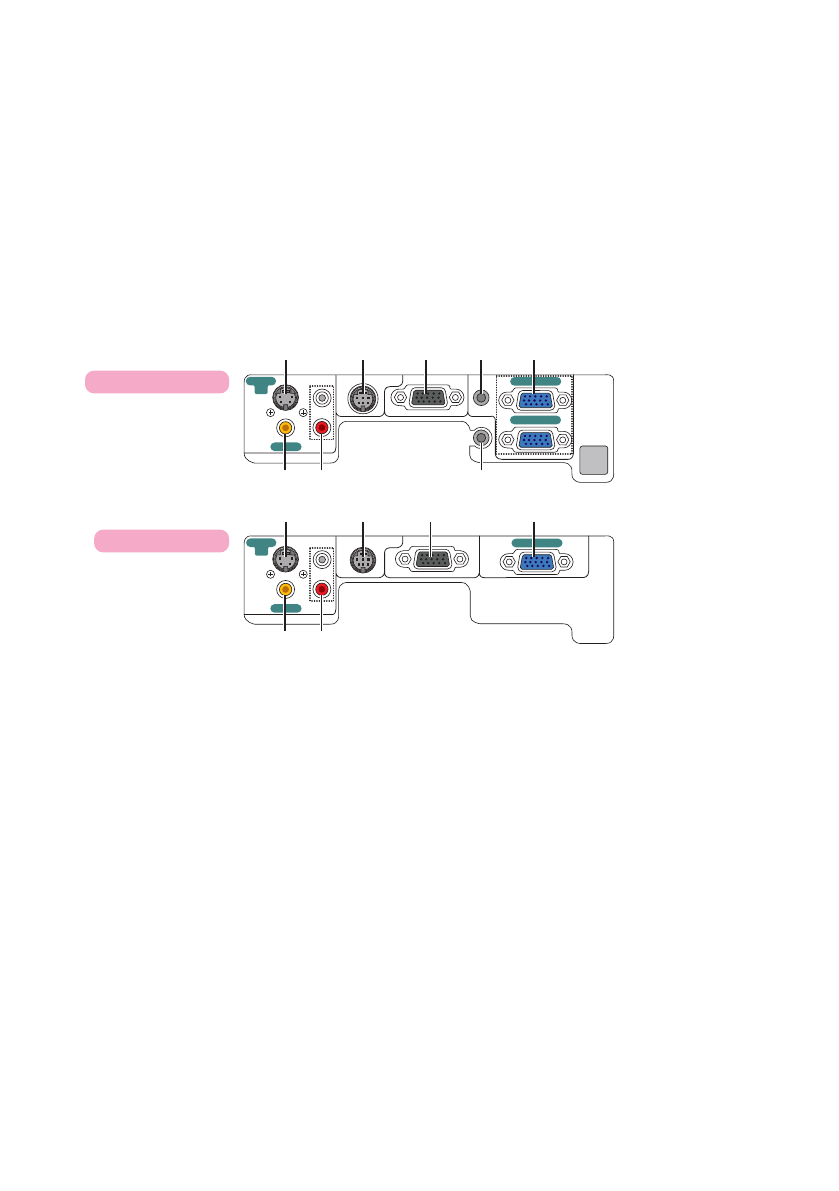

ПАНЕЛЬ РАЗЪЕМОВ
1. Разъемы COMPUTER1 и COMPUTER2 / Разъем компонентного входа (Mini
D-SUB 15 Pin) (для моделей VT58 и VT48 один разъем COMPUTER)
2. Входной аудио разъем AUDIO IN Mini Jack (Stereo Mini) (кроме моделей
VT58 и VT48)
3. Разъем AUDIO OUT Mini Jack (Stereo Mini) (
кроме моделей VT58 и VT48
)
4. Разъем MONITOR OUT (Mini D-Sub 15 Pin)
5. Разъем видеовхода S-VIDEO (Mini DIN 4 Pin)
6. Разъем видеовхода VIDEO IN (RCA)
7. Входные разъемы AUDIO L/R (RCA)
8. Порт управления PC CONTROL (Din 8 Pin)
Данный порт используется для подключения ПК или системы управления для
управления проектором по протоколу последовательной связи. Типовые коды
управления ПК приведены в разделе "Коды управления ПК и кабельное соеди-
нение".
AUDIO OUT
AUDIO IN
C O MP U T E R 2 IN
C O MP U T E R 1 IN
MO NIT O R O UT (C O MP 1)
AU DIO IN
S -V IDE O
IN
V IDE O IN
P C C O NT R O L
L
R
L
C O MP U T E R IN
MO NIT O R O UT
AU DIO IN
V IDE O IN
P C C O NT R O L
R
S -V IDE O
IN
1
4
8
5
2
3
7
6
7
6
1
4
8
5
V T 58/V T 48
V T 580/V T 480
