5. Использование экранного меню
Использование списка ввода
Если выполнены настройки источника, они автоматически сохраняются в списке ввода. Сохраненные сигналы (значения
настроек) можно загрузить из списка ввода в любой момент.
В списке ввода можно сохранить не более 100 вариантов. Когда в списке ввода будет сохранено 100 образцов,
отобразится сообщение об ошибке и нельзя будет сохранить дополнительные образцы. Поэтому необходимо удалить
сигналы (значения настроек), которые больше не нужны.
Отображение списка ввода
1. Нажмите кнопку MENU
.
На экране отобразится меню.
2. Нажмите кнопку
или
, чтобы выбрать [ИСТ.].

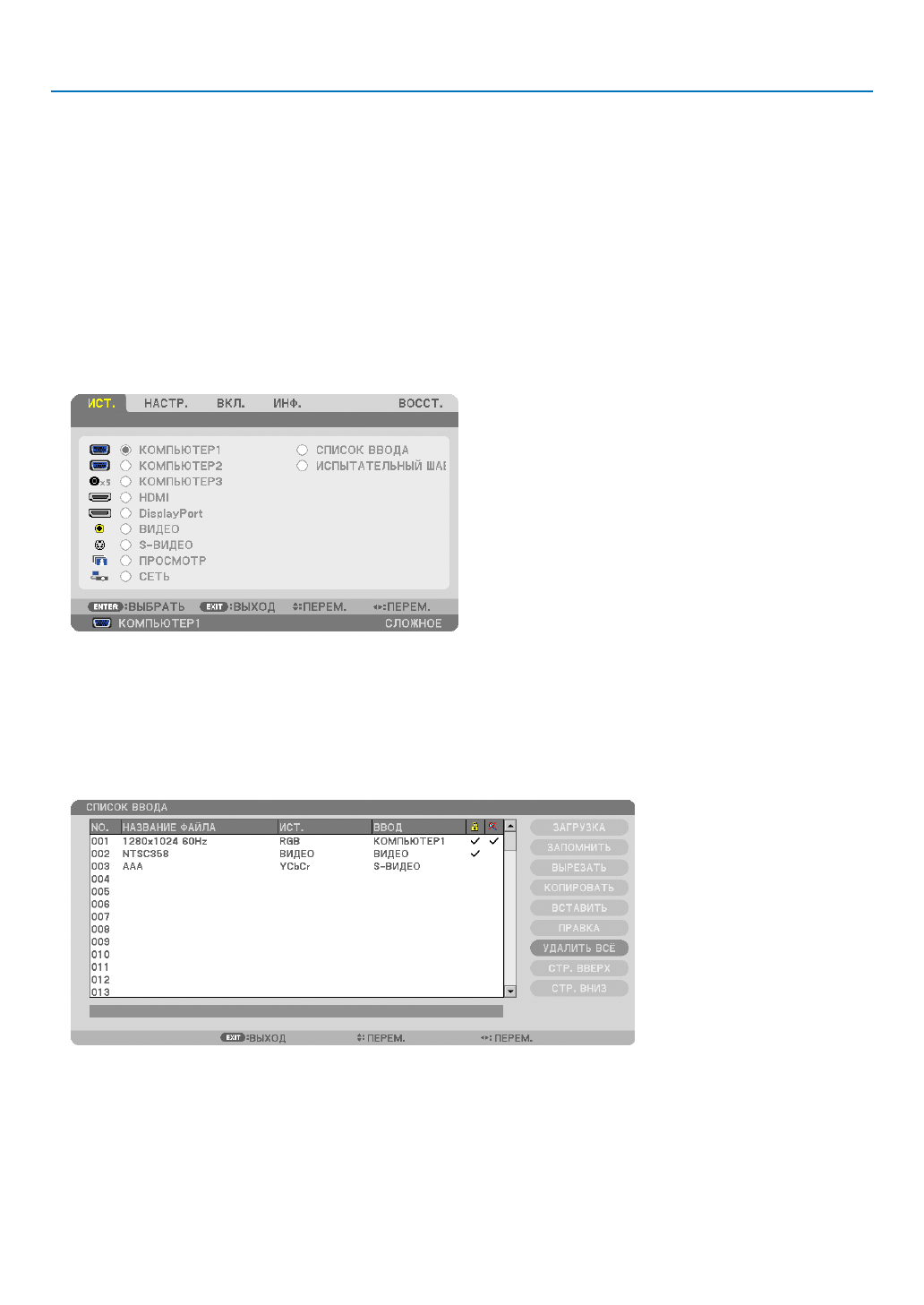

Отобразится окно ИСТ..
3. С помощью кнопок
,
,
или
выберите [СПИСОК ВВОДА] и нажмите кнопку ENTER
.
Отобразится окно СПИСОК ВВОДА.
Если окно СПИСОК ВВОДА
не отображается, переключите меню в режим [СЛОЖНОЕ].
Чтобы переключать меню между [СЛОЖНОЕ] и [ОСНОВНОЙ], выберите [МЕНЮ ПРИЛОЖЕНИЯ]
→
[ИНСТРУМЕНТЫ]
→
[РЕЖИМ АДМИНИСТРАТОРА]. (
→
стр.
)
