146
6. Установка и подключение

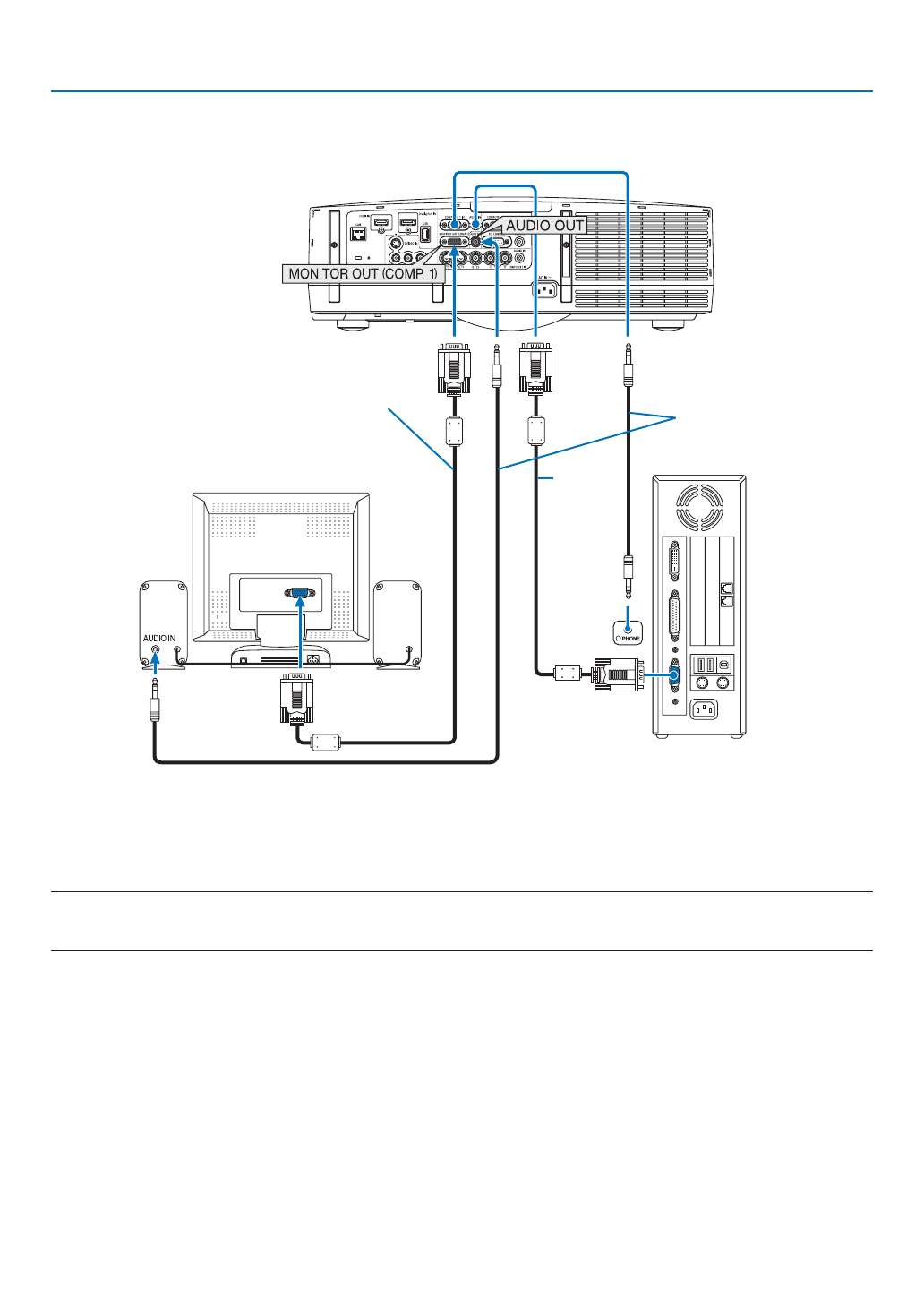

Подключение внешнего монитора
К проектору можно подключить отдельный внешний монитор для параллельного просмотра на мониторе проецируе
-
мого компьютерного аналогового изображения.
ПРИМЕЧАНИЕ:
• Последовательное подключение невозможно.
• Когда подключено звуковое оборудование, динамик проектора заблокирован.
Компью-
терный ка-
бель (VGA)
(входит в
комплект
поставки)
Стерео аудиокабель с мини-
штекером (приобретается
дополнительно)
Компьютерный кабель
(VGA) (приобретается
дополнительно)
