143
6. Установка и подключение
Компьютерный кабель (VGA) (входит в ком-
плект поставки)
Подключается к разъему mini D-Sub 15-pin
на проекторе. Если используется кабель
передачи сигнала длиннее кабеля, входящего в
комплект поставки, рекомендуется исполь-
зовать серийный усилитель-распределитель.
ПРИМЕЧАНИЕ: Для подключения к порту видеосигнала
компьютера Macintosh рекомендуется использовать
доступный на рынке последовательный штырьковый
адаптер (в комплект поставки не входит).
Стерео аудиокабель
с мини-штекером
(приобретается
дополнительно)
Кабель RGB-к-BNC
(приобретается
дополнительно)
Стерео аудиокабель
с мини-штекером
(приобретается
дополнительно)

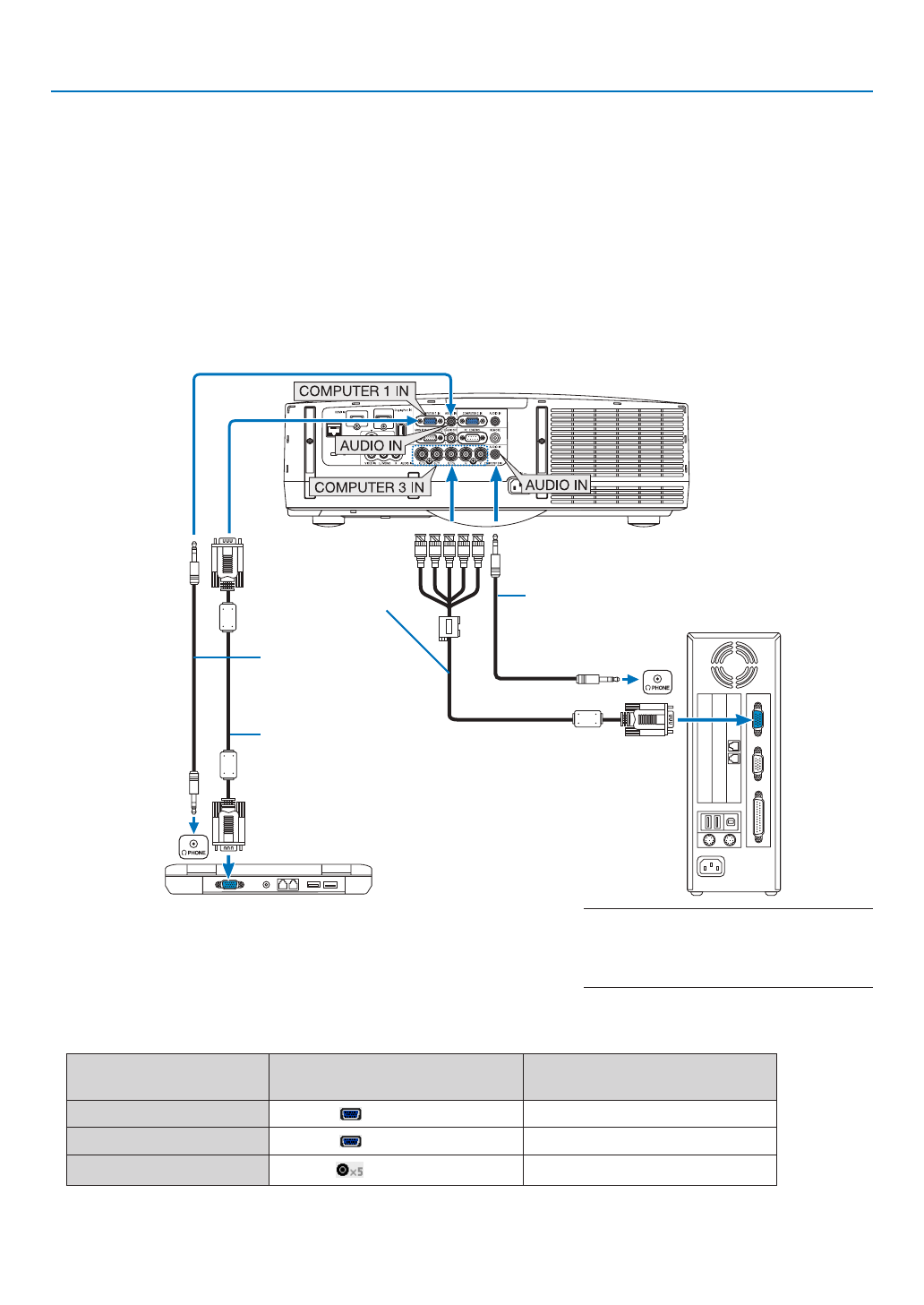

Подключение
Проектор можно подключить к компьютеру при помощи компьютерного кабеля (входит в комплект), BNC кабеля
(5 жильного типа) (доступен в продаже), кабеля HDMI (доступен в продаже) или кабеля DisplayPort (доступен в
продаже).
Аналоговое соединение RGB сигнала
• С помощью компьютерного кабеля (входит в комплект) соедините выходной разъем монитора компьютера (mini
D-Sub 15-pin) с разъемом видео входа проектора КОМПЬЮТЕР 1 или КОМПЬЮТЕР 2.
• При подключении выходного разъема экрана компьютера (mini D-Sub 15-pin) и входного разъема видео входа
проектора Компьютер 3 используйте кабель BNC (5 жильный)
→
переходной кабель mini D-Sub 15-pin.
• После включения проектора выберите имя источника для соответствующего входного разъема.
Входной разъем
Кнопка SOURCE на корпусе про
-
ектора
Кнопка на пульте дистанционно
-
го управления
COMPUTER 1 IN
COMPUTER 1
COMPUTER 1
COMPUTER 2 IN
COMPUTER 2
COMPUTER 2
COMPUTER 3 IN
COMPUTER 3
COMPUTER 3
