9. Приложение

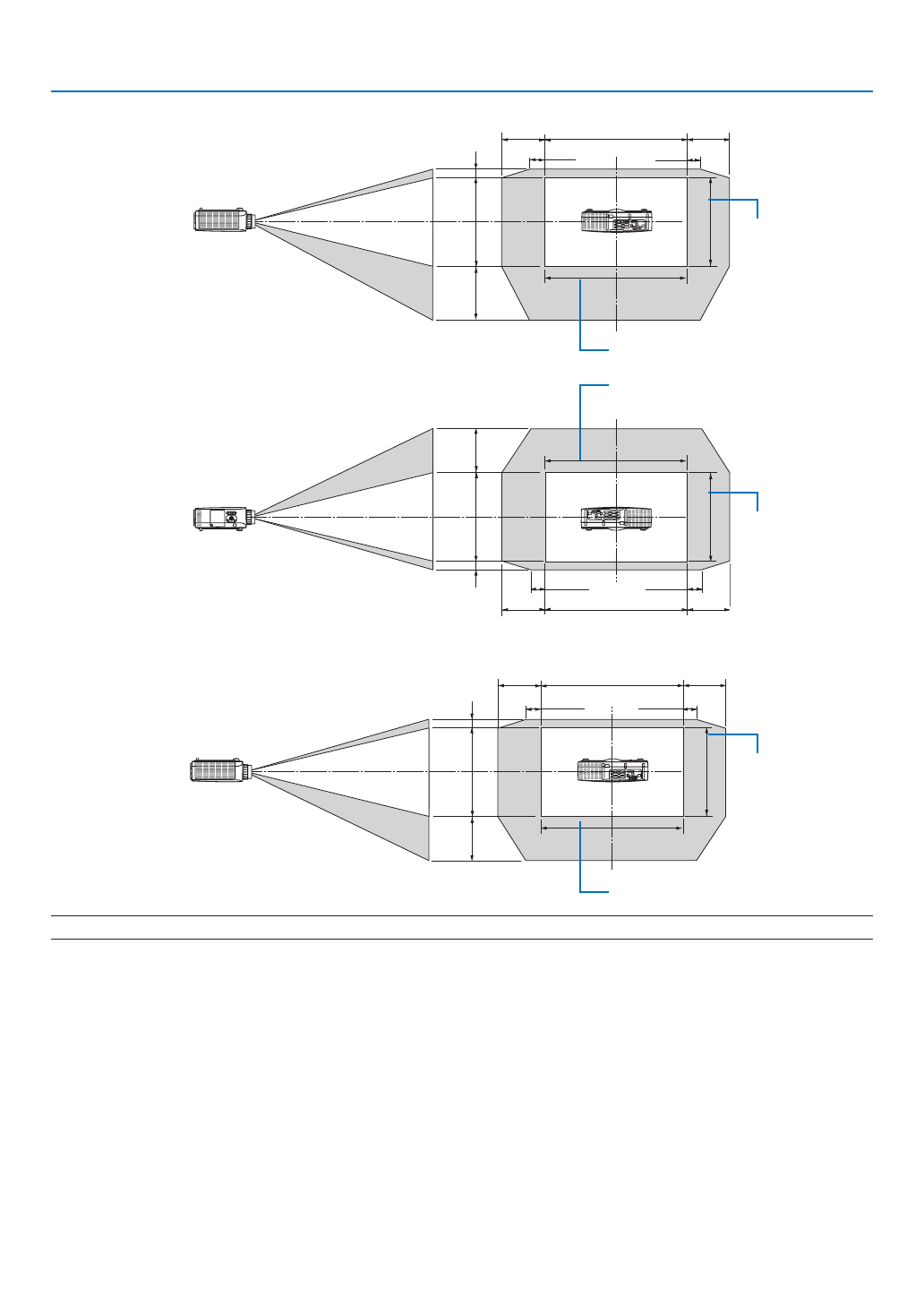

Проецирование фронтальное/с потолка

1V

1H

0,3H

0,1H

0,1H

0,3H

0,6V

0,1V

PA500U

Проецирование фронтальное/со стола

1V

1H

0,3H*

1

0,1H

0,3H*

1

0,5V

0,1V

0,1H

Проецирование фронтальное/с потолка

1V

1H

0,3H*

1

0,3H*

1

0,1H

0,5V

0,1V

0,1H

ПРИМЕЧАНИЕ*

1

: Диапазон горизонтального сдвига объектива 0,15H при 150" проецируемого изображения с объективом NP13ZL

Например: Проецирование на экран 150"

В данном разделе для примера используется проектор PA600X/PA500X

•  Следующее  описание  подходит  к  моделям  PA550W  и  PA500U  (16:10).  Для  расчета  используйте  размеры  экрана  и

максимальное значение сдвига объектива для PA550W и PA500U.

Согласно таблице размеров экрана (

→

 стр.

20

4

), H = 323,1 см, V = 201,9 см.

Диапазон настройки в вертикальном направлении: Проецируемое изображение можно передвигать вверх — на 0,6 ×

201,9 см = 121 см, вниз — на 0,1 × 201,9 см = 20 см (когда объектив находится в центральном положении). Для установки

на потолке/фронтальной приведенные выше цифры следует поменять местами.

Диапазон настройки в горизонтальном направлении: Проецируемое изображение можно передвигать влево — на 0,3

× 323,1 см = 97 см, вправо — на 0,3 × 323,1 см = 97 см.

*  Дейс твительные  значения  могу т  отличаться  на  несколько  %  от  данных  в  примере,  т.к.  расчет  является

приблизительным.
