18

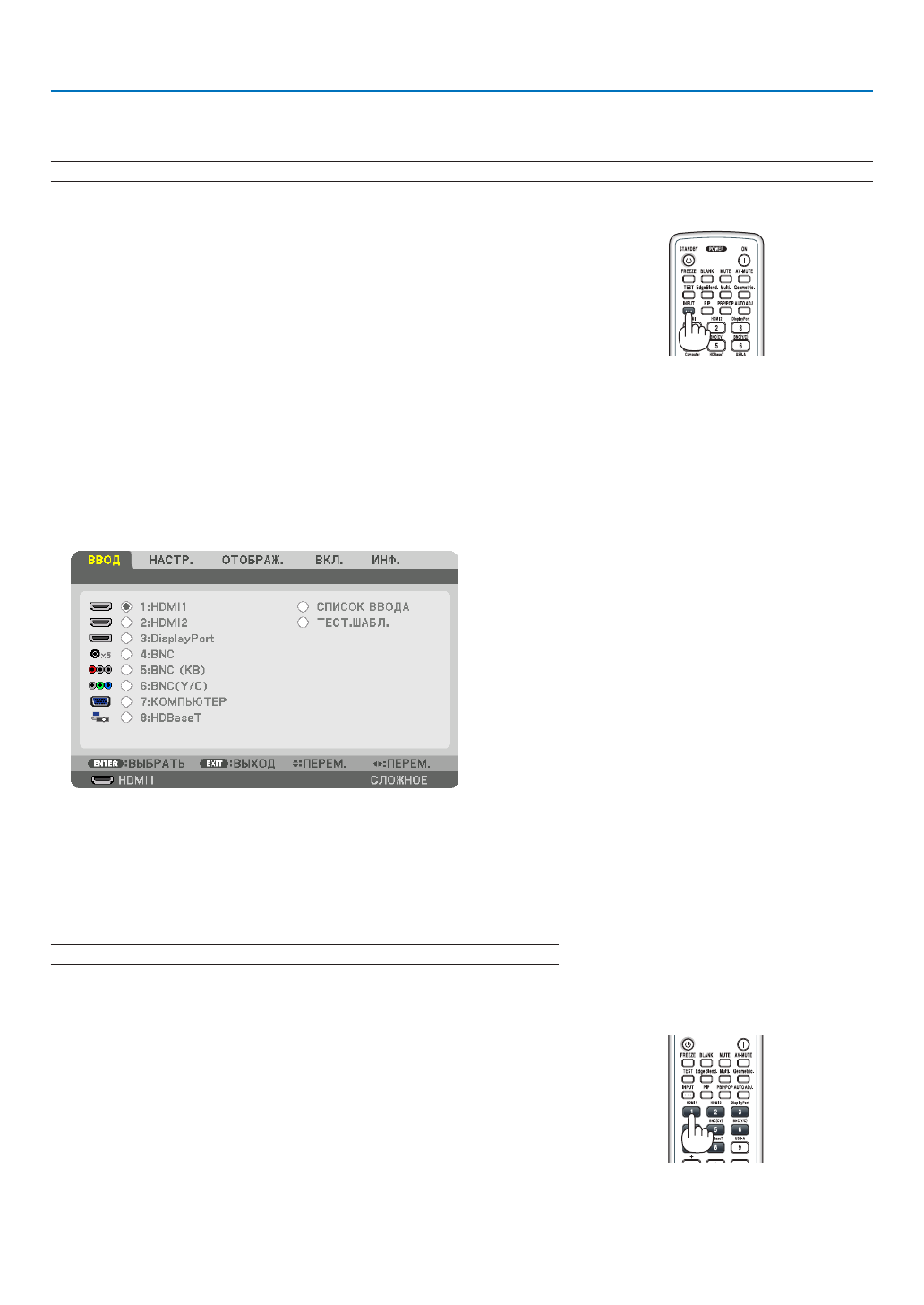

2. Проецирование изображения (основные операции)
❹
Выбор источника сигнала
Выбор компьютера или источника видеосигнала
ПРИМЕЧАНИЕ: Включите компьютер или другое устройство, передающее видеосигнал, подсоединенное к проектору.
Автоматическое обнаружение сигнала
Нажимайте кнопку INPUT в течение 1 секунды или дольше. Проектор про-
изведет поиск доступного источника входного сигнала и отобразит его.
Источник входного сигнала будет переключаться следующим образом:
[Модели HDBaseT ]
HDMI1
→
HDMI2
→
DisplayPort
→
BNC
→
BNC(КВ)
→
BNC(Y/C)
→
КОМПЬЮ-
ТЕР
→
HDBaseT
→
HDMI1
→
…
[Модели MM]
Автоматически проверяет наличие любого входного сигнала HDMI1
→
HDMI2
→
DisplayPort
→
BNC
→
BNC (КВ)
→
BNC(Y/C)
→
КОМПЬЮТЕР
→
USB-A. Проектирование входного сигнала начнется после его обнару-
жения.
• Кратковременно нажмите эту кнопку, чтобы отобразить экран
[ВВОД].
* Данный экран принадлежит модели HDBaseT.
Нажимайте кнопки
▼
/
▲
, чтобы выбрать параметр, соответствующий
нужной входной клемме, а затем нажмите кнопку ENTER для переклю-
чения входного сигнала. Чтобы убрать отображение меню на экране
[ВВОД], нажмите кнопку MENU или EXIT.
ПОДСКАЗКА: Если входной сигнал отсутствует, то вход будет пропущен.
Использование пульта дистанционного управления
Нажмите любую из следующих кнопок: 1/HDMI 1, 2/HDMI 2, 3/DisplayPort,
4/BNC, 5/BNC(CV), 6/BNC(Y/C), 7/Computer, 8/HDBaseT*
1
или 9/USB-A*
2
.
*1 Для моделей MM будет выбран параметр «8/Ethernet» и проектор переключится
на Ethernet.
*2 Модель HDBaseT использовать нельзя.
