220
8. User Supportware
• Эксплуатация проектора (подключение компьютера)

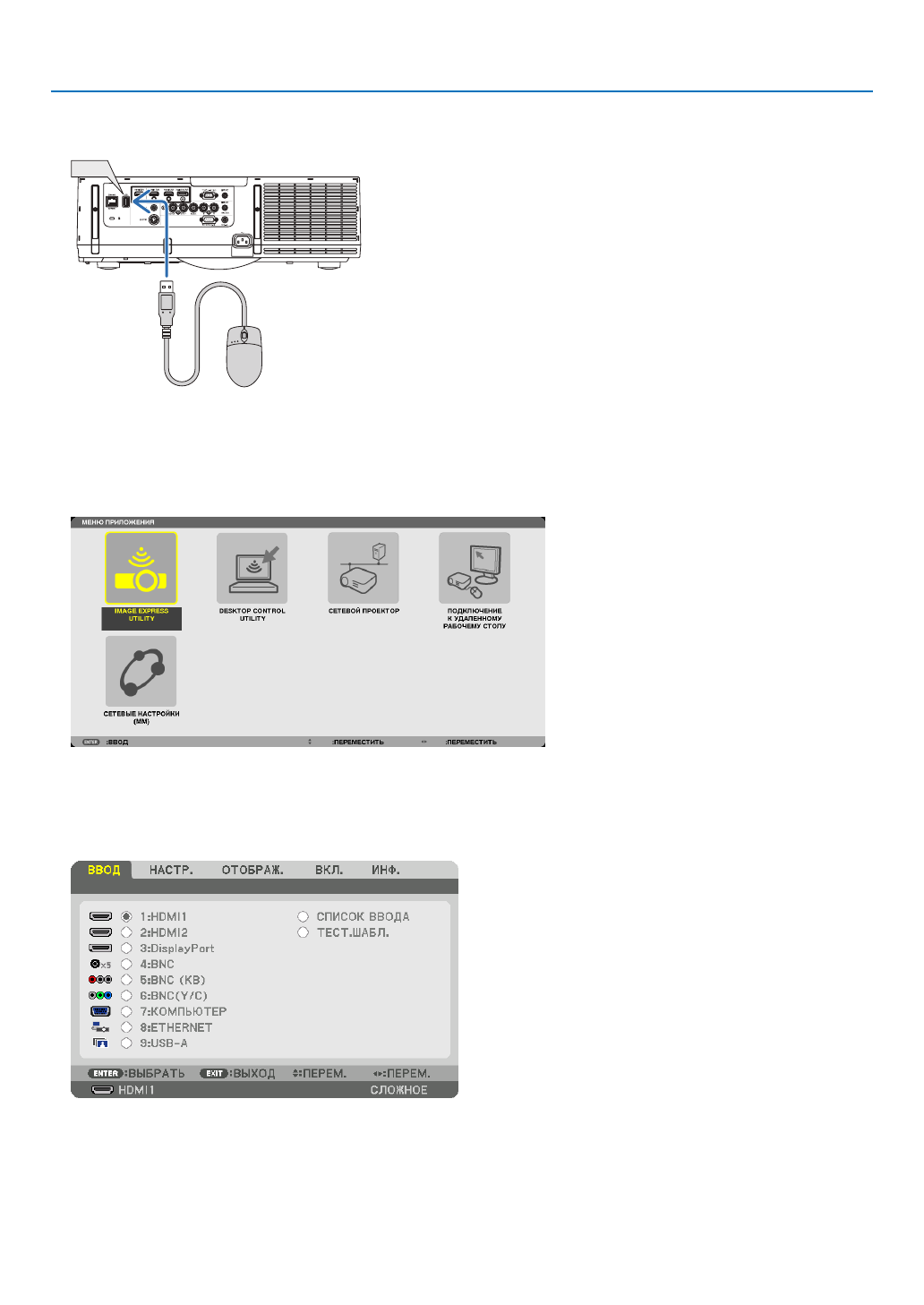

1 Подключите к проектору доступную в продаже мышь с USB разъемом.
USB
2 Включите проектор.
Заранее задайте настройки для подключения проектора по локальной сети.
3 Нажмите кнопку «8/Ethernet» на пульте дистанционного управления.
Отобразится экран меню приложения.
• Кратковременно нажмите кнопку «INPUT» для отображения экрана входной клеммы для выполнения операций
на основном корпусе. Нажмите на кнопки
▼▲
, чтобы выбрать [8:ETHERNET], а затем нажмите кнопку «ENTER»
для переключения ввода и отображения экрана меню приложения.
• Также можно использовать USB-мышь, подключенную к проектору, для выполнения последующих действий.
