171
6. Подключение к другому оборудованию
1. Нажмите кнопку
, чтобы установить проектор в режим
ожидания, затем отсоедините силовой кабель.
Подождите, пока проектор полностью остынет.

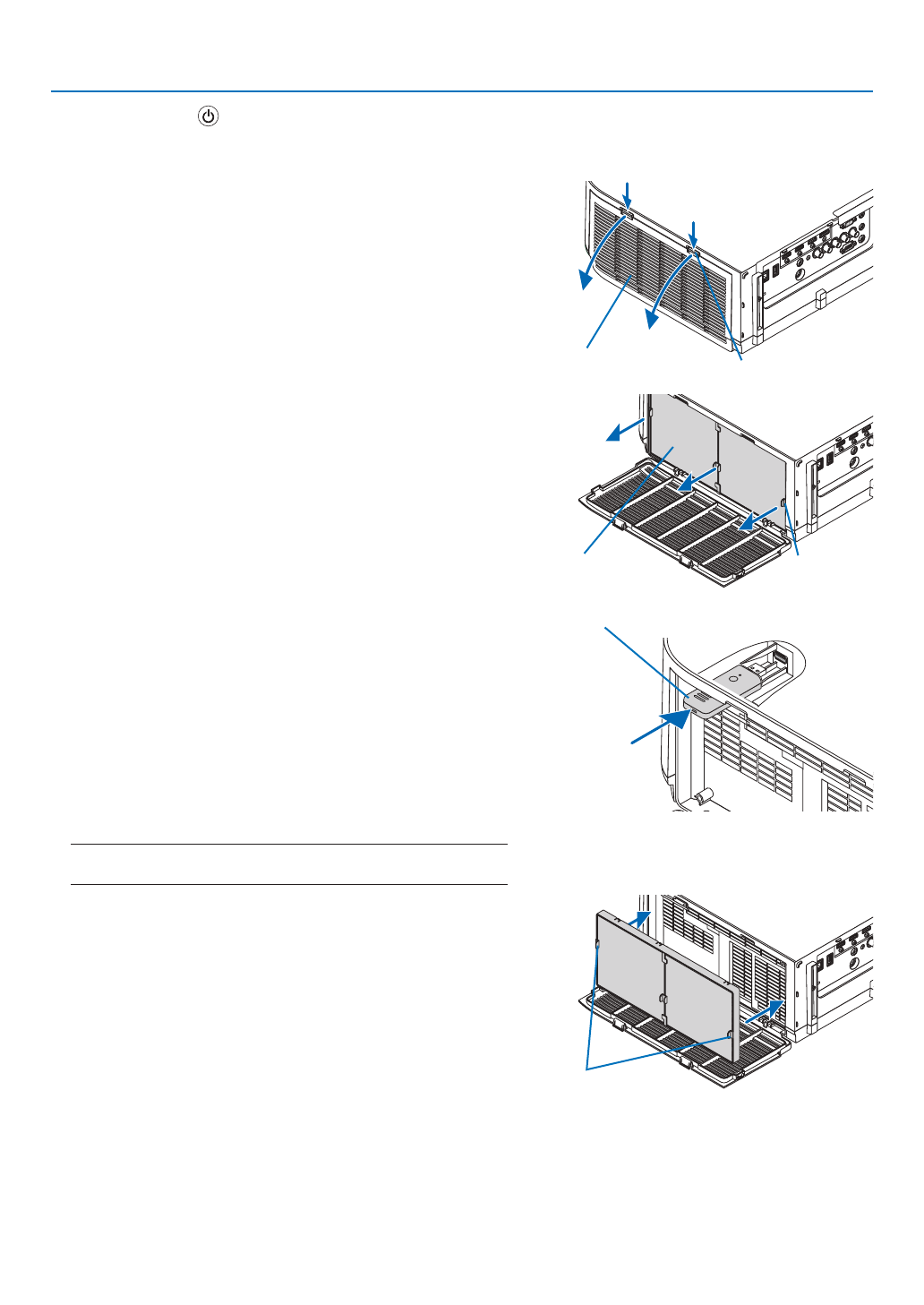

2. Нажмите на кнопки слева и справа, а затем потяните
крышку фильтра на себя, чтобы открыть ее.
Крышка откроется примерно на 90 градусов до упора.
Крышка фильтра
Кнопка
3. Извлеките блок фильтров, потянув за язычок.
Блок фильтров
Язычок
4. Аккуратно вставьте USB модуль беспроводной локальной
связи в USB (LAN) порт.
• Снимите крышку модуля беспроводной локальной сети,
установите модуль лицевой стороной вверх (сторона с
индикатором), возьмитесь за заднюю часть и аккуратно
вставьте модуль.
Далее нажмите на модуль беспроводной локальной сети
пальцем.
• Снятая крышка понадобится после использования модуля
беспроводной локальной сети, поэтому храните ее в на-
дежном месте.
ПРИМЕЧАНИЕ: Если модуль беспроводной локальной сети вставляется с трудом,
не давите на него.
WIRELES
S
WIRELE
SS
Модуль беспроводной локальной сети
5. Установите собранный блок фильтров обратно в корпус
проектора.
Вставьте блок фильтров в проектор сторонами, на которых
с внешней стороны расположены крючки слева и справа.
Крючок
