10. Приложение

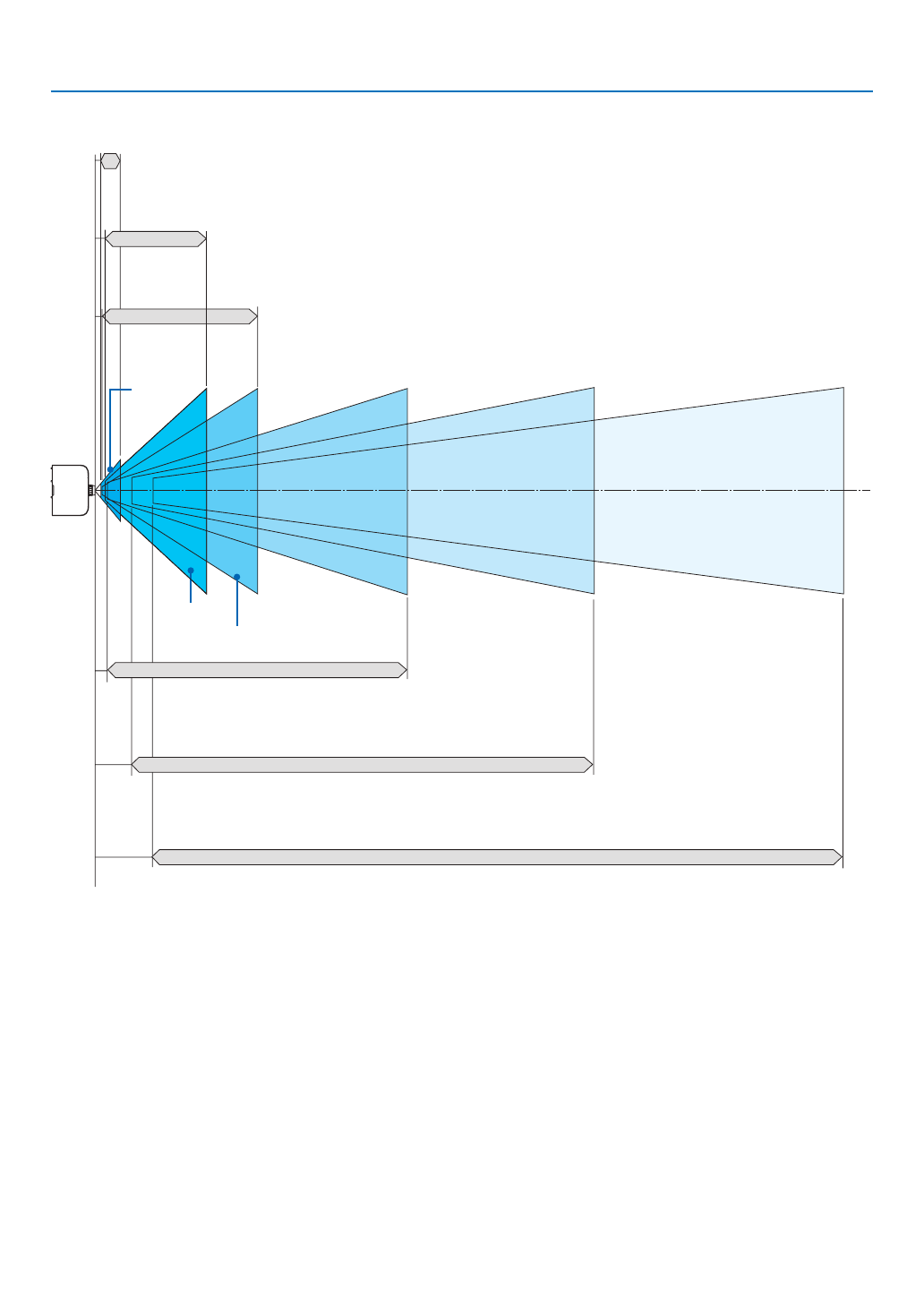

Диапазон проецирования для различных объективов
40-150"
30-500"
40-500"
60-500"
60-500"
60-500"
NP12ZL
NP14ZL
NP11FL
NP30ZL
NP13ZL
NP15ZL
WUXGA тип: 0,7–2,6 м
WXGA тип: 0,7–2,6 м
XGA тип: 0,6–2,5 м
WUXGA тип: 1,0–11,3 м
WXGA тип: 1,0–11,3 м
XGA тип: 1,0–10,9 м
WUXGA тип: 0,7–16,5 м
WXGA тип: 0,7–16,7 м
XGA тип: 0,7–16,0 м
WUXGA тип: 1,2–31,9 м
WXGA тип: 1,2–32,1 м
XGA тип: 1,2–30,8 м
WUXGA тип: 3,7–50,9 м
WXGA тип: 3,7–51,2 м
XGA тип: 3,6–49,2 м
WUXGA тип: 5,9–76,4 м
WXGA тип: 5,9–76,9 м
XGA тип: 5,7–73,8 м
