2. Установка и подключение

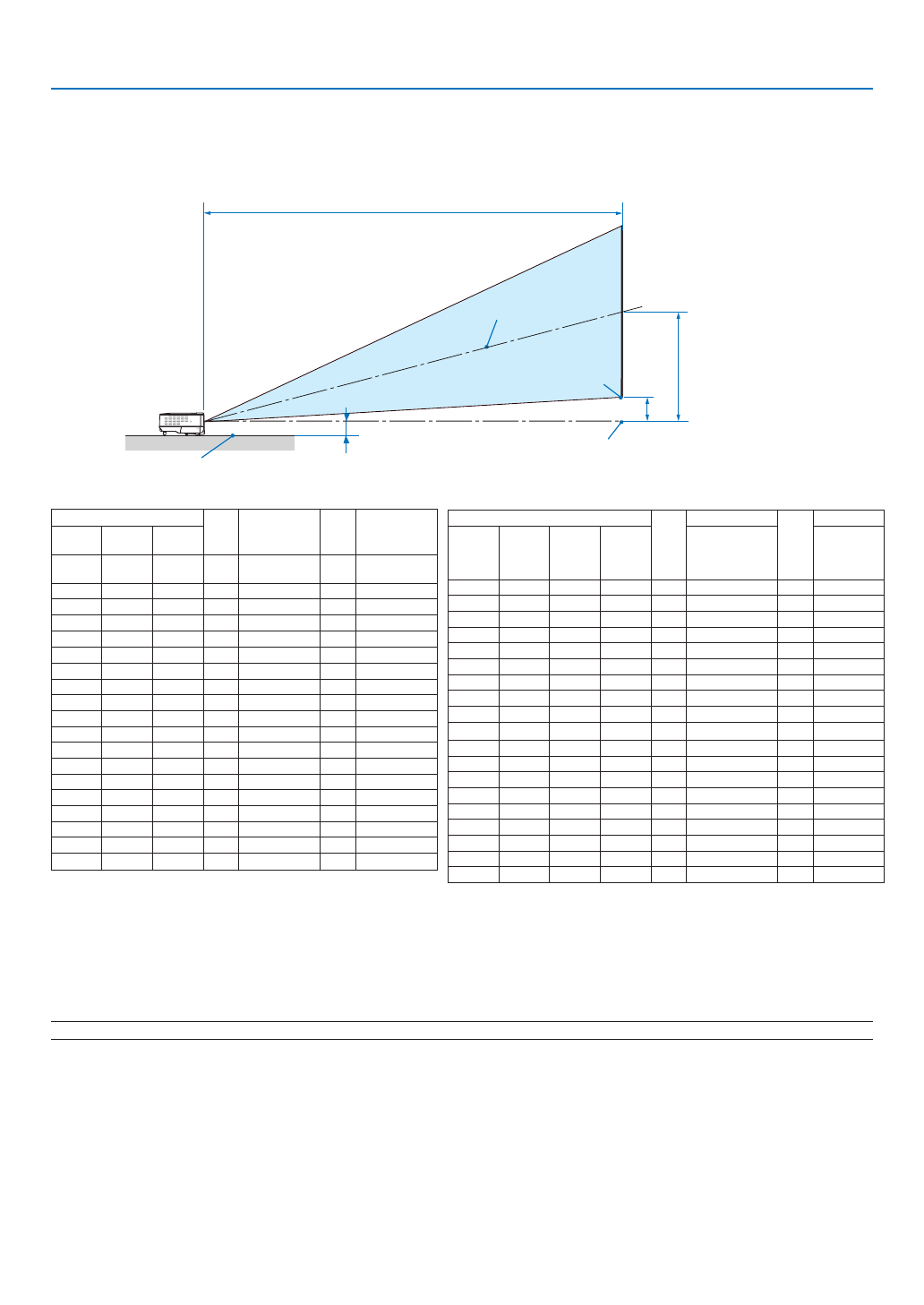

Расстояние проецирования и размер экрана
На следующем рисунке показано правильное положение проектора относительно экрана. Смотрите таблицу для
определения положения проектора.
Таблица расстояний
C
D
B
Размер экрана:
B
C
D
α
Диаго-
наль
Ширина
Высота
широ-
коэкр - теле
широ-
коэкр - теле
дюймов
дюймов
дюймов
дюй-
мов
дюймов
дюй-
мов
градусов
33
26
20
13
-
57
3
- 12,6
40
32
24
15
57
-
69
3
15,0 - 12,5
60
48
36
23
87
-
105
5
14,9 - 12,4
67
54
40
26
97
-
117
6
14,9 - 12,4
72
58
43
28
104 -
126
6
14,9 - 12,4
80
64
48
31
116 -
140
7
14,8 - 12,3
84
67
50
32
122 -
147
7
14,8 - 12,3
90
72
54
35
130 -
158
8
14,8 - 12,3
100
80
60
38
145 -
176
8
14,8 - 12,3
120
96
72
46
174 -
211
10
14,8 - 12,3
150
120
90
58
219 -
264
13
14,7 - 12,3
180
144
108
69
263 -
317
15
14,7 - 12,3
200
160
120
77
292 -
353
17
14,7 - 12,3
220
176
132
84
321 -
388
18
14,7 - 12,3
240
192
144
92
351 -
423
20
14,7 - 12,3
260
208
156
100
380 -
459
22
14,7 - 12,3
280
224
168
107
409 -
494
23
14,7 - 12,3
300
240
180
115
439 -
530
25
14,7 - 12,3
Размер экрана:
B
C
D
α
Диаго-
наль
Диаго-
наль
Ширина
Высота
широ-
коэкр -
теле
ши-
ро-
ко-
экр
- теле
inch
mm
mm
mm
mm
mm
mm
degree
33
838
671
503
321
- 1440
70
- 12,6
40
1016
813
610
390
1450 - 1760
85
15,0 - 12,5
60
1524
1219
914
584
2200 - 2660
127
14,9 - 12,4
67
1702
1361
1021
653
2460 - 2970
142
14,9 - 12,4
72
1829
1463
1097
701
2640 - 3200
153
14,9 - 12,4
80
2032
1626
1219
779
2940 - 3560
169
14,8 - 12,3
84
2134
1707
1280
818
3090 - 3740
178
14,8 - 12,3
90
2286
1829
1372
877
3310 - 4010
191
14,8 - 12,3
100
2540
2032
1524
974
3690 - 4460
212
14,8 - 12,3
120
3048
2438
1829
1169
4430 - 5360
254
14,8 - 12,3
150
3810
3048
2286
1461
5550 - 6710
318
14,7 - 12,3
180
4572
3658
2743
1753
6670 - 8060
381
14,7 - 12,3
200
5080
4064
3048
1948
7420 - 8960
424
14,7 - 12,3
220
5588
4470
3353
2143
8160 - 9850
466
14,7 - 12,3
240
6096
4877
3658
2337
8910 - 10750
508
14,7 - 12,3
260
6604
5283
3962
2532
9650 - 11650
551
14,7 - 12,3
280
7112
5690
4267
2727 10400 - 12550
593
14,7 - 12,3
300
7620
6096
4572
2922 11140 - 13450
636
14,7 - 12,3
B = Расстояние по вертикали от центра объектива до центра экрана
C = Расстояние проецирования
D = Расстояние по вертикали от центра объектива до нижней части экрана (верхней части экрана при использова-
нии на потолке)
α
= Угол проекции
ПРИМЕЧАНИЕ: Величины в таблицах являются расчётными величинами и могут отличаться от действительных.
Центр экрана
Центр объектива
Нижняя часть экрана
2,28 дюймов/58 мм
Нижняя часть проектора
