1. Введение
Функции панели разъемов
1. Разъем COMPUTER 1 IN/Component (15-штырько-
вый мини-разъем D-Sub) (
→
стр.
13
,
16
,
17
)
AUDIO IN (Стереофоническое мини-гнездо) (
→
стр.
13
,
16
,
17
)
2. Разъемы COMPUTER 2 IN/Component (R/cr, G/Y, B/Cb,
H, V) (BNC, 5 шт.) (
→
стр.
13
,
18
)
AUDIO IN (Стереофоническое мини-гнездо) (
→
стр.
13
)
3. Разъем COMPUTER 3 (DVI-D) IN (24-штырьковый)
(совместимый с HDCP) (
→
стр.
15
)
AUDIO IN (Стереофоническое мини-гнездо) (
→
стр.
15
)
4. Разъем S-VIDEO IN (4-штырьковый мини-разъем
DIN) (
→
стр.
18
)
5. Разъем VIDEO IN (RCA) (
→
стр.
18
)
6. VIDEO/S-VIDEO AUDIO L/MONO, R (RCA) (
→
стр.
18
)
7. Разъем MONITOR OUT (15-штырьковый мини-
разъем D-Sub) (
→
стр.
16
)
8. AUDIO OUT (Стереофоническое мини-гнездо) (
→
стр.
16
)
9. Порт РC CONTROL (9-штырьковый разъем D-Sub) (
→
стр.
96
,
97
)
Этот порт используется для подключения ПК или
системы управления, а также для управления проек-
тором через последовательный кабель. В результате
проектором можно управлять с помощью серийного
протокола связи. Чтобы можно было пользоваться
этим портом, требуется серийный кабель переклю-
чения RS232C. Проектором можно управлять также с
помощью программы PC Control Utility Pro 4, которая
находится на компакт-диске NEC Projector CD-ROM,
входящем в комплект поставки. Для этого необходимо
сначала установить программу PC Control Utility Pro 4
на компьютер (
→
стр.
48
). Для авторов собственных
программ на стр.
96
приведены типичные коды управ-
ления с ПК.
10. Порт LAN (RJ-45) (
→
стр.
19
)

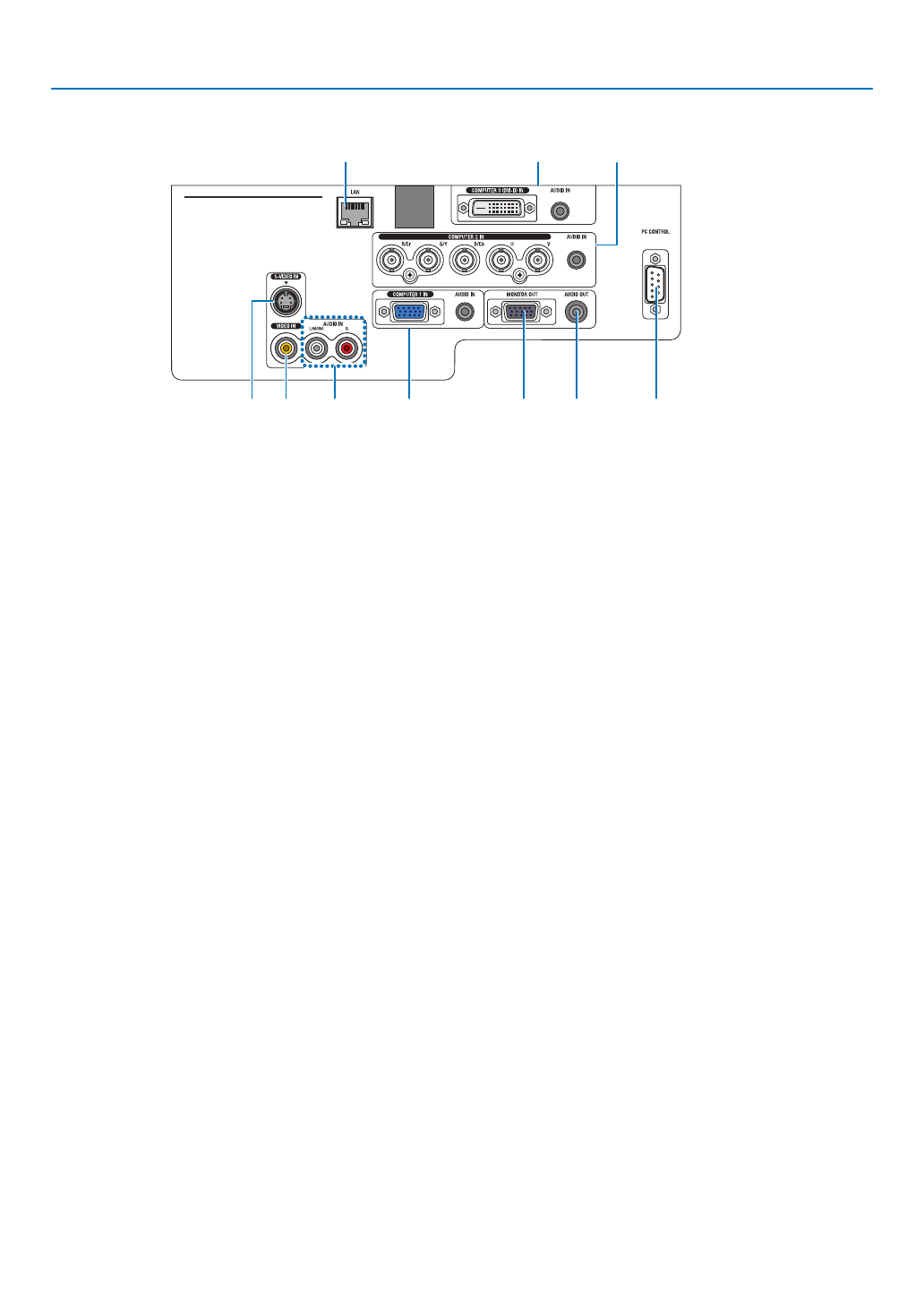

Реальный вид панели разъемов может слегка отличаться от приведенного на рисунке, однако это не влияет на работу
проектора.
6
7
9
10
2
1
5
4
8
3
