Polaris SPORTSMAN 550 EPSSPORTSMAN XP 850 H OSPORTSMAN XP 850 H O EPS 2014 - Инструкция по эксплуатации

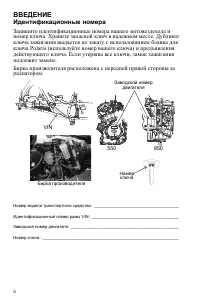

6 ВВЕДЕНИЕ Идентификационные номера Запишите идентификационные номера вашего мотовездехода и номер ключа . Храните запасной ключ в надежном месте . Дубликат ключа зажигания выдается по заказу с использованием бланка для ключа Polaris ( используйте номер вашего ключа ) и предъявления действующего клю...

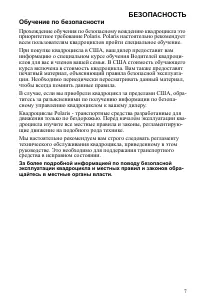

7 БЕЗОПАСНОСТЬ Обучение по безопасности Прохождение обучения по безопасному вождению квадроцикла это приоритетное требование Polaris. Polaris настоятельно рекомендует всем пользователям квадроциклов пройти специальное обучение . При покупке квадроцикла в США , ваш дилер предоставит вам информацию о ...

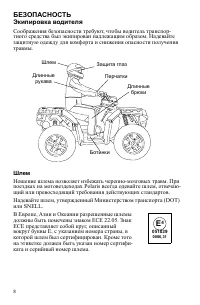

8 БЕЗОПАСНОСТЬ Экипировка водителя Соображения безопасности требуют , чтобы водитель транспор - тного средства был экипирован надлежащим образом . Надевайте защитную одежду для комфорта и снижения опасности получения травмы . Шлем Ношение шлема позволяет избежать черепно - мозговых травм . При поезд...

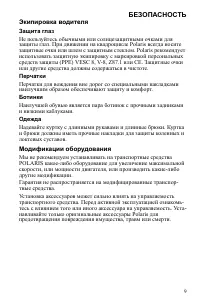

9 БЕЗОПАСНОСТЬ Экипировка водителя Защита глаз Не пользуйтесь обычными или солнцезащитными очками для защиты глаз . При движении на квадроцикле Polaris всегда носите защитные очки или шлем с защитным стеклом . Polaris рекомендует использовать защитную экипировку с маркировкой персональных средств за...

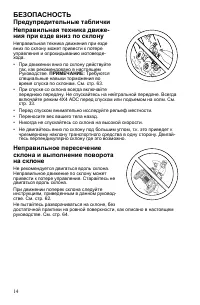

14 БЕЗОПАСНОСТЬ Предупредительные таблички Неправильная техника движе - ния при езде вниз по склону Неправильная техника движения при езде вниз по склону может привести к потере управления и опрокидыванию мотовезде - хода . • При движении вниз по склону действуйте так , как рекомендовано в настоящем...

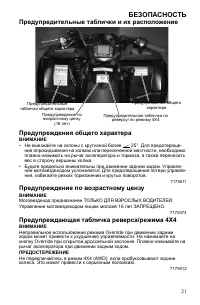

21 БЕЗОПАСНОСТЬ Предупредительные таблички и их расположение Предупреждения общего характера ВНИМАНИЕ • Не выезжайте на склоны с крутизной более 25°. Для предотвраще - ния опрокидывания на холмах или пересеченной местности , необходимо плавно нажимать на рычаг акселератора и тормоза , а также перено...

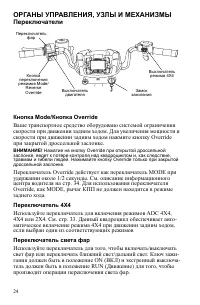

24 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Переключатели Кнопка Mode/ Кнопка О verride Ваше транспортное средство оборудовано системой ограничения скорости при движении задним ходом . Для увеличения мощности и скорости при движении задним ходом нажмите кнопку Override при закрытой дроссельной заслонке ...

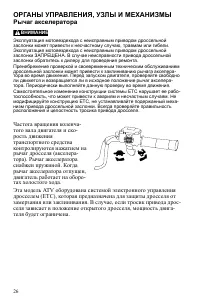

26 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Рычаг акселератора Эксплуатация мотовездехода с неисправным приводом дроссельной заслонки может привести к несчастному случаю , травмам или гибели . Эксплуатация мотовездехода с неисправным приводом дроссельной заслонки ЗАПРЕЩЕНА . В случае неисправности приво...

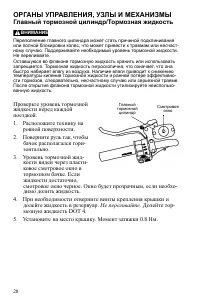

28 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Главный тормозной цилиндр / Тормозная жидкость Переполнение главного цилиндра может стать причиной подклинивания или полной блокировки колес , что может привести к травмам или несчаст - ному случаю . Поддерживайте необходимый уровень тормозной жидкости . Не пе...

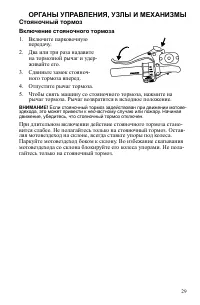

29 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Стояночный тормоз Включение стояночного тормоза 1. Включите парковочную передачу . 2. Два или три раза надавите на тормозной рычаг и удер - живайте его . 3. Сдвиньте замок стояноч - ного тормоза вперед . 4. Отпустите рычаг тормоза . 5. Чтобы снять машину со ст...

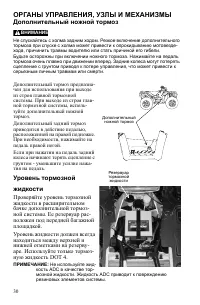

30 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Дополнительный ножной тормоз Не спускайтесь с холма задним ходом . Резкое включение дополнительного тормоза при спуске с холма может привести к опрокидыванию мотовезде - хода , причинить травмы водителю или стать причиной его гибели . Будьте осторожны при вклю...

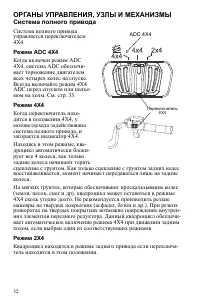

32 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Система полного привода Система полного привода управляется переключателем 4X4. Режим ADC 4X4 Когда включен режим ADC 4X4, система ADC обеспечи - вает торможение двигателем всех четырех колес на спуске . Всегда включайте режим 4X4 ADC перед спуском или подъе -...

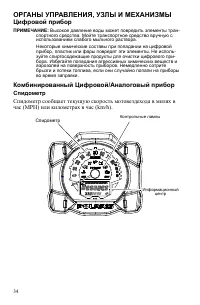

34 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор ПРИМЕЧАНИЕ : Высокое давление воды может повредить элементы тран - спортного средства . Мойте транспортное средство вручную с использованием слабого мыльного раствора . Некоторые химические составы при попадании на цифровой прибор , пластик или...

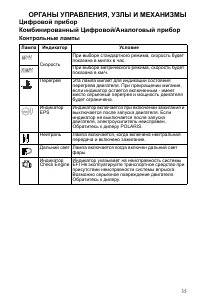

35 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Комбинированный Цифровой / Аналоговый прибор Контрольные лампы Лампа Индикатор Условие Скорость При выборе стандартного режима , скорость будет показана в милях в час . При выборе метрического режима , скорость будет показана в км / ч . Перегре...

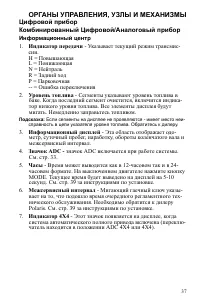

37 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Комбинированный Цифровой / Аналоговый прибор Информационный центр 1. Индикатор передачи - Указывает текущий режим трансмис - сии . H = Повышающая L = Понижающая N = Нейтраль R = Задний ход P = Парковочная -- = Ошибка переключения 2. Уровень топ...

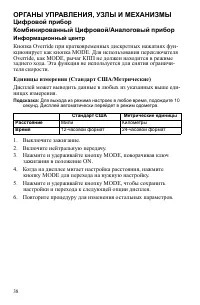

38 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Комбинированный Цифровой / Аналоговый прибор Информационный центр Кнопка Override при кратковременных дискретных нажатиях фун - кционирует как кнопка MODE. Для использования переключателя Override, как MODE, рычаг КПП не должен находится в режи...

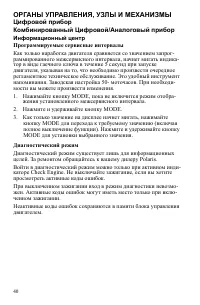

40 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Комбинированный Цифровой / Аналоговый прибор Информационный центр Программируемые сервисные интервалы Как только наработка двигателя сравняется со значением запрог - раммированного межсервисного интервала , начнет мигать индика - тор в виде гае...

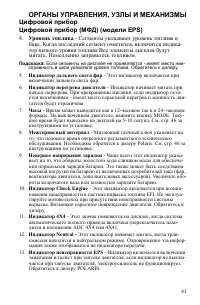

43 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Цифровой прибор ( МФД ) ( модели EPS) 4. Уровень топлива - Сегменты указывают уровень топлива в баке . Когда последний сегмент очистится , включится индика - тор низкого уровня топлива Все элементы дисплея будут мигать . Немедленно заправьтесь ...

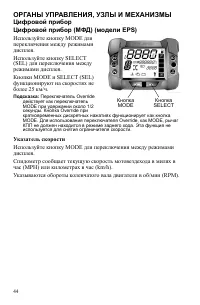

44 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Цифровой прибор ( МФД ) ( модели EPS) Используйте кнопку MODE для переключения между режимами дисплея . Используйте кнопку SELECT (SEL) для переключения между режимами дисплея . Кнопки MODE и SELECT (SEL) функционируют на скоростях не более 25 ...

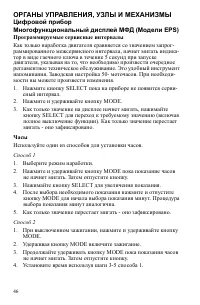

46 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Многофункциональный дисплей МФД ( Модели EPS) Программируемые сервисные интервалы Как только наработка двигателя сравняется со значением запрог - раммированного межсервисного интервала , начнет мигать индика - тор в виде гаечного ключа в течени...

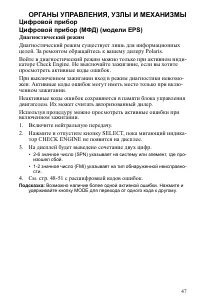

47 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Цифровой прибор ( МФД ) ( модели EPS) Диагностический режим Диагностический режим существует лишь для информационных целей . За ремонтом обращайтесь к вашему дилеру Polaris. Войте в диагностический режим можно только при активном инди - каторе ...

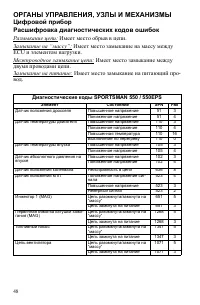

48 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Расшифровка диагностических кодов ошибок Размыкание цепи : Имеет место обрыв в цепи . Замыкание на “ массу ”: Имеет место замыкание на массу между ECU и элементом нагрузки . Межпроводное замыкание цепи : Имеет место замыкание между двумя провод...

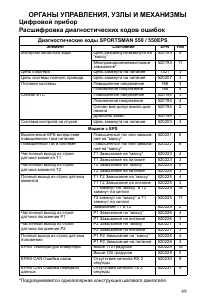

49 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Цифровой прибор Расшифровка диагностических кодов ошибок * Подразумевается однополярная конструкция шагового двигателя Диагностические коды SPORTSMAN 550 / 550EPS Элемент Состояние SPN FMI Моторчик холостого хода Цепь разомкнута / замкнута на “ массу ” 520193 ...

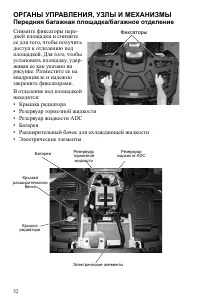

52 ОРГАНЫ УПРАВЛЕНИЯ , УЗЛЫ И МЕХАНИЗМЫ Передняя багажная площадка / багажное отделение Снимите фиксаторы пере - дней площадки и снимите ее для того , чтобы получить доступ к отделению под площадкой . Для того , чтобы установить площадку , удер - живая ее как указано на рисунке . Разместите ее на кв...

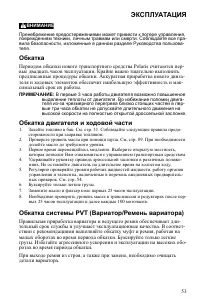

53 ЭКСПЛУАТАЦИЯ Пренебрежение предостережениями может привести к потере управления , повреждениям техники , личным травмам или смерти . Соблюдайте все пра - вила безопасности , изложенные в данном разделе Руководства пользова - теля . Обкатка Периодом обкатки нового транспортного средства Polaris сч...

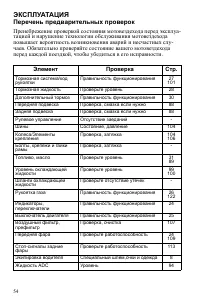

54 ЭКСПЛУАТАЦИЯ Перечень предварительных проверок Пренебрежение проверкой состояния мотовездехода перед эксплуа - тацией и нарушение технологии обслуживания мотовездехода повышает вероятность возникновения аварий и несчастных слу - чаев . Обязательно проверяйте состояние вашего мотовездехода перед к...

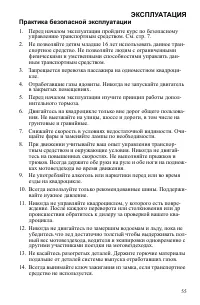

55 ЭКСПЛУАТАЦИЯ Практика безопасной эксплуатации 1. Перед началом эксплуатации пройдите курс по безопасному управлению транспортным средством . См . стр . 7. 2. Не позволяйте детям младше 16 лет использовать данное тран - спортное средство . Не позволяйте людям с ограниченными физическими и умственн...

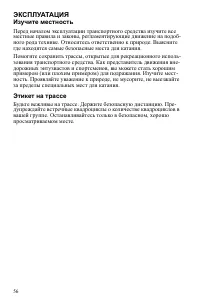

56 ЭКСПЛУАТАЦИЯ Изучите местность Перед началом эксплуатации транспортного средства изучите все местные правила и законы , регламентирующие движение на подоб - ного рода технике . Относитесь ответственно к природе . Выясните где находятся самые безопасные места для катания . Помогите сохранить трасс...

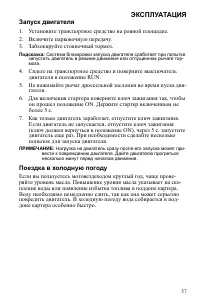

57 ЭКСПЛУАТАЦИЯ Запуск двигателя 1. Установите транспортное средство на ровной площадке . 2. Включите парковочную передачу . 3. Заблокируйте стояночный тормоз . Подсказка : Система блокировки запуска двигателя сработает при попытке запустить двигатель в режиме движения или отпущенном рычаге тор - мо...

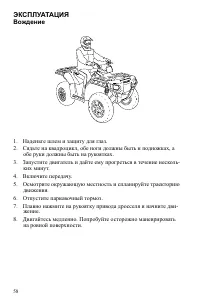

58 ЭКСПЛУАТАЦИЯ Вождение 1. Наденьте шлем и защиту для глаз . 2. Сядьте на квадроцикл , обе ноги должны быть н подножках , а обе руки должны быть на рукоятках . 3. Запустите двигатель и дайте ему прогреться в течение несколь - ких минут . 4. Включите передачу . 5. Осмотрите окружающую местность и сп...

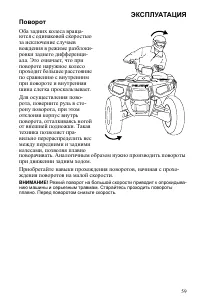

59 ЭКСПЛУАТАЦИЯ Поворот Оба задних колеса враща - ются с одинаковой скоростью за исключение случаев вождения в режиме разблоки - ровки заднего дифференци - ала . Это означает , что при повороте наружное колесо проходит большее расстояние по сравнению с внутренним при повороте и внутренняя шина слегк...

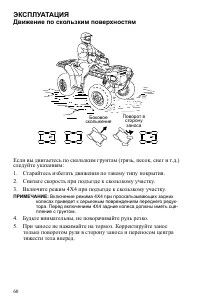

60 ЭКСПЛУАТАЦИЯ Движение по скользким поверхностям Если вы двигаетесь по скользким грунтам ( грязь , песок , снег и т . д .) следуйте указаниям : 1. Старайтесь избегать движения по такому типу покрытия . 2. Снизьте скорость при подъезде к скользкому участку . 3. Включите режим 4X4 при подъезде к ско...

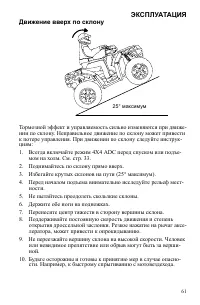

61 ЭКСПЛУАТАЦИЯ Движение вверх по склону Тормозной эффект и управляемость сильно изменяются при движе - нии по склону . Неправильное движение по склону может привести к потере управления . При движении по склону следуйте инструк - циям : 1. Всегда включайте режим 4X4 ADC перед спуском или подъе - мо...

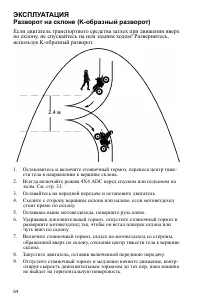

64 ЭКСПЛУАТАЦИЯ Разворот на склоне (K- образный разворот ) Если двигатель транспортного средства заглох при движении вверх по склону , не спускайтесь на нем задним ходом ! Развернитесь , используя K- образный разворот . 1. Остановитесь и включите стояночный тормоз , перенеся центр тяже - сти тела в ...

65 ЭКСПЛУАТАЦИЯ Преодоление водных преград Мотовездеход Polaris может двигаться по водоему с макси - мальной глубиной , при кото - рой подножки находятся выше уровня воды . При пере - сечении водной преграды соблюдайте следующие пра - вила : 1. Определите глубину и направление потока . 2. Выберите м...

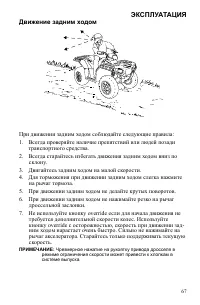

67 ЭКСПЛУАТАЦИЯ Движение задним ходом При движении задним ходом соблюдайте следующие правила : 1. Всегда проверяйте наличие препятствий или людей позади транспортного средства . 2. Всегда старайтесь избегать движения задним ходом вниз по склону . 3. Двигайтесь задним ходом на малой скорости . 4. Для...

68 ЭКСПЛУАТАЦИЯ Перевозка грузов Нарушение правил перевозки груза приводит к потере контроля над машиной и ухудшению эффективности торможения , что , как правило , заканчивается серьезными травмами , увечьями или гибелью людей . Соблюдайте правила тех - ники безопасности при транспортировке грузов :...

70 ЭКСПЛУАТАЦИЯ Перевозка грузов Буксировка грузов Цепляйте прицеп только за специальное прицепное устройство . Снимайте фаркоп , если не планируете ездить с прицепом . При бук - сировке прицепа с грузом , уменьшите вес груза на задней багажной площадке на величину нагрузки на фаркоп . • Общий вес в...

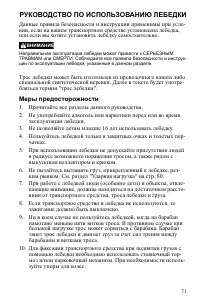

71 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Данные правила безопасности и инструкции применимы при усло - вии , если на вашем транспортном средстве установлена лебедка , или если вы хотите установить лебедку самостоятельно . Неправильная эксплуатация лебедки может привести к СЕРЬЕЗНЫМ ТРАВМАМ или СМЕРТИ...

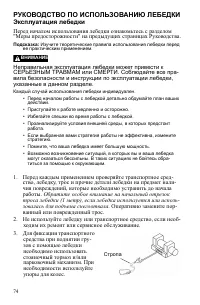

74 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Эксплуатация лебедки Перед началом использования лебедки ознакомьтесь с разделом " Меры предосторожности " на предыдущих страницах Руководства . Подсказка : Изучите теоретические правила использования лебедки перед ее практическим применением . Неправи...

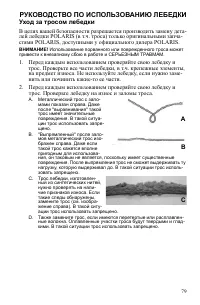

79 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Уход за тросом лебедки В целях вашей безопасности разрешается производить замену дета - лей лебедки POLARIS ( в т . ч . троса ) только оригинальными запча - стями POLARIS, доступными у официального дилера POLARIS. ВНИМАНИЕ ! Использование порванного или повреж...

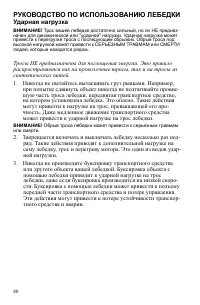

80 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Ударная нагрузка ВНИМАНИЕ ! Трос вашей лебедке достаточно сильный , но он НЕ предназ - начен для динамической или " ударной " нагрузки . Ударная нагрузка может привести к перегрузке троса с последующим обрывом . Обрыв троса под высокой нагрузкой может ...

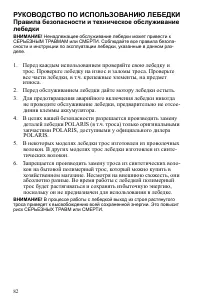

82 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ Правила безопасности и техническое обслуживание лебедки ВНИМАНИЕ ! Ненадлежащее обслуживание лебедки может привести к СЕРЬЕЗНЫМ ТРАВМАМ или СМЕРТИ . Соблюдайте все правила безопа - сности и инструкции по эксплуатации лебедки , указанные в данном раз - деле . 1...

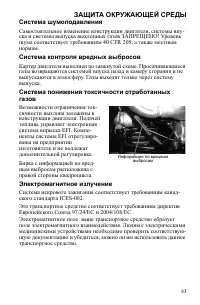

83 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ Система шумоподавления Самостоятельное изменение конструкции двигателя , системы впу - ска и системы выпуска выхлопных газов ЗАПРЕЩЕНО ! Уровень шума соответствует требованиям 40 CFR 205, а также местным нормам . Система контроля вредных выбросов Картер двигателя выполнен ...

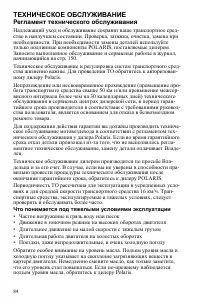

84 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регламент технического обслуживания Надлежащий уход и обслуживание сохранят ваше транспортное сред - ство в наилучшем состоянии . Проверка , затяжка , очистка , замена при необходимости . При необходимости замены деталей используйте только подлинные компоненты POLARIS, по...

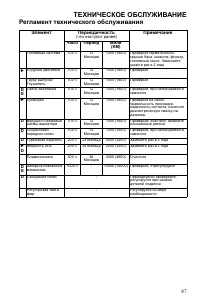

87 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Регламент технического обслуживания Элемент Периодичность ( что наступит ранее ) Примечание Часы Период Мили (KM) Топливная система 100 ч 12 Месяцев 1000 (1600) Проверьте герметичность крышки бака , шлангов , фильтр , топливный насос . Заменяйте шланги раз в 2 года ► Поду...

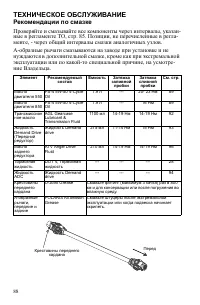

88 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Рекомендации по смазке Проверяйте и смазывайте все компоненты через интервалы , указан - ные в регламенте ТО , стр . 85. Позиции , не перечисленные в регла - менте , - через общий интервалы смазки аналогичных узлов . А - образные рычаги смазываются на заводе при установке...

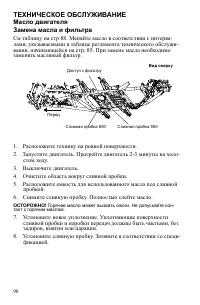

90 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Масло двигателя Замена масла и фильтра См таблицу на стр 88. Меняйте масло в соответствии с интерва - лами , указываемыми в таблице регламента технического обслужи - вания , начинающейся на стр . 85. При замене масла необходимо заменять масляный фильтр . 1. Расположите те...

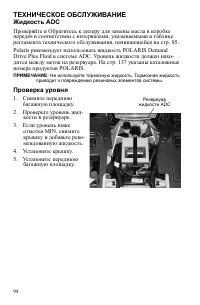

94 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Жидкость ADC Проверяйте и Обратитесь к дилеру для замены масла в коробке передач в соответствии с интервалами , указываемыми в таблице регламента технического обслуживания , начинающейся на стр . 85. Polaris рекомендует использовать жидкость POLARIS Demand Drive Plus Flui...

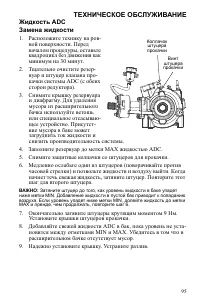

95 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Жидкость ADC Замена жидкости 1. Расположите технику на ров - ной поверхности . Перед началом процедуры , оставьте квадроцикл без движения как минимум на 30 минут . 2. Тщательно очистите резер - вуар и штуцер клапана про - качки системы ADC ( с обеих сторон редуктора ). 3....

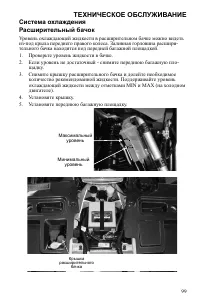

99 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система охлаждения Расширительный бачок Уровень охлаждающей жидкости в расширительном бачке можно видеть из - под крыла переднего правого колеса . Заливная горловина расшири - тельного бачка находится под передней багажной площадкой . 1. Проверьте уровень жидкости в бачке...

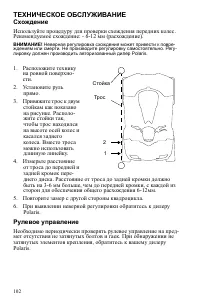

102 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Схождение Используйте процедуру для проверки схождения передних колес . Рекомендуемое схождение : - 6-12 мм ( расхождение ). ВНИМАНИЕ ! Неверная регулировка схождения может привести к повре - ждениям или смерти . Не производите регулировку самостоятельно . Регу - лировку...

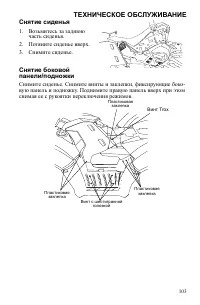

103 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Снятие сиденья 1. Возьмитесь за заднюю часть сиденья . 2. Потяните сиденье вверх . 3. Снимите сиденье . Снятие боковой панели / подножки Снимите сиденье . Снимите винты и заклепки , фиксирующие боко - вую панель и подножку . Поднимите правую панель вверх при этом снимая ...

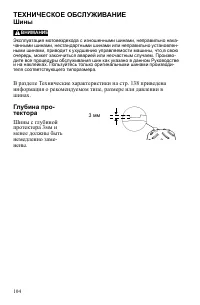

104 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Шины Эксплуатация мотовездехода с изношенными шинами , неправильно нака - чанными шинами , нестандартными шинами или неправильно установлен - ными шинами , приводит к ухудшению управляемости машины , что , в свою очередь , может закончиться аварией или несчастным случаем...

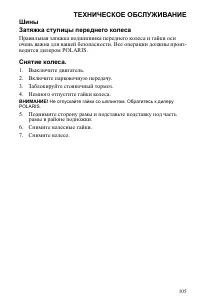

105 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ШиныЗатяжка ступицы переднего колеса Правильная затяжка подшипника переднего колеса и гайки оси очень важна для вашей безопасности . Все операции должны произ - водится дилером POLARIS. Снятие колеса . 1. Выключите двигатель . 2. Включите парковочную передачу . 3. Заблок...

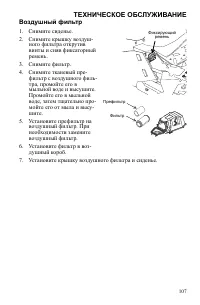

107 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Воздушный фильтр 1. Снимите сиденье . 2. Снимите крышку воздуш - ного фильтра открутив винты и сняв фиксаторный ремень . 3. Снимите фильтр . 4. Снимите тканевый пре - фильтр с воздушного филь - тра , промойте его в мыльной воде и высушите . Промойте его в мыльной воде , ...

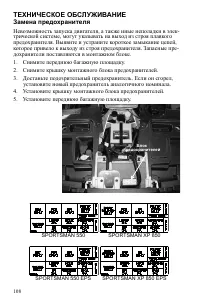

108 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Замена предохранителя Невозможность запуска двигателя , а также иные неполадки в элек - трической системе , могут указывать на выход из строя плавкого предохранителя . Выявите и устраните короткое замыкание цепей , которое привело к выходу из строя предохранителя . Запас...

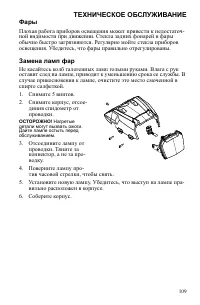

109 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Фары Плохая работа приборов освещения может привести к недостаточ - ной видимости при движении . Стекла задних фонарей и фары обычно быстро загрязняются . Регулярно мойте стекла приборов освещения . Убедитесь , что фары правильно отрегулированы . Замена ламп фар Не касай...

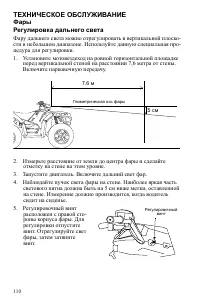

110 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФарыРегулировка дальнего света Фару дальнего света можно отрегулировать в вертикальной плоско - сти в небольшом диапазоне . Используйте данную специальная про - цедура для регулировки . 1. Установите мотовездеход на ровной горизонтальной площадке перед вертикальной стено...

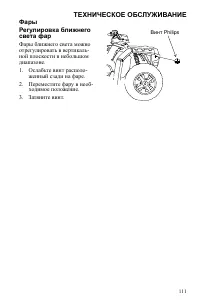

111 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФарыРегулировка ближнего света фар Фары ближнего света можно отрегулировать в вертикаль - ной плоскости в небольшом диапазоне . 1. Ослабьте винт располо - женный сзади на фаре . 2. Переместите фару в необ - ходимое положение . 3. Затяните винт . Винт Philips

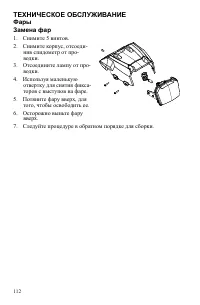

112 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФарыЗамена фар 1. Снимите 5 винтов . 2. Снимите корпус , отсоеди - нив спидометр от про - водки . 3. Отсоедините лампу от про - водки . 4. Используя маленькую отвертку для снятия фикса - торов с выступов на фаре . 5. Потяните фару вверх , для того , чтобы освободить ее ....

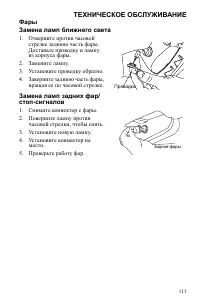

113 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФарыЗамена ламп ближнего света 1. Отверните против часовой стрелке заднюю часть фары . Достаньте проводку и лампу из корпуса фары . 2. Замените лампу . 3. Установите проводку обратно . 4. Заверните заднюю часть фары , вращая ее по часовой стрелке . Замена ламп задних фар...

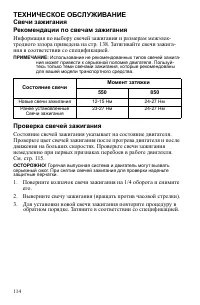

114 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Свечи зажигания Рекомендации по свечам зажигания Информация по выбору свечей зажигания и размерам межэлек - тродного зазора приведена на стр . 138. Затягивайте свечи зажига - ния в соответствии со спецификацией . ПРИМЕЧАНИЕ : Использование не рекомендованных типов свечей...

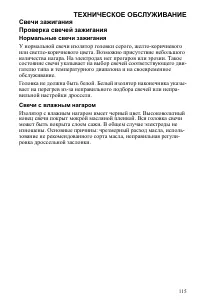

115 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Свечи зажигания Проверка свечей зажигания Нормальные свечи зажигания У нормальной свечи изолятор головки серого , желто - коричневого или светло - коричневого цвета . Возможно присутствие небольшого количества нагара . На электродах нет прогаров или эрозии . Такое состоя...

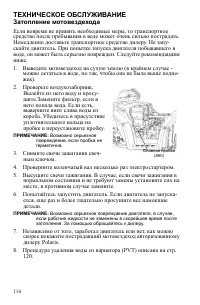

116 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Затопление мотовездехода Если вовремя не принять необходимые меры , то транспортное средство после пребывания в воде может очень сильно пострадать . Немедленно доставьте транспортное средство дилеру . Не запу - скайте двигатель . При попытке запуска двигателя побывавшего...

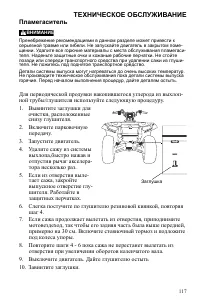

117 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Пламегаситель Пренебрежение рекомендациями в данном разделе может привести к серьезной травме или гибели . Не запускайте двигатель в закрытом поме - щении . Удалите все горючие материалы с места обслуживания пламегаси - теля . Наденьте защитные очки и кожаные рабочие пер...

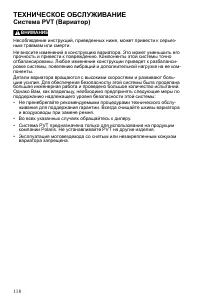

118 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система PVT ( Вариатор ) Несоблюдение инструкций , приведенных ниже , может привести к серьез - ным травмам или смерти . Не вносите изменений в конструкцию вариатора . Это может уменьшить его прочность и привести к повреждению . Компоненты этой системы точно отбалансиров...

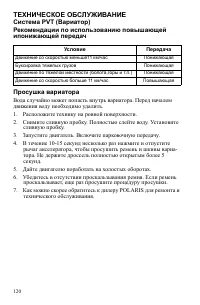

120 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Система PVT ( Вариатор ) Рекомендации по использованию повышающей ипонижающей передач Просушка вариатора Вода случайно может попасть внутрь вариатора . Перед началом движения воду необходимо удалить . 1. Расположите технику на ровной поверхности . 2. Снимите сливную проб...

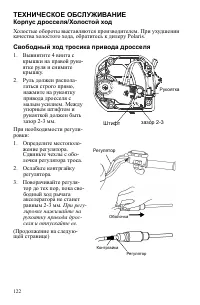

122 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Корпус дросселя / Холостой ход Холостые обороты выставляются производителем . При ухудшении качества холостого хода , обратитесь к дилеру Polaris. Свободный ход тросика привода дросселя 1. Вывинтите 4 винта с крышки на правой руко - ятке руля и снимите крышку . 2. Руль д...

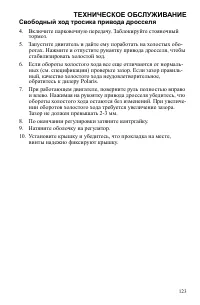

123 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Свободный ход тросика привода дросселя 4. Включите парковочную передачу . Заблокируйте стояночный тормоз . 5. Запустите двигатель и дайте ему поработать на холостых обо - ротах . Нажмите и отпустите рукоятку привода дросселя , чтобы стабилизировать холостой ход . 6. Если...

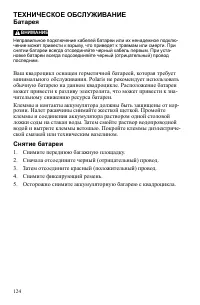

124 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Батарея Неправильное подключение кабелей батареи или их ненадежное подклю - чение может привести к взрыву , что приведет к травмам или смерти . При снятии батареи всегда отсоединяйте черный кабель первым . При уста - новке батареи всегда подсоединяйте черный ( отрицатель...

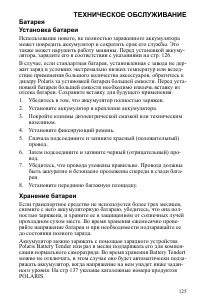

125 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БатареяУстановка батареи Использование нового , не полностью заряженного аккумулятора может повредить аккумулятор и сократить срок его службы . Это также может нарушить работу машины . Перед установкой аккуму - лятора , зарядите его в соответствии с указаниями на стр . 1...

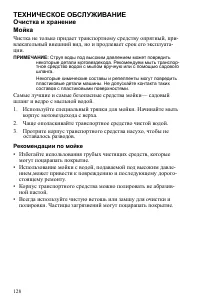

128 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранение Мойка Чистка не только придает транспортному средству опрятный , при - влекательный внешний вид , но и продлевает срок его эксплуата - ции . ПРИМЕЧАНИЕ : Струя воды под высоким давлением может повредить некоторые детали мотовездехода . Рекомендуем мыть...

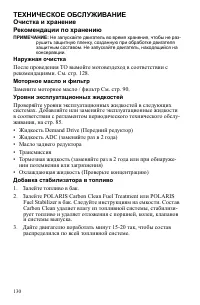

130 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Очистка и хранение Рекомендации по хранению ПРИМЕЧАНИЕ : Не запускайте двигатель во время хранения , чтобы не раз - рушить защитную пленку , созданную при обработке двигателя защитным составом . Не запускайте двигатель , находящийся на консервации . Наружная очистка Посл...

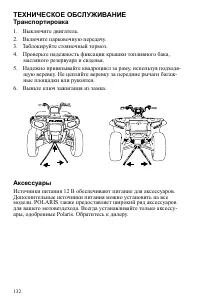

132 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Транспортировка 1. Выключите двигатель . 2. Включите парковочную передачу . 3. Заблокируйте стояночный тормоз . 4. Проверьте надежность фиксации крышки топливного бака , масляного резервуара и сиденья . 5. Надежно привязывайте квадроцикл за раму , используя подходя - щую...

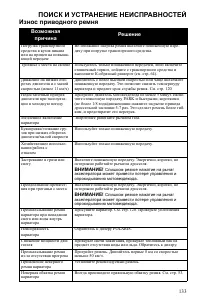

133 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Износ приводного ремня Возможная причина Решение Погрузка транспортного средства в кузов пикапа или на прицеп на повыша - ющей передаче Во избежание нагрева ремня включите пониженную пере - дачу при погрузке транспортного средства . Троганье с места на склоне По...

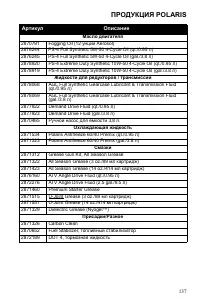

137 ПРОДУКЦИЯ POLARIS Артикул Описание Масло двигателя 2870791 Fogging Oil (12 унций Aerosol) 2876244 PS-4 Full Synthetic 5W-50 4-Cycle Oil (qt./0.95 л ) 2876245 PS-4 Full Synthetic 5W-50 4-Cycle Oil (gal./3.8 л ) 2878920 PS-4 Extreme Duty Synthetic 10W-50 4-Cycle Oil (qt./0.95 л ) 2878919 PS-4 Extr...

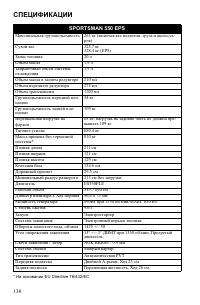

138 СПЕЦИФИКАЦИИ * На основании EU Directive 76/432/EC SPORTSMAN 550 EPS Максимальная грузоподъемность 261 кг ( включая вес водителя , груза и аксессуа - ров ) Сухой вес 325.7 кг 328.4 кг (EPS) Запас топлива 20 л Объем масла 1,9 л Заправочный объем системы охлаждения 1,9 л Объем масла в заднем редук...

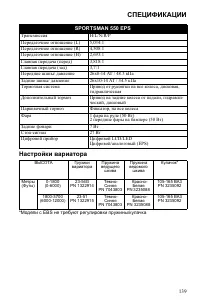

139 СПЕЦИФИКАЦИИ Настройки вариатора * Модели с EBS не требуют регулировки пружины / кулачка SPORTSMAN 550 EPS Трансмиссия H/L/N/R/P Передаточное отношение (L) 5,034:1 Передаточное отношение (R) 4,508:1 Передаточное отношение (H) 2,693:1 Главная передача ( перед ) 3,818:1 Главная передача ( зад ) 3,...

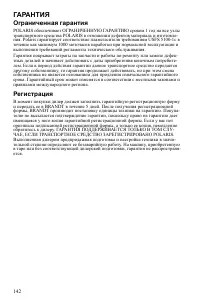

142 ГАРАНТИЯ Ограниченная гарантия POLARIS обеспечивает ОГРАНИЧЕННУЮ ГАРАНТИЮ сроком 1 год на все узлы транспортного средства POLARIS в отношении дефектов материала и изготовле - ния . Polaris гарантирует соответствие пламегасителя требованиям USFS 5100-1c в течение как минимум 1000 моточасов нарабо...

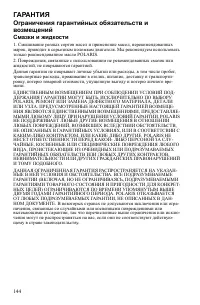

144 ГАРАНТИЯ Ограничения гарантийных обязательств и возмещений Смазки и жидкости 1. Смешивание разных сортов масел и применение масел , нерекомендованных марок , приводит к серьезным поломкам двигателя . Мы рекомендуем использовать только рекомендованное масло POLARIS. 2. Повреждения , связанные с и...

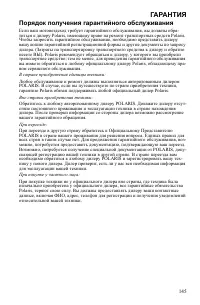

145 ГАРАНТИЯ Порядок получения гарантийного обслуживания Если ваш мотовездеход требует гарантийного обслуживания , вы должны обра - титься к дилеру Polaris, имеющему право на ремонт транспортных средств Polaris. Чтобы запросить гарантийное обслуживание , необходимо представить дилеру вашу копию гара...

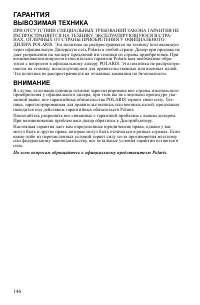

146 ГАРАНТИЯ ВЫВОЗИМАЯ ТЕХНИКА ПРИ ОТСУТСТВИИ СПЕЦИАЛЬНЫХ ТРЕБОВАНИЙ ЗАКОНА ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА ТЕХНИКУ , ЭКСПЛУАТИРУЮЩУЮСЯ В СТРА - НАХ , ОТЛИЧНЫХ ОТ СТРАНЫ ПРИОБРЕТЕНИЯ У ОФИЦИАЛЬНОГО ДИЛЕРА POLARIS. Эта политика не распространяется на технику поставляемую через официальную Дилерскую с...

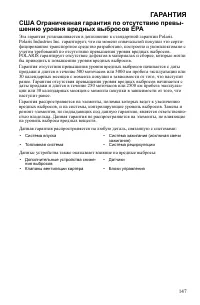

147 ГАРАНТИЯ США Ограниченная гарантия по отсутствию превы - шению уровня вредных выбросов EPA Эта гарантия устанавливается в дополнение к стандартной гарантии Polaris. Polaris Industries Inc. гарантирует , что на момент изначальной покупки это серти - фицированное транспортное средство разработано ...
