16

Inbouw

D e z e   k o o k p l a t e a u s   z i j n   b e s t e m d   o m   t e   w o r d e n
ingebouwd in keukenmeublen met een diepte tussen 500
en 600 mm en angepaste kenmerken.

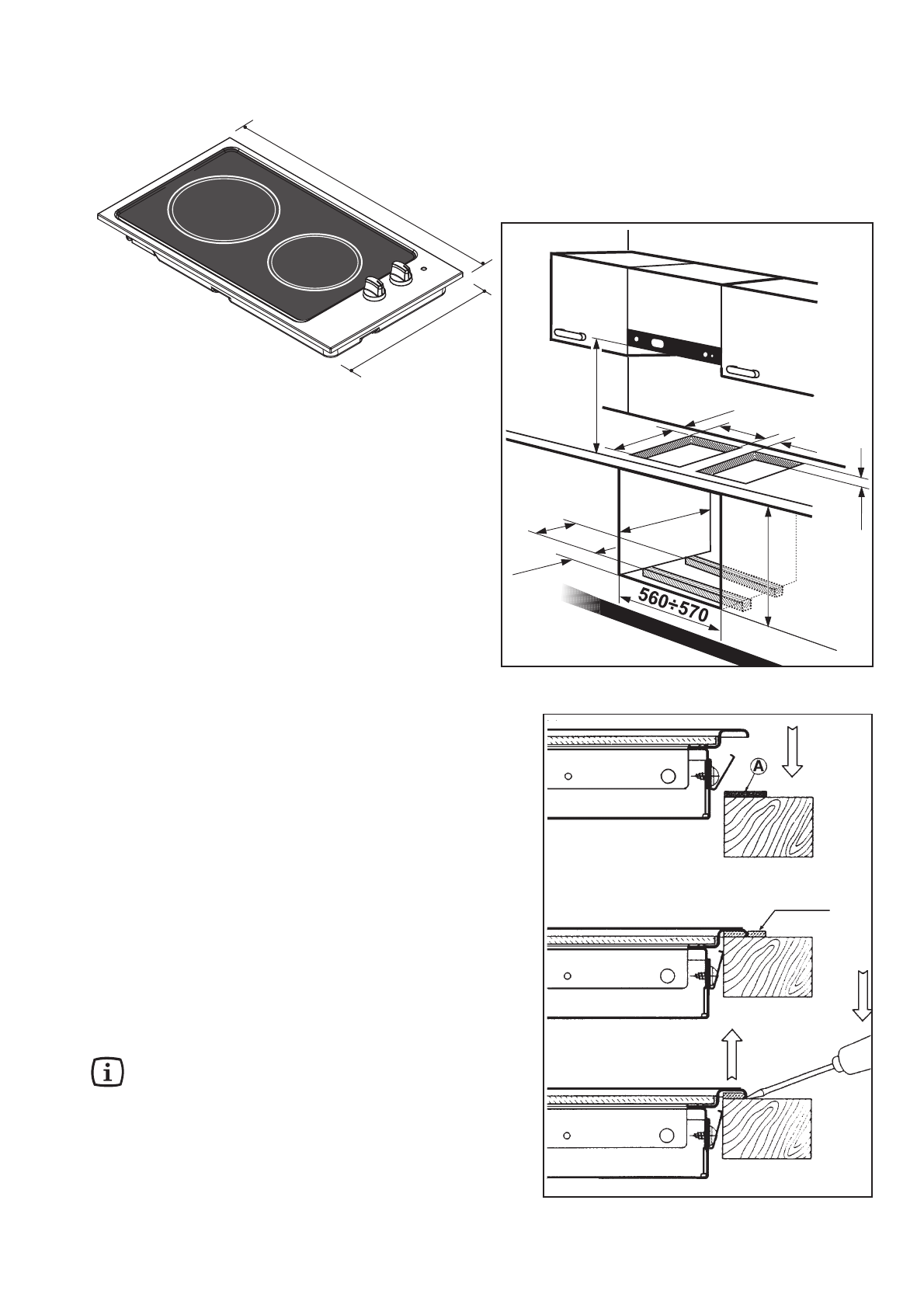

De afmetingen van de kookplaat worden weergegeven in
Fig. 2.

Inbouw en montage

De kookplateaus kunnen worden gemonteerd op alle
basismeublen met volgende openingen (Fig. 3).

De afstand tussen achterkant van de uitsnijmaat en de
keukenwand of achterzijde van het werkblad moet
minimaal 55 mm. zijn.
De afstand tussen de zijkant en een wand, links of rechts
moet minimaal 100mm zijn.
Zorg ervoor dat de onderzijde van een bovenkast altijd
minimal 650 mm. verwijderd is van de kookplaat.

Het kookplateau wordt als volgt bevestigd aan het
basismeublen:

1. Plaats vervolgens de meegeleverde afdichting

(Fig.4-"A")

 rondom de uitsnijmaat.

2. Plaats de kookplaat in het gat en druk hem omlaag tot

het contact met de keuken top oppervlakte binnenkomt.
Verwijder dan het overvloedige afdichting.

3. Om de kookplaat van de uitsnijding te verwijderen,

gebruik een schroevendraaier en hef de rand van de
kookplaat op (Fig. 4).

Voor het optimaal naast elkaar plaatsen van een
serie van 30 cm module-kookunits in één enkele
uitsnede in de werkplaat, een installatiekit met een
metalen steundrager kan worden gekocht bij een
serviceorganisatie die door voornoemd bedrijf is
g o e d g e k e u r d .   D e   b e s c h r i j v i n g   h o e   d e z e
installatiekit moet worden aangebracht treft u aan
in de verpakking van deze installatiekit.

290

510

Fig. 2

V E R W I J D E R E N

FO 0548

Fig. 4

Fig. 3

550 MIN

591

140

240

490

55 270

40÷50

30

650 MIN.
