Встраивание

Данная варочная панель может быть встроена в
кухонную мебель с глубиной от 550 до 600 мм.

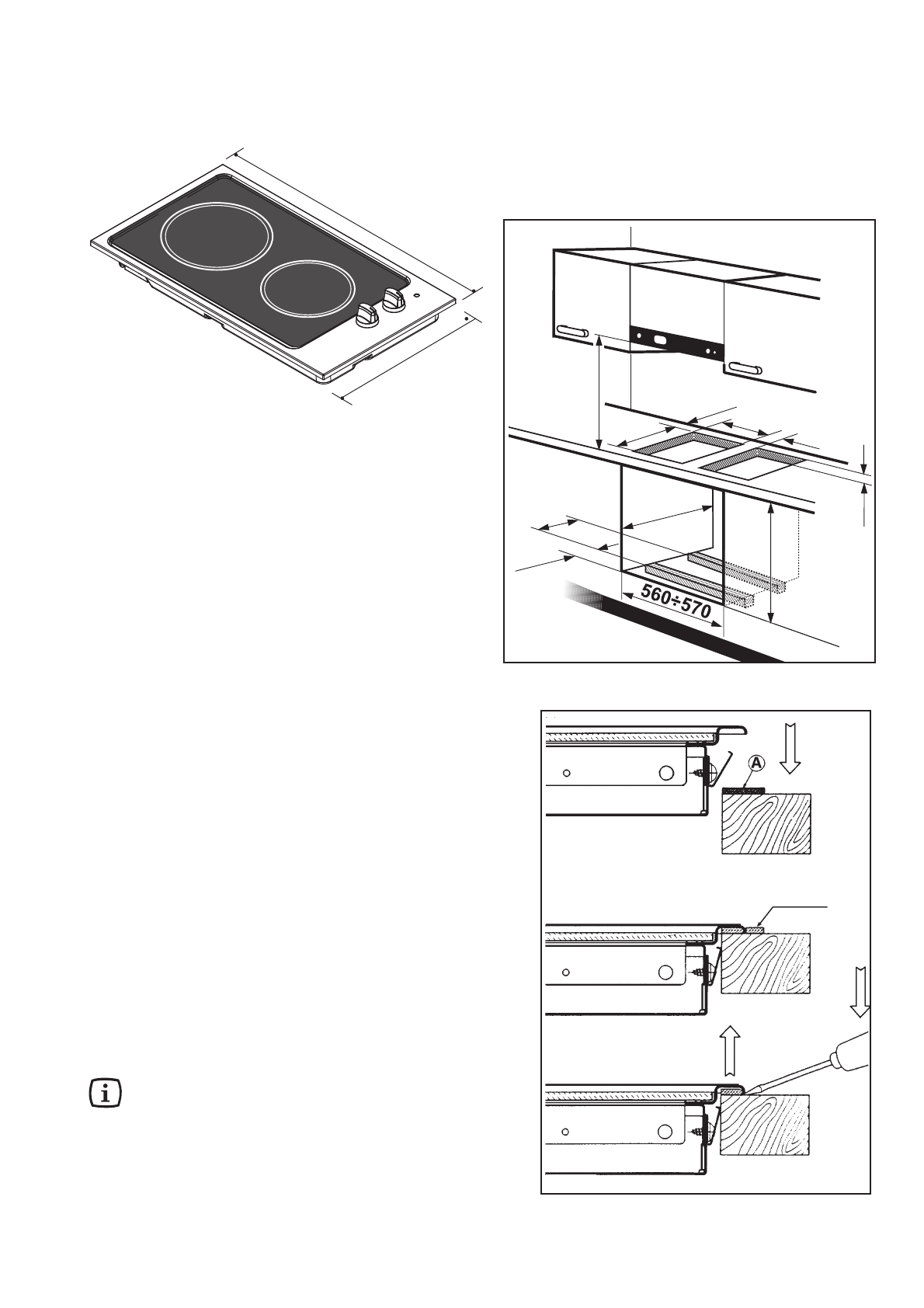

Размеры варочной панели показаны на Рис. 2.

Установка и сборка

Данная варочная панель может быть встроена в
кухонную мебель с выемкой, размеры которой
приведены на Рис. 3.

Край выемки должен располагаться от задней
стены на расстояние не менее 55 мм.
В случае, если варочная панель устанавливается
рядом со стенами кухни или боковыми стенками
к у х о н н о й   м е б е л и ,   к р а я   в ы е м к и   д о л ж н ы
располагаться от них на расстояние не менее 100
мм.
Расстояние от подвесных шкафов или вытяжки до
варочной панели должно составлять не менее 650
мм.

Выполните встраивание варочной панели
следующим образом:

1. Проложите уплотняющую прокладку

(Рис.4 2

“A”)

 вдоль всего края выемки.

2. Установите варочную панель в выемку и надавите

на нее сверху вниз так, чтобы она дошла до
столешницы. Затем удалите выступившие наружу
избытки уплотнительной прокладки.

3. Чтобы снять варочную панель из выемки,

приподнимите ее, поддев за край отверткой.

В случае, если несколько 30см варочных
панелей устанавливаются в одну и ту же
в ы е м к у   о д н а   к   д р у г о й ,   В ы   м о ж е т е
приобрести специальный комплект для
с б о р к и ,   в к л ю ч а я   б о к о в о й   к р о н ш т е й н   и
д о п о л н и т е л ь н ы е   у п л о т н е н и я ,   в   н а ш и х
с е р в и с н ы х   ц е н т р а х .   С о о т в е т с т в у ю щ и е
и н с т р у к ц и и   п о с т а в л я ю т с я   в м е с т е   с
комплектом для сборки.

Размеры указаны в мм.

Рис. 2

УДАЛИТЬ

FO 0548

Рис. 4

Рис. 3

550 MIN

591

140

240

490

55 270

40÷50

30

650 MIN.
