МОНТАЖ

Монтаж плиты в столешнице мебели

●

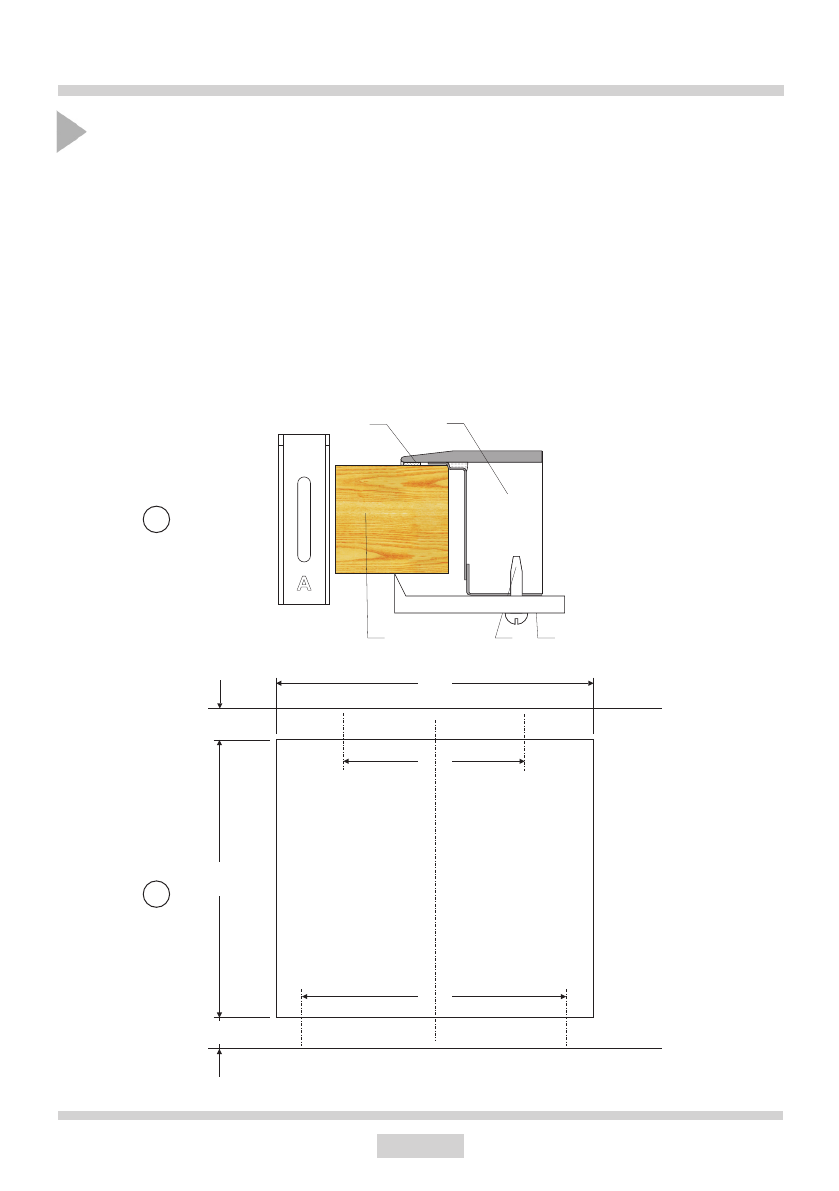

  В  случае  наличия  столешницы  толщиной  38  мм,    для  встраивания  плиты  надо

использовать  4  ручки  «А».  Способ  монтажа  показан  на  рис.  2  и  3.    При  наличии

столешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать

4 деревянные колодки размером 15 /15/ 50 мм. Способ монтажа показан на рис. 4

и 5.

●

  Проверить, чтобы прокладка плотно прилегала к плите.

●

  Легко прикрутить ручки  под плитой.

●

  Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.

●

  Установить ручки перпендикулярно к краю плиты и докрутить до упора.

5

4

3

2

1

320

560

490

min 60

min 50

466

2

3

1 - столешница

2 - винт

3 - крепежная

ручка

4 - нагревательная

плита

5 - прокладка

плиты
