Руководство
по
эксплуатации
,
установке
и
подключению
22
Подключение
встраиваемой
варочной
панели
к
встраиваемой
зависимой
духовке
Подключение
может
выполнять
только
уполномоченный
квалифицированный
специалист
.
ВНИМАНИЕ
!
Перед
каждым
вмешательством
всегда
отключайте
аппарат
от
электросети
!
•
Встраиваемая
зависимая
духовка
может
функционировать
только
в
комбинации
со
встраиваемой
варочной
панелью
с
соответствующей
системой
подключения
,
определяемой
производителем
.
•

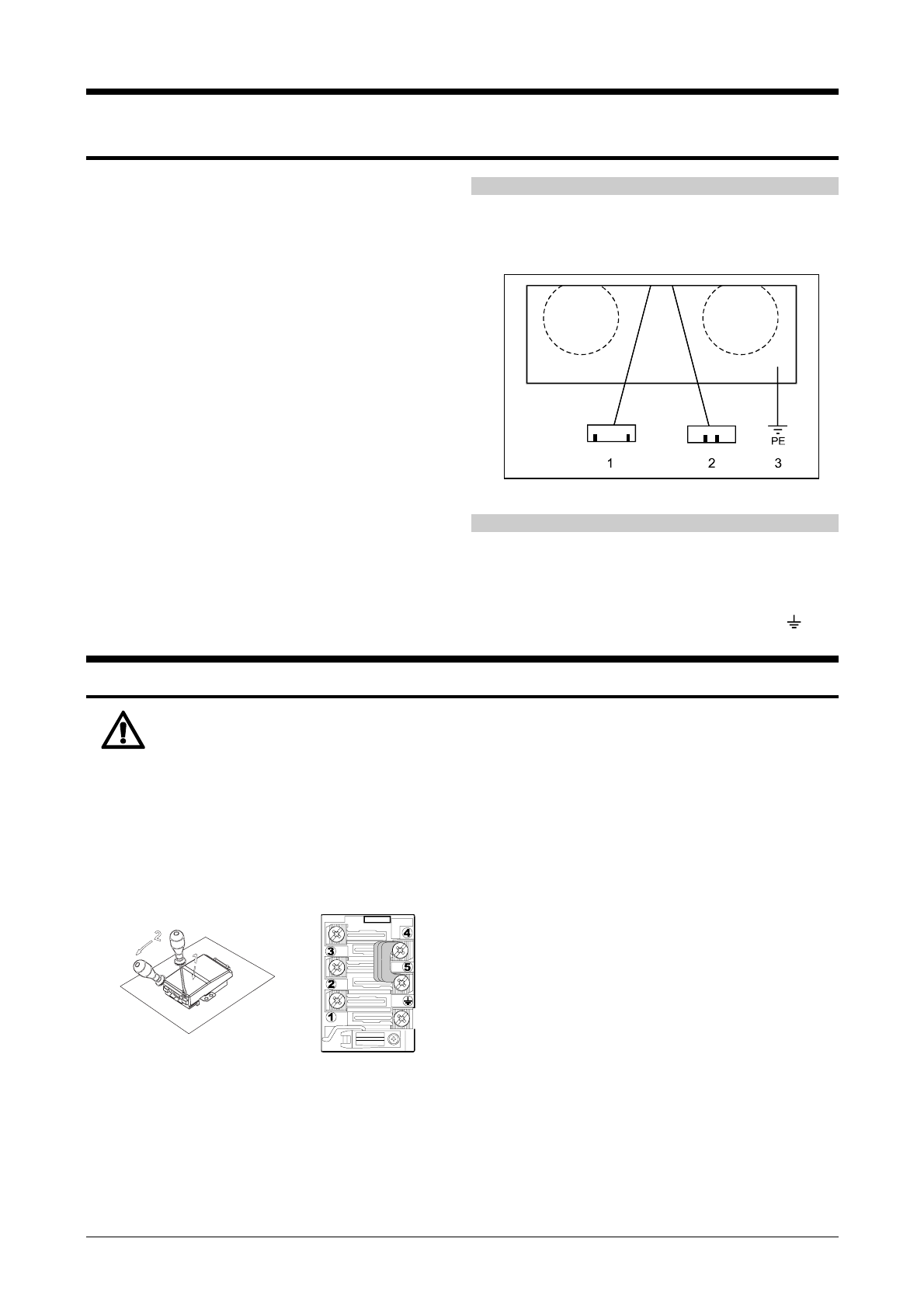

Встраиваемая
варочная
панель
подключается
к
аппарату
с
помощью
двух
присоединительных
контактов
.
Штепсели
находятся
на
проводах
конфорок
или
нагревательных
полей
,
розетки
прикреплены
к
рамке
духовки
,
за
панелью
переключателей
.
•
Подключение
выполняется
без
помощи
инструментов
–
следует
только
вставить
штепсели
в
соответствующие
розетки
.
•
После
подключения
включите
все
нагреватели
примерно
на
3
минуты
,
чтобы
проверить
их
работу
.
Внимание
!
Присоединительные
контакты
выполнены
таким
образом
,
что
возможно
только
одно
подключение
.
Будьте
внимательны
–
следите
за
подключением
соответствующей
пары
контактов
(
легким
нажатием
на
штепсель
его
вставляют
в
розетку
).
Если
Вы
ошибочно
попытаетесь
соединить
несоответствующую
пару
контактов
,
это
будет
физически
невозможно
.
В
таком
случае
подключите
штепсель
в
соседнюю
розетку
.
Встраиваемая
варочная
панель
1
–
присоединительные
штепсели
2
–
присоединительные
штепсели
3
-
желто
-
зеленый
кабель
заземления
с
кабельным
штекером
Встраиваемая
стеклокерамическая
варочная
панель
Заземление
встраиваемой
варочной
панели
Заземление
должно
быть
выполнено
с
помощью
кольца
желто
-
зеленого
провода
заземления
,
которым
оборудована
рабочая
поверхность
.
Кабельный
штекер
провода
заземления
закрепите
с
помощью
зубчатой
прокладки
и
гайки
к
зажиму
заземления
рамки
духовки
.
Зажим
заземления
обозначен
значком
заземления
.
Подключение
к
электросети
Откройте
с
помощью
отвертки
крышку
клеммной
колодки
,
как
это
показано
на
картинке
крышки
.
Подключение
к
электросети
может
производить
только
сервисный
центр
или
квалифицированный
специалист
-
электрик
!
Вследствие
неправильного
подключения
детали
аппарата
могут
повредиться
,
в
этом
случае
вы
теряете
право
на
обслуживание
по
гарантии
!
Присоединительное
напряжение
в
сети
(230
В
на
N),
куда
подключается
аппарат
,
специалист
должен
проверить
с
помощью
измерительного
прибора
!
Перемычки
должны
быть
установлены
в
соответствии
с
подключением
к
электросети
!
•
Перед
подключением
необходимо
проверить
,
совпадает
ли
напряжение
,
указанное
в
табличке
данных
,
с
фактическим
напряжением
в
сети
.
•
Длина
присоединительного
кабеля
должна
составлять
не
менее
1,5
м
,
чтобы
аппарат
можно
было
без
труда
подключить
,
прежде
чем
вы
придвинете
его
к
стене
.
•
Провод
заземления
должен
быть
длиннее
других
проводов
,
чтобы
в
случае
обрыва
кабеля
он
отсоединялся
позднее
,
чем
провода
под
напряжением
.
Порядок
подключения
•
На
задней
стенке
аппарата
откройте
крышку
клеммной
колодки
,
для
чего
отверткой
подденьте
защелки
,
как
показано
на
крыше
колодки
.
•
Присоединительный
кабель
обязательно
проложите
через
зажим
,
предотвращающий
избыточное
натяжение
кабеля
.
Если
зажим
не
установлен
,
расположите
его
так
,
чтобы
одним
краем
он
накладывался
на
корпус
клеммной
колодки
.
•
Подсоединение
производится
согласно
одной
из
приведенных
на
иллюстрации
схем
.
В
зависимости
от
напряжения
в
сети
переключите
перемычки
соответствующим
образом
.
•
Винты
кабельного
зажима
крепко
затяните
и
закройте
крышку
колодки
.
ПРИМЕЧАНИЕ
!
В
некоторых
типах
клеммных
колодок
перемычки
установлены
между
клеммами
4
и
5,
на
других
вложены
в
отдельный
карман
,
расположенный
на
колодке
.
Винты
клемм
на
данных
колодках
уже
откручены
.
При
закручивании
винтов
слышен
слабый
щелчок
:
это
означает
,
что
винт
необходимо
крепко
затянуть
.
