П о д к л ю ч е н и е   к   г а з о в о й   м а г и с т р а л и   д о л ж н о
выполняться в соответствии с действующими нормами
и правилами. Компания-изготовитель отгружает плиту
п о с л е   п р о в е д е н и я   п р и е м о с д а т о ч н ы х   и с п ы т а н и й ,
настроенную на работу с типом газа, указанным на
паспортной табличке, размещенной с задней стороны
плиты вблизи соединительного патрубка. Убедитесь,
что тип газа в Вашей магистрали соответствует типу газа,
указанному на паспортной табличке.

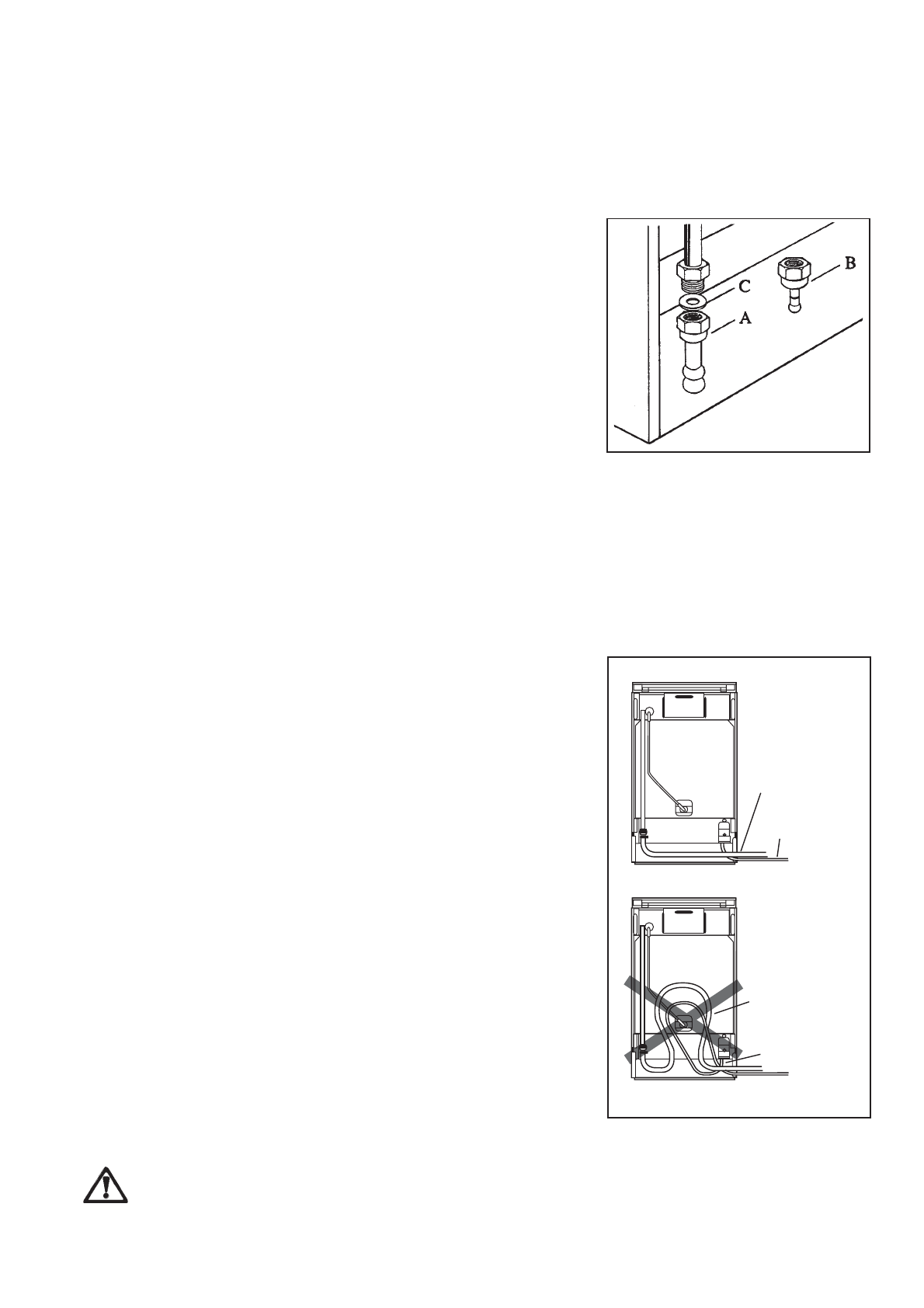

Подключение к газовой магистрали

LPG :

используйте штуцер «B» для резиновых шлангов.

Природный газ

: используйте штуцер «A».

Всегда устанавливайте прокладку «C». Затем выполняйте
подключение, как указано в предыдущем разделе.

Подключение с помощью жестких
труб или гибких металлических
шлангов

Для обеспечения большей безопасности рекомендуется
выполнять подключение к газовой магистрали, используя
жесткие трубы (например, медные) или гибкие шланги из
нержавеющей стали во избежание приложения к плите
каких-либо механических нагрузок. Патрубок для
присоединения к газовой магистрали имеет резьбу Gc 1/2.
Установка данного типа должна выполняться только и
исключительно с использованием гибкого металлического

шланга, соответствующего действующим нормам и правилам.

Подключение с помощью гибкого
неметаллического шланга

Для использования гибкого шланга в соответствии с
д е й с т в у ю щ и м и   п р а в и л а м и   н е о б х о д и м о   о б е с п е ч и т ь
л е г к у ю   в о з м о ж н о с т ь   е г о   о с м о т р а   и   к о н т р о л я   е г о
состояния на всем его протяжении. Гибкий шланг должен
быть плотно закреплен с помощью хомутов в соответствии
с действующими нормами и правилами. Гибкий шланг
должен соответствовать следующим требованиям:
-

температура ни одной из его частей не должна
превышать комнатную более, чем на 30°C; если
шланг нужно пропустить сзади плиты, его следует
прокладывать так, как указано на рисунке;

-

он не должен быть длиннее 1500 мм;

-

он не должен иметь сужений;

-

он не должен быть изогнут или перекручен;

-

он не должен касаться острых кромок или углов;

-

о б е с п е ч е н а   в о з м о ж н о с т ь   о с м о т р а   ш л а н г а   д л я
оценки его состояния.

Контроль состояния шланга заключается в проверке того, что:
-

как на концах шланга, так и на всем его протяжении
отсутствуют трещины, надрезы или следы обгорания;

-

материал шланга не стал жестким, а сохранил
свою нормальную эластичность;

-

на хомутах крепления отсутствует ржавчина;

-

срок годности шланга не истек.

В случае обнаружения одного или нескольких
несоответствий не ремонтируйте шланг, а замените его.

ВНИМАНИЕ:

П о   з а в е р ш е н и и   у с та н о в к и   п р о в е р ь т е
герметичность всех трубных соединений с
помощью мыльного раствора, ни в коем случае
не применяйте для этого открытое пламя.

Подключение к газовой магистрали

ДА

НЕТ

СЕТЕВОЙ ШНУР

ГИБКИЙ
РЕЗИНОВЫЙ
ГАЗОВЫЙ ШЛАНГ

СЕТЕВОЙ ШНУР

ГИБКИЙ
РЕЗИНОВЫЙ
ГАЗОВЫЙ ШЛАНГ
